36
fr | Installation
Les conditions suivantes s'appliquent pour un système de bus
RS-485 :
–
–
–
–
–
–
–
Pour utiliser le mode RS-485 sur l'AMC2-4R4, connectez les
câbles de données au connecteur à vis enfichable de l'interface
hôte RS-485. Les paramètres de l'AMC2-4R4 doivent
correspondre aux paramètres du convertisseur RS-232 / RS-485.

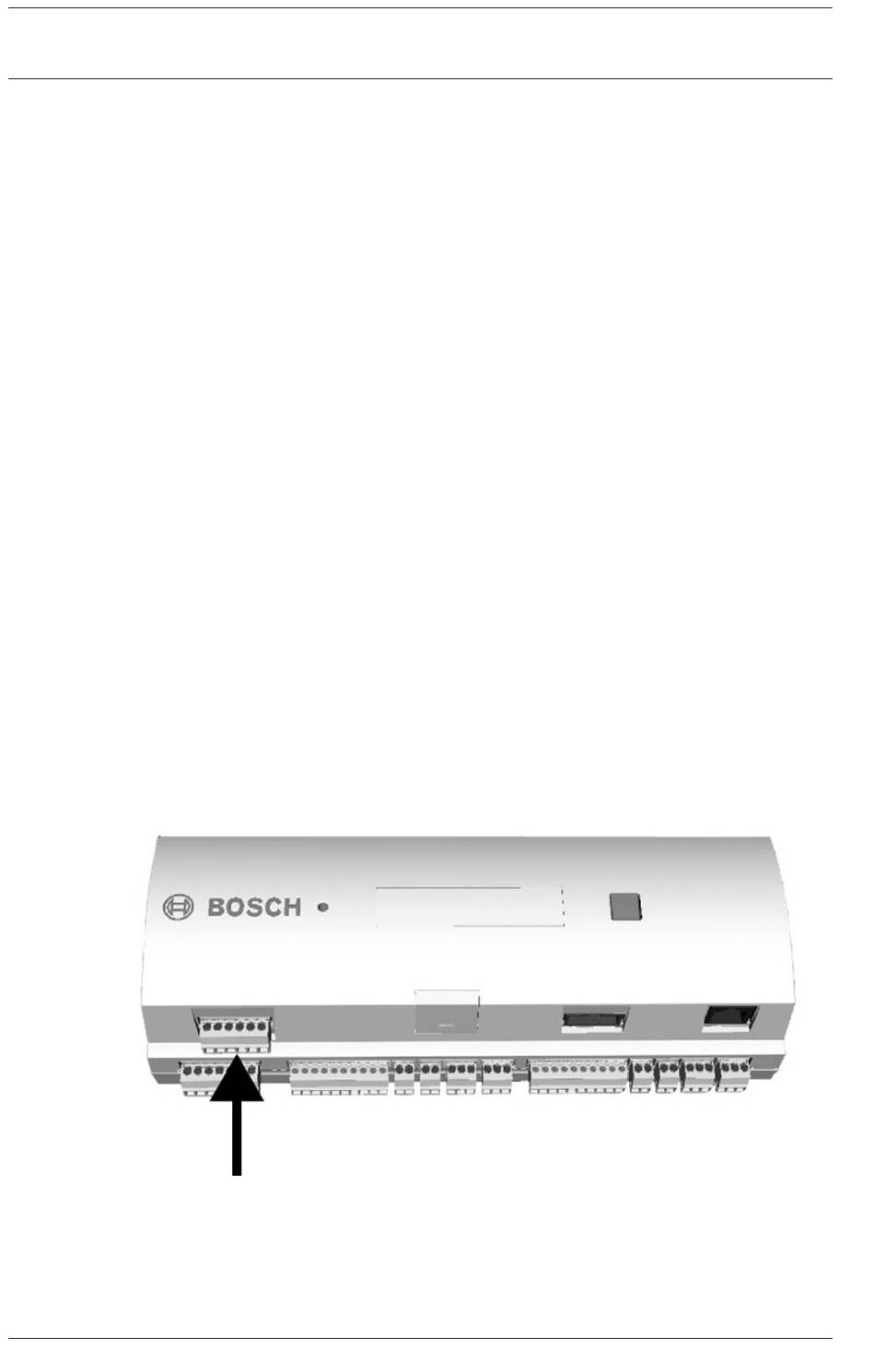

Figure 4.11: Interface hôte RS-485
2013-08 | AMC2-4R4 |
Un système de bus est constitué d'une ligne de bus et/ou
d'une ou plusieurs branches.
Les longueurs de câble supérieures à 100 m doivent être
installées comme lignes de bus.
Les branches sont des connexions à partir d'une ligne de
bus.
Les périphériques sont des AMC2 connectés à l'ordinateur
hôte.
La longueur maximale de câble d'une ligne de bus ne doit
pas dépasser 1 200 m.
La longueur de câble des branches ne doit pas dépasser
100 m.
Un conducteur de ligne de bus connecte jusqu'à huit AMC2.
Ne dépassez pas le nombre maximum de périphériques.
Access Modular
Bosch Sicherheitssysteme GmbH
Controller
