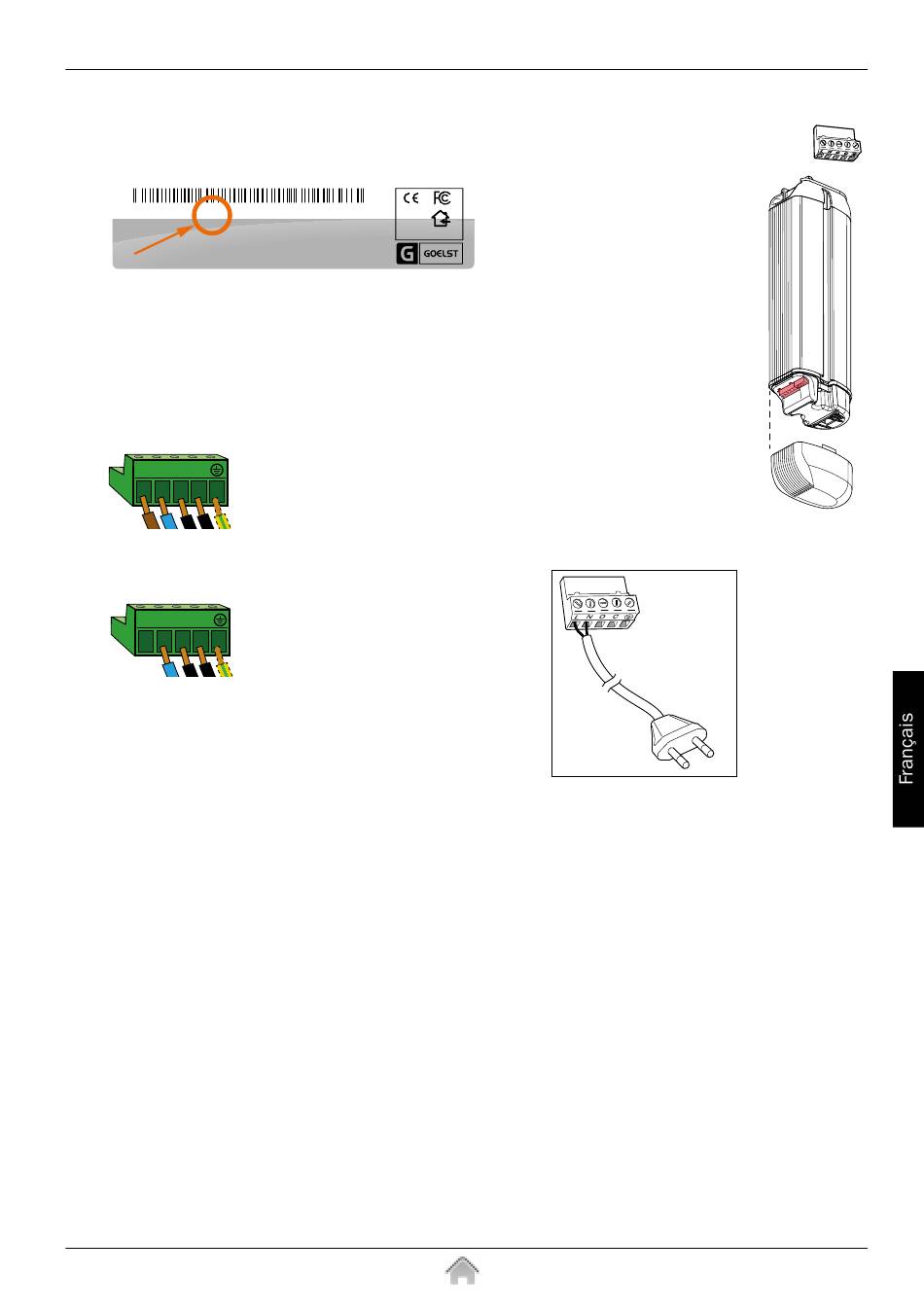

3.2 Autocalibrage, GM-x20-xxxx avec connecteur à 5 pôles.
GM-x20-xxxx / xxxxx
CID:
SW:
PCID:
SN:
100-240V ~1.5A 50-60Hz
Les types de moteurs portant le code x20-xxxx comme sur
l'étiquette ci-dessus sont commandés via une prise à 5
pôles, normalement avec 4 ou 5 fils (y compris GND). Durant
l'autocalibrage, un câble spécial est requis pour remplacer tem-
porairement les connecteurs là où Line-in 'L' n'est pas connecté
:
L
N O C
male
connector
L
N O C
male
X
connector
Après la fin du cycle d'autocalibrage, le câble électrique spécial (1348- GM04) doit
être remplacé par le connecteur 5-P destiné à la commande de l'unité moteur G-Mo-
tion. Conserver le câble 1348-GM04 pour toute modification future du paramétrage.
IP40
HW:
PD:
RoHS
Made in the Netherlands
Line - in "L" connecté:
L - 100V - 240VAC
N - Neutral
O - Open
Le G-Motion s'autocalibre
C - Close
normalement
- GND, optional
opt.
Line - in "L" non connecté:
L - not used
N - Neutral
L'autocalibrage nécessite un
O - Open
câble spécial : (art no 1348-
C - Close
- GND, optional
GM04)
opt.
Première utilisation: autocalibrage
Types de moteur x20-xxxx.
1348-GM04
(version EU)
3
17
