INSTALLATION
Installation du raccord de cassette
Nettoyez la graisse du câble.
4
(A)
Les soufflets en caoutchouc attachés au
cache en caoutchouc
(A)
5
(A)
(B)
6
Les soufflets en caoutchouc attachés au
cache en caoutchouc
(A)
(D)
Suite page suivante

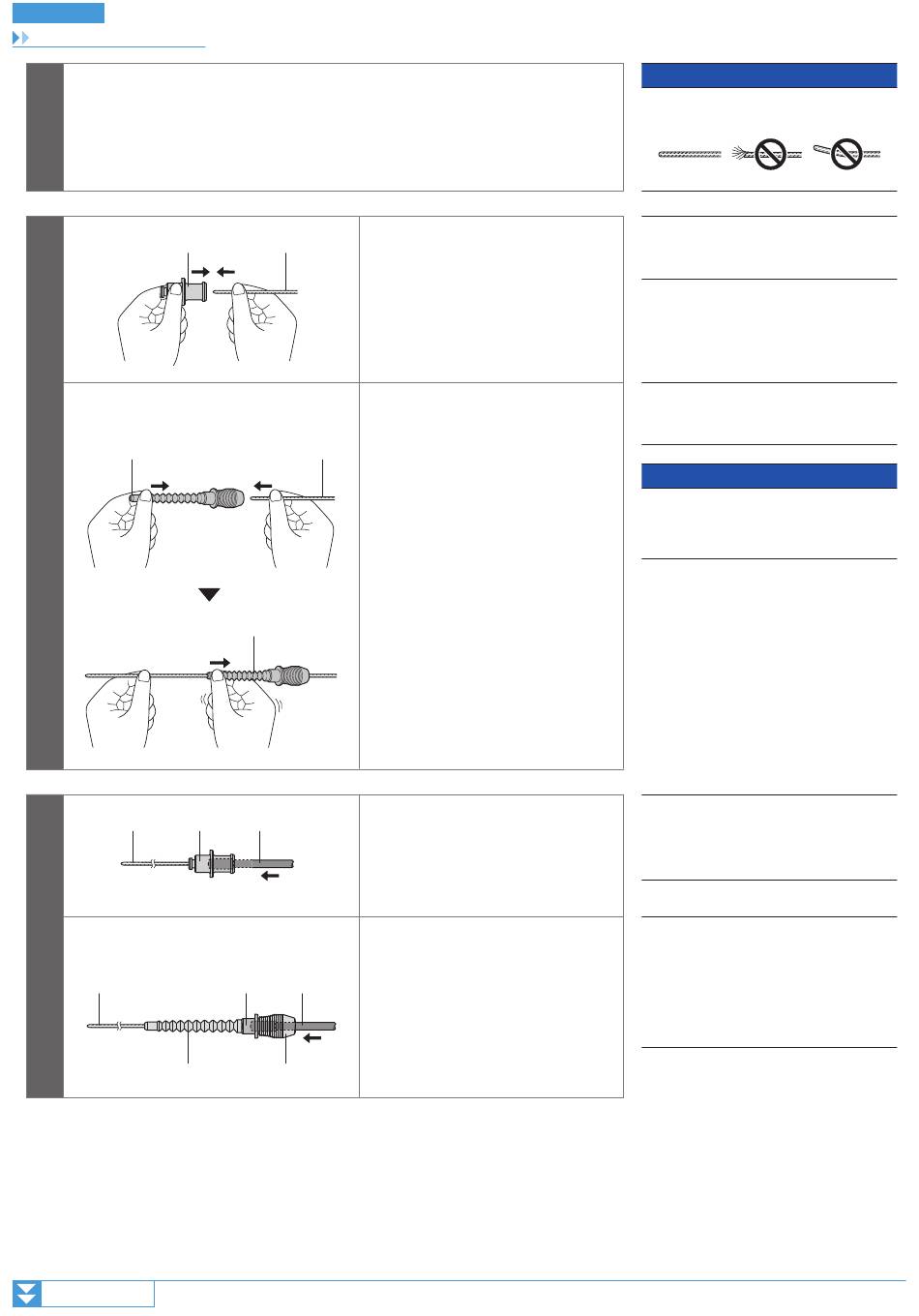

Glissez le câble dans le corps du support
(B)
de gaine.
Si des soufflets en caoutchouc sont
attachés à un cache en caoutchouc,
maintenez l'extrémité des soufflets en
(B)
caoutchouc et insérez le câble.
Glissez et fixez les soufflets en
caoutchouc.
(A)
Fixez la gaine dans le corps du support
(C)
de gaine.
Poussez la gaine pour qu'elle appuie
correctement sur le corps du support de
gaine.
Si des soufflets en caoutchouc et un
cache en caoutchouc sont fixés, insérez
la gaine dans le cache en caoutchouc et
(B)
(C)
fixez-la sur le corps du support de gaine.
Poussez la gaine pour qu'elle appuie
correctement sur le corps du support de
gaine.
(E)
22
REMARQUE
Utilisez un nouveau câble ; n'utilisez pas de
câble dont l'extrémité a été coupée.
(A)
Corps du support de gaine
(B)
Câble
(A)
Soufflets en caoutchouc
(B)
Câble
REMARQUE
Veillez à ne pas percer les soufflets en
caoutchouc avec l'extrémité du câble durant
cette étape.
(A)
Câble
(B)
Corps du support de gaine
(C)
Gaine
(A)
Câble
(B)
Corps du support de gaine
(C)
Gaine
(D)
Soufflets en caoutchouc
(E)
Cache en caoutchouc
