INSTALLATION

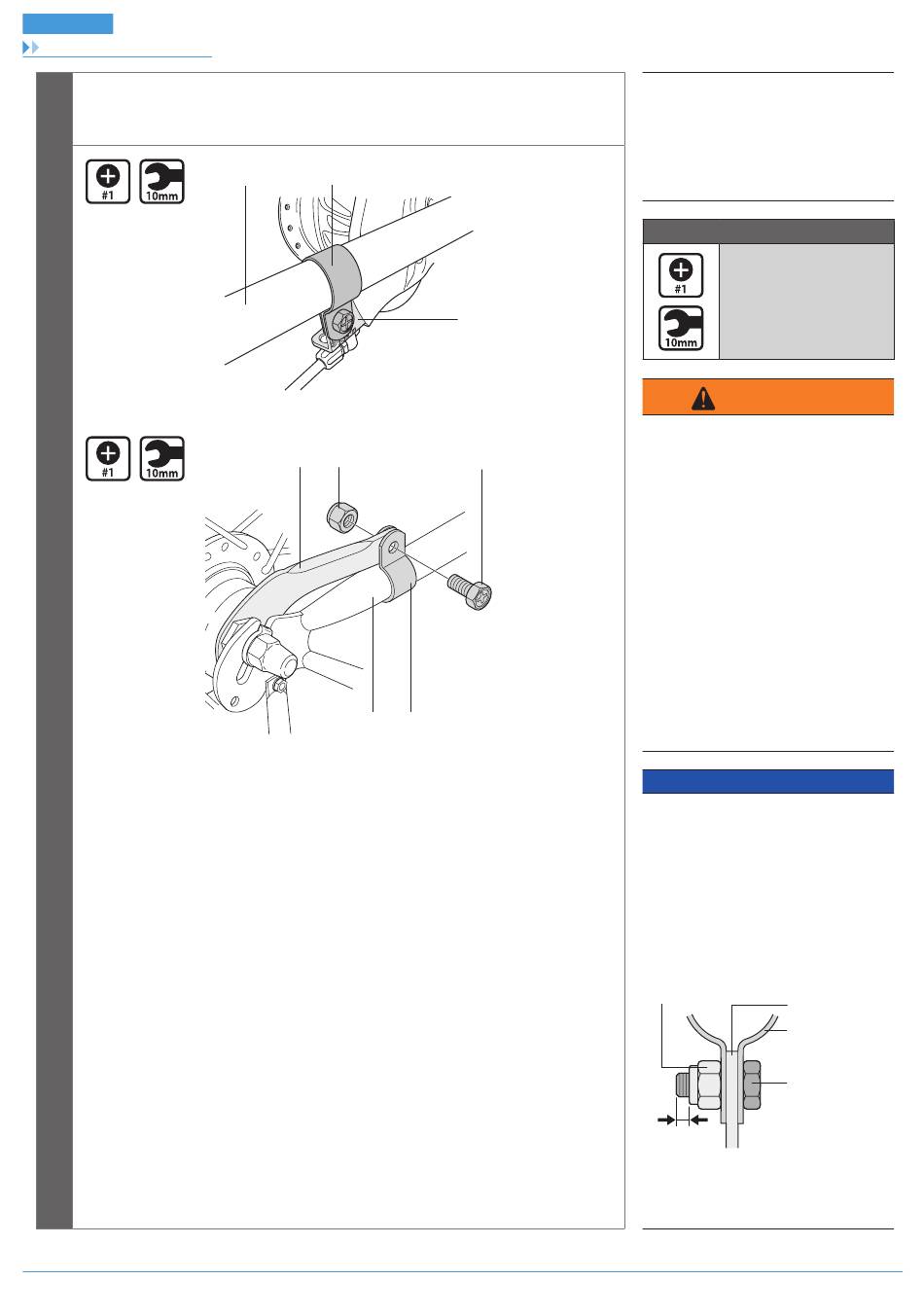

Installation du moyeu sur le cadre
Fixez solidement la bielle sur la base arrière à l'aide de son attache.
Assurez-vous que la bielle est solidement fixé à la base par son attache.
Dans le cas d'un frein à rétropédalage
4
(B)
(A)
(C)
(D)
(B)
(A)
(C)
(E)
18
(A)
Attache du bras
(B)
Base
(C)
Bielle
(D)
Écrou de l'attache
(E)
Vis de l'attache (M6 x 16 mm)
Couple de serrage
2-3 Nm
AVERTISSEMENT
•
Lorsque vous attachez la bielle au cadre,
veillez à utiliser une attache qui correspond
à la taille de la base. Serrez fermement
le tout, avec la vis et l'écrou de l'attache,
selon le couple de serrage indiqué.
•
Utilisez un écrou de verrouillage avec
un intérieur en nylon (auto-bloquant)
comme écrou d'attache.
•
Il est recommandé d'utiliser des attaches
de bras, des écrous d'attache et des boulons
d'attache d'origine SHIMANO.
•
Si l'écrou d'attache se détache du bras de
frein, ou si le boulon d'attache ou l'attache
du bras sont endommagés, le bras du frein
peut pivoter sur le tube de selle et
provoquer un brusque mouvement du
guidon ou la roue du vélo peut se bloquer
et provoquer des blessures graves en raison
d'une chute ou d'une collision.
REMARQUE
•
Dans le cas contraire, la performance du
freinage en sera impactée. Veillez à ne pas
appliquer une force excessive lors de la pose.
•
Si vous appliquez un couple de serrage trop
important lors de la fixation de l'étrier
de frein, la roue fera un bruit tout en
tournant difficilement.
•
Une fois l'attache d'étrier installée, vérifiez
que le boulon de l'attache dépasse de
2 à 3 mm environ de l'extrémité de l'écrou
de l'attache.
Écrou de l'attache
Bielle
Attache du bras
Vis de l'attache
(M6 x 16 mm)
2 - 3 mm
•
Avant de vous servir du frein à
rétropédalage, assurez-vous que celui-ci
fonctionne correctement et que la roue
tourne avec fluidité.
