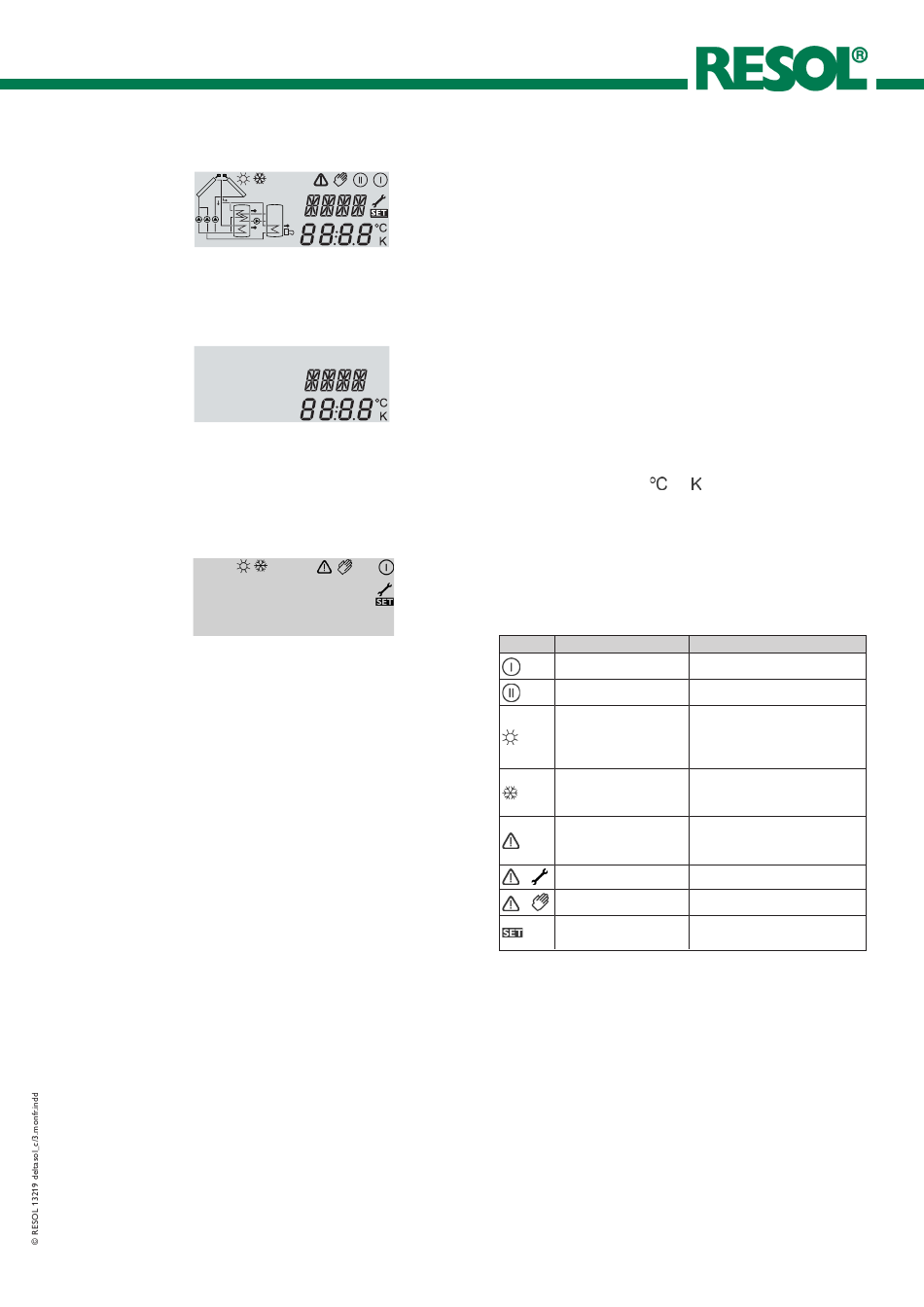

2.2 Écran System-Monitoring
Écran System-Monitoring
2.2.1

Affichage de caneaux

uniquement affichage de canaux
2.2.2 Réglette de symboles
uniquement réglette de symboles
L'écran System-Monitoring se compose de 3 champs: l'in-
dicateur de canaux, la réglette de symboles et l'in-
dicateur de schémas de systèmes (schéma actif des
systèmes).
L'indicateur de canaux est constitué de deux lignes. La
ligne supérieure est une ligne alphanumérique d'affichage
de 16 segments (affichage de texte). Cette ligne affiche
surtout des noms de canaux / des niveaux de menu. La
ligne inférieure est une ligne d'affichage de 7 segments qui
affiche des valeurs de canaux et des paramètres de réglage.
Les températures et les différences de température sont
affichées avec les unités ou .
Les symboles supplémentaires de la réglette de sym-
boles indiquent l'état actuel du système
Symbole normal
Relais 1 activé
Relais 2 activé
Limitation maximale du
réservoir activée /
température maximale du
réservoir dépassée
Option antigel activée
+
+
clignotant
Fonction de refroidissement du
capteur activée
Fonction de refroidissement du
réservoir activée
Limitation minimale du capteur
activée
Fonction antigel activée
Arrêt d'urgence du
capteur activé ou arrêt d'urgence
du réservoir
Sonde défectueuse
Fonctionnement manuel activé
Un canal de réglage est modifié
Mode SET
7
|
