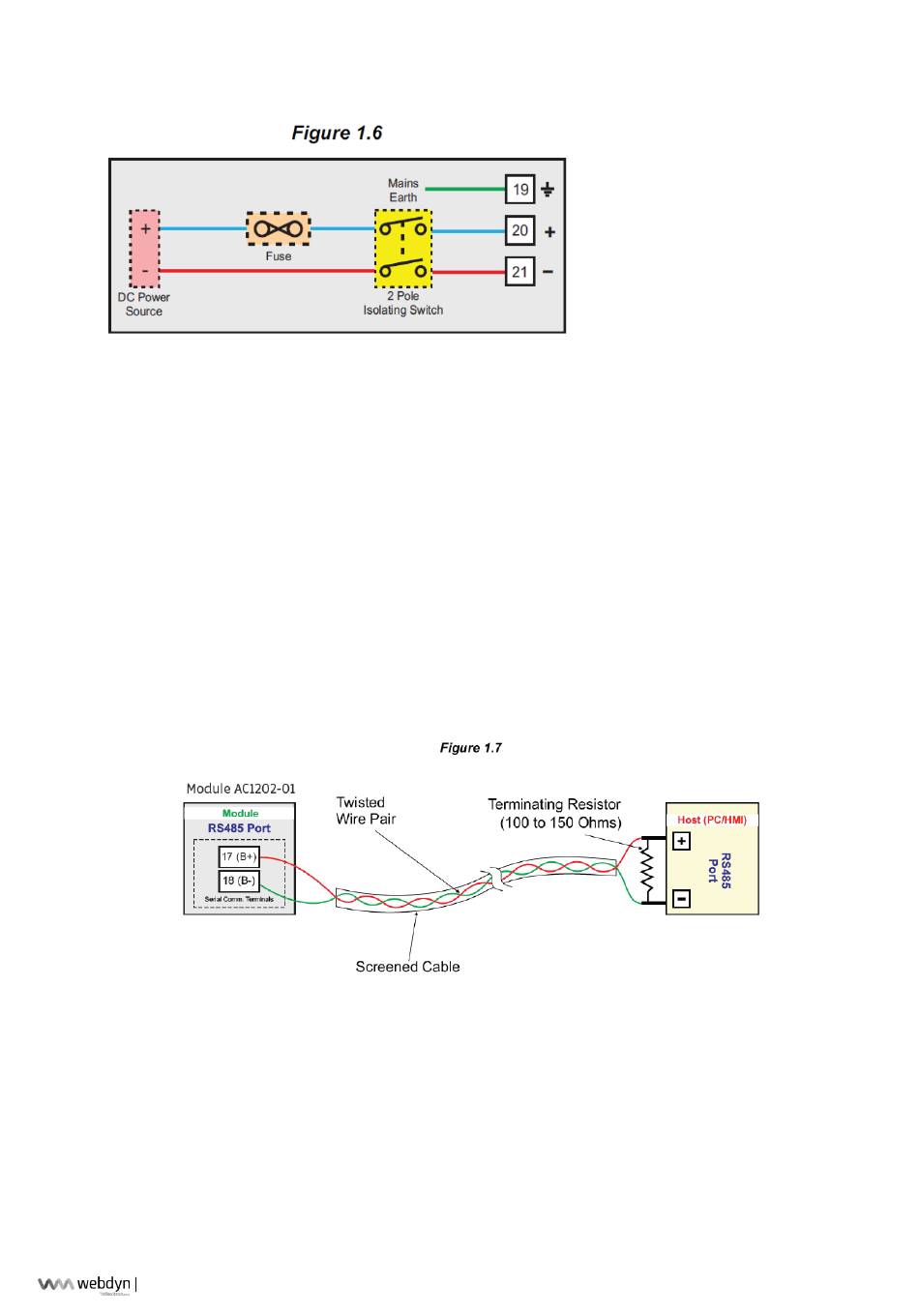

Alimentation (Figure 1.6, bornes 20, 21)
De série, le module est fourni avec des raccords électriques compatibles aux sources d'alimentation 20 à 32
VCC. La précision / performance du module n'est pas affectée par les variations de tension dans les limites
spécifiées de 20 à 32 VCC.
Utiliser un conducteur cuivré bien isolé de diamètre supérieur à 0,5 mm² pour l'alimentation, afin de garantir
la bonne polarité, tel que représenté sur la Figure 1.6.
Le module ne dispose ni de fusible ni d'interrupteur d'alimentation. Les monter séparément le cas échéant.
Choisir un fusible à fusion lente pour courant de 0,5 A.
Pour assurer la sécurité et améliorer l'immunité au bruit électrique, il est fortement recommandé de brancher
la « Terre » de l'alimentation électrique à la borne 19.
Port de communication série
Les raccordements pour interfacer l'hôte (PC / IHM) avec le module sont illustrés sur la Figure 1.7.
Pour assurer une communication sans bruit, une paire torsadée devra être utilisée à l'intérieur du câble
blindé. La résistance DC nominale du câble doit être inférieure à 100 ohms / km (habituellement 24 AWG ou
plus épais). Brancher la résistance d'extrémité (généralement entre 100 et 150 ohms) à l'une des extrémités
afin d'améliorer l'immunité au bruit
Si le port RS485 n'est pas disponible sur l'ordinateur hôte, utiliser un convertisseur de protocole série
approprié pour le remplacer sur l'hôte, comme un câble USB vers RS485 ou RS232 vers RS485 (voir
illustrations ci-dessous). Vérifier que le pilote correspondant au convertisseur choisi est bien installé sur
l'ordinateur
hôte
