Les transmetteurs linéaires spécifient généralement deux valeurs de signal (Signal de niveau bas et de niveau
haut) et les valeurs du processus correspondantes (Plage basse et haute).
Dans l'exemple du transmetteur de pression ci-dessus, les valeurs Signal bas, Signal haut, Plage basse et
Plage haute spécifiées sont respectivement les suivantes : 4 mA, 20 mA, 0 psi et 5 psi.
Pour résumer, les 6 paramètres suivants sont nécessaires pour interfacer les transmetteurs linéaires:
•
Type d'entrée : type de signal CC standard dans lequel la plage de signal du transmetteur s'insère (p. ex. 4 -
20 mA)
•
Signal bas : valeur du signal correspondant à une valeur de processus de la Plage basse (p. ex. 4,00 mA)
•
Signal de niveau haut : valeur du signal correspondant à la valeur du processus de la Plage haute (p. ex.
20,00 mA)
•
Résolution DC : résolution (moindre valeur) grâce à laquelle la valeur du processus est calculée (p. ex. 0,01)
•
Plage basse : valeur du processus correspondant à la valeur du signal bas (p. ex. 0,00 psi)
•
Plage haute : valeur du processus correspondant à la valeur du signal niveau (p. ex. 5,00 psi)
Les exemples suivants représentent les valeurs appropriées des paramètres.

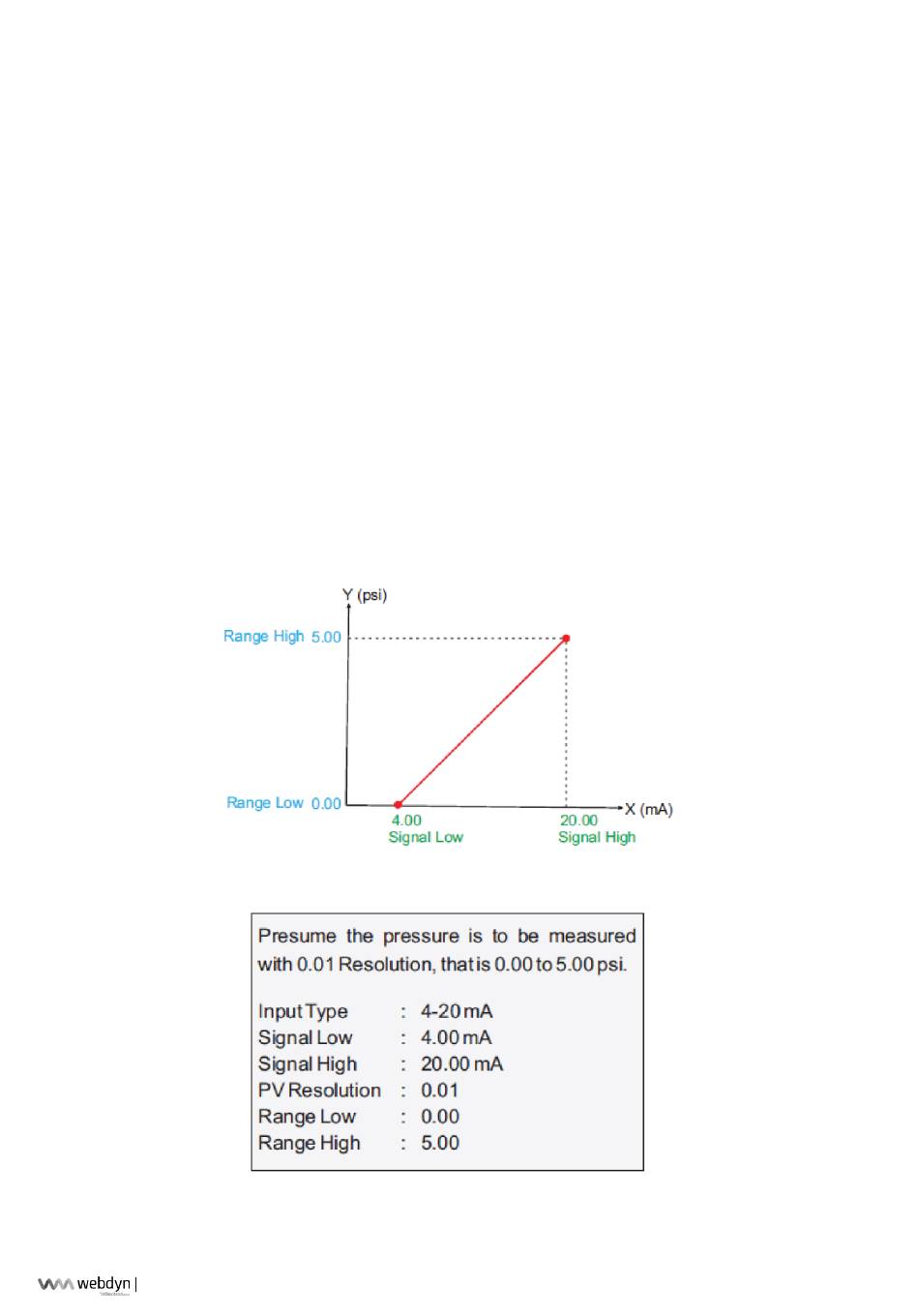

Exemple 1 : Transmetteur de pression, 4 à 20 mA (0 à 5 psi)
13
