Détecteur digital - Dual Tech

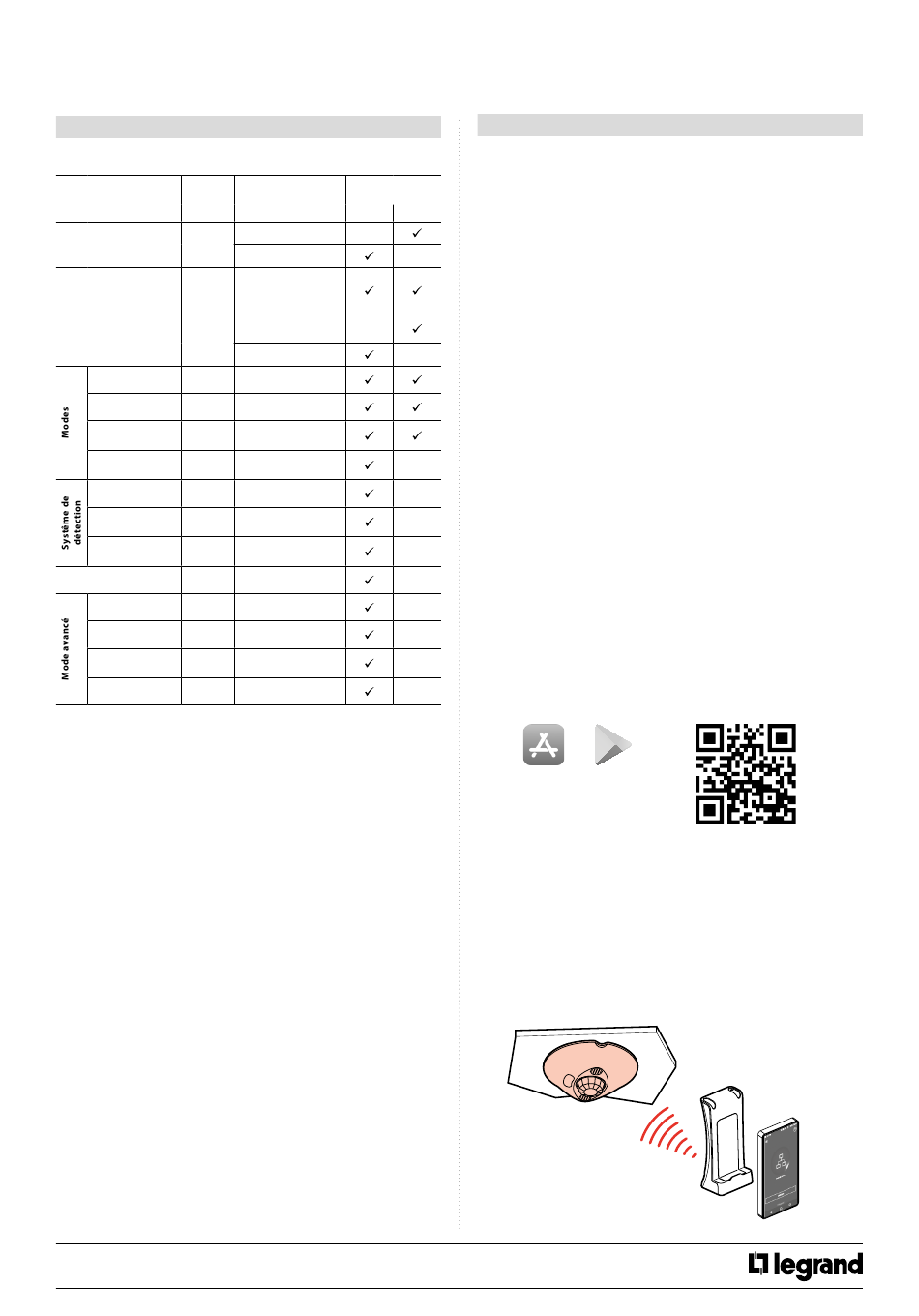

7. RÉGLAGE
- Paramètres :
Paramètres capteur
Valeur par
défaut
Temporisation
15 min
US (haute)
Sensibilité
PIR (très
élevée)
Seuil de luminosité
500 lux
Auto on/Auto off
Inactif
Passage
Actif
Manual on/Auto
Inactif
off
Partial on/Group
Inactif
off
Initial
PIR et US
PIR
Maintien
ou US
PIR
Redéclenchement
ou US
Alerte
Inactif
Étalonnage
Régulation
Inactif
Apport de
Auto
lumière
Type de boucle
Fermée
Temporisation : Durée d'allumage de la charge après une détection.
Sensibilité : Réglage de la portée de détection.
Seuil de luminosité : Valeur pour laquelle la charge s'allume si la
luminosité est inférieure au réglage et s'éteint si elle est supérieure à ce
seuil.
Mode Auto on/Auto off :
L'allumage se fait automatiquement :
- Sur détection de présence, si la luminosité naturelle est insuffisante.
L'extinction se fait automatiquement :
- Sur non présence et en fin de la temporisation réglée.
- Ou si la luminosité naturelle est suffisante (régulation activée).
Toute nouvelle détection provoque un déclenchement automatique si
la lumière est insuffisante.
Mode passage :
- Si aucune présence n'est détectée dans les 3 minutes après une
première détection, le produit coupera sa charge au bout de 3
minutes.
- Si une nouvelle présence est détectée dans les 3 minutes après une
première détection, l'appareil coupera sa charge au terme de la
temporisation réglée.
Mode Manual on/Auto off :
L'allumage se fait par commande manuelle, l'extinction est
automatique :
- Sur non présence et en fin de la temporisation réglée.
Après extinction, toute nouvelle détection dans un délai de 30
secondes provoque un allumage automatique.
Au-delà de 30 secondes l'allumage se fait par commande manuelle.
Fiche technique : S000062317FR_6
SOMMAIRE
Paramètres modi-
Outils de configu-
fiables
ration
088230
088235
3, 5, 10, 15, 20 min
30 s - 255 h 59 min 59 s
Basse, moyenne, élevée,
très élevée
20, 100, 300, 500,
1000 lux
0 - 1275 lux
Activer/Désactiver
Activer/Désactiver
Activer/Désactiver
Activer/Désactiver
PIR et/ou US, PIR, US
PIR et/ou US, PIR, US
PIR et/ou US, PIR, US,
Désactiver
Activer/Désactiver
0 - 99995 lux
Activer/Désactiver
Auto - 1275 lux
Ouverte - Fermée
Mise à jour le : 23/01/2023
7.  RÉGLAGE (suite)
Mode Partial on/Group off :
Possibilité de commander individuellement un ou plusieurs point(s)
d'éclairage.
Dans ce mode, il est indispensable de créer un groupe d'éclairage :
- Soit par un apprentissage manuel.
- Soit depuis l'outil de configuration avancée réf. 0 882 30 par
l'utilisation de la fonction « PnL capteur ».
Le détecteur allume les charges qui lui sont associées via le contrôleur.
En l'absence de détection et à l'issue de la temporisation, il éteint
toutes les charges du groupe dont il fait partie.
Détection initiale : Allumage de la charge dès la première détection.
Maintien : La charge est maintenue active si une nouvelle présence est
détectée.
Redéclenchement : Fonction permettant d'activer un déclenchement
automatique du produit à l'issue de 30 secondes après extinction de la
charge.
À l'extinction, toute nouvelle détection dans un délai de 30 secondes
provoque un allumage automatique.
Au delà de 30 secondes l'allumage doit être activé manuellement.
Étalonnage : La luminosité ambiante mesurée avec un luxmètre devra
ensuite
être transmise au détecteur.
Régulation : Extinction automatique de la charge 10 minutes après
le dépassement du seuil de luminosité. Si le niveau de lumière est
inférieur au seuil de luminosité, activation automatique de la charge
après 20 secondes.
Apport de lumière : Quantité de lux supplémentaire apportée par
l'allumage de la charge.
Type de boucle : - Boucle fermée : le capteur lit la valeur de sa propre
cellule pour mesurer la luminosité.
- Boucle ouverte : le capteur lit la valeur d'une cellule externe pour
mesurer la luminosité.
- Modification des paramètres par les outils de configuration
• 0 882 40 : Passerelle de configuration et Application Legrand Close Up.
L'application Close Up est disponible sur l'Apple Store et le Play Store.
App Store
Google Play
Les fonctionnalités du détecteur sont contrôlées par un certain
nombre de paramètres qui peuvent être modifiés ou programmés par
l'intermédiaire de la passerelle de configuration.
En association avec la passerelle de configuration 0 882 40, l'application
Legrand Close Up pour smartphone permet de visualiser et modifier
tous les paramètres du détecteur avec aide en ligne.
Pointer la passerelle de configuration infrarouge vers le détecteur pour
toutes les opérations de lecture/écriture.
Pour plus de renseignement sur les paramètres, reportez vous à la fiche
technique de la passerelle de configuration 0 882 40.
Référence(s) : 0 488 22
Créée le : 18/05/2010
3/5
