Mise en service

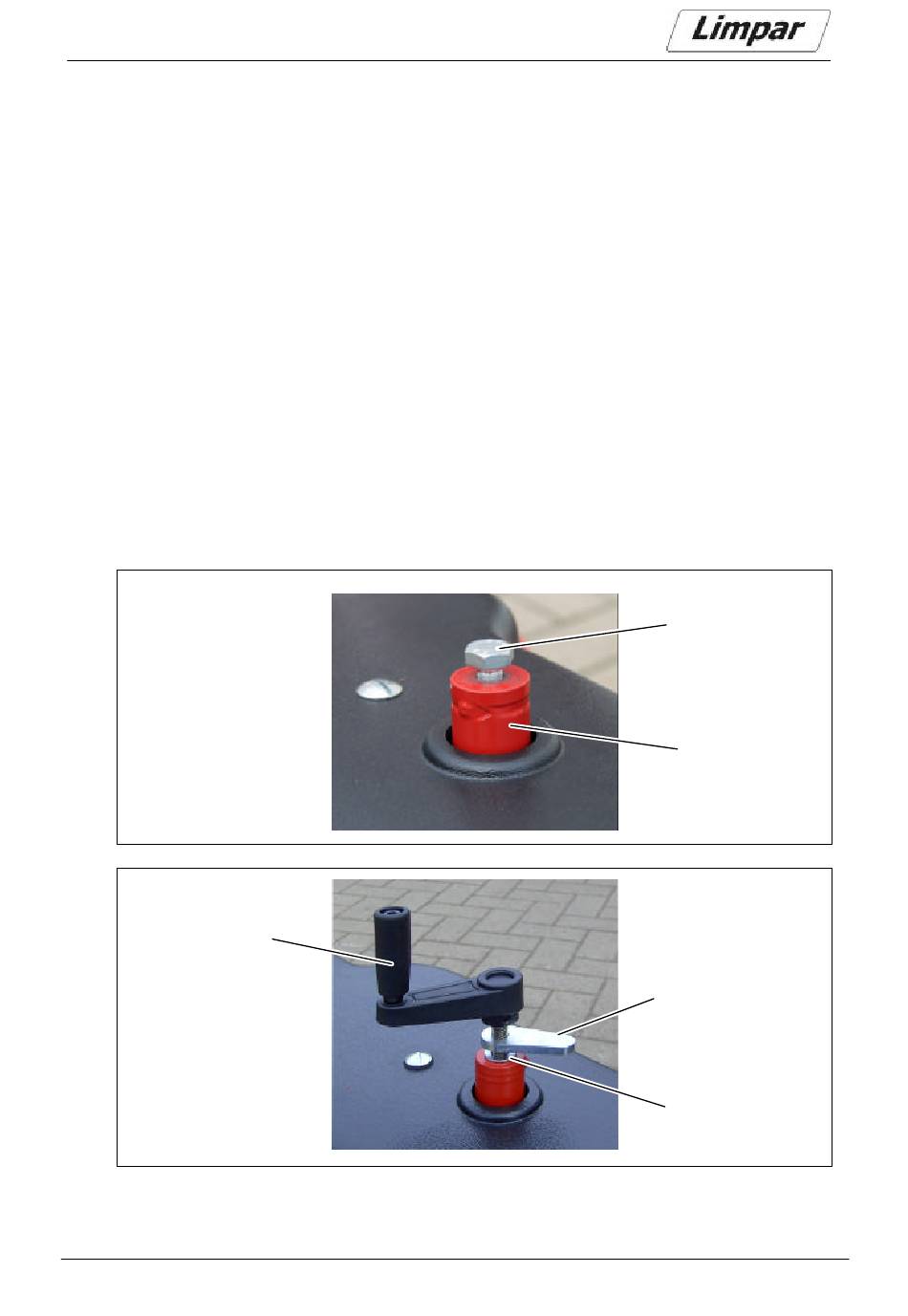

Illustration 7 :
Vis de transport
Manivelle
Illustration 8 :
Manivelle de
réglage de hauteur
des brosses
Page 22 de 40
3.4
Monter la manivelle pour le réglage en
hauteur de la brosse
Pour le montage de la manivelle de réglage de hauteur des
brosses, tenir compte des illustrations 7 et 8.
ð Desserrer et retirer la vis de transport placée sur le tube de
la roue support, lequel sort par le haut du capot de protection
avant.
ð Graisser la vis filetée de la manivelle.
ð Attention : une rondelle se trouve à l'extrémité du filetage de
la manivelle. Tourner la manivelle de réglage de hauteur des
brosses dans le tube de la roue support jusqu'à ce que la
brosse se soulève du sol.
ð Fixer la manivelle avec la contre-attache.
Le réglage de la hauteur est désormais terminé.
23.02.2011
Vis de
transport
Tube de
roue-support
Contre-attache
Rondelle
