1. Buitenbewegingsmelder
Beschrijving
De buitenbewegingsmelder detecteert beweging van een warmtebron en activeert of deactiveert Niko Home Control
functies. Typische toepassingsgebieden zijn oprit, terras, tuin of garage.
Overzicht
A

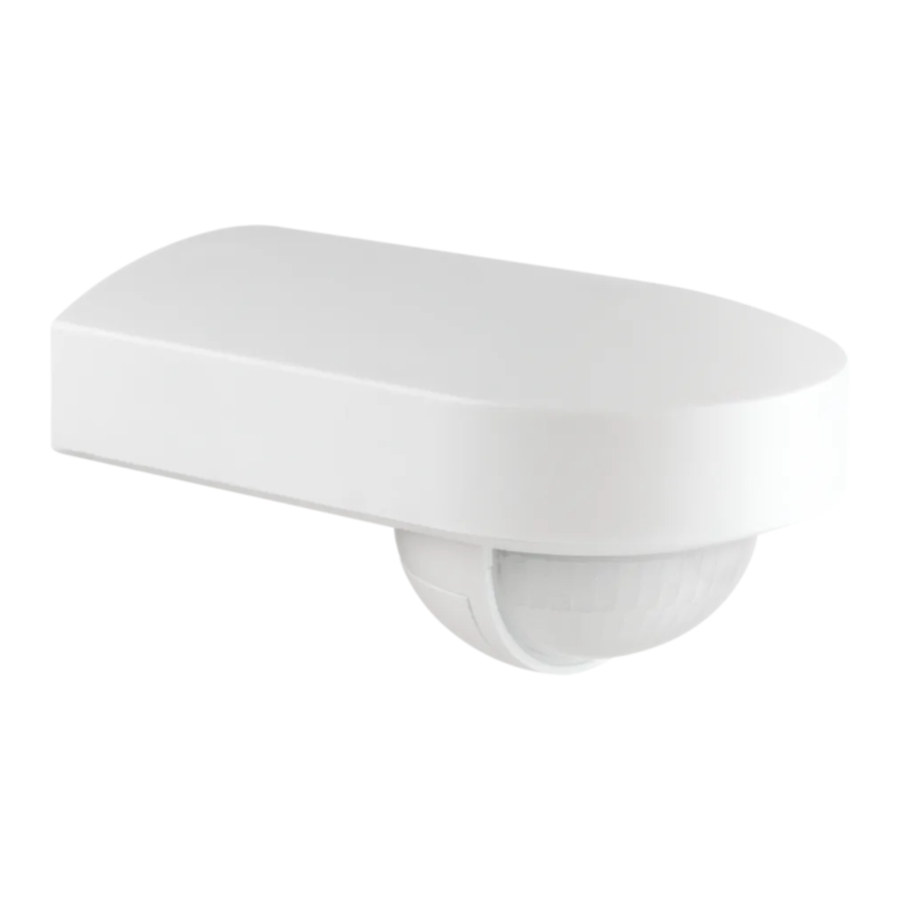

550-20200 (wit) of 550-20201 (zwart)
A. Montagebeugel voor plafondmontage
(niet bijgeleverd)
B. Deksel
C. Behuizing
D. Sensor
Werking
De buitenbewegingsmelder detecteert beweging met behulp van de Passief InfraRood technologie (PIR). Hij heeft een
detectiehoek van 180° en een detectiegebied tussen 0 en 14 m (gemonteerd op een hoogte van 2,5 m). Hij heeft ook een
geïntegreerde lichtsensor. Je kunt de buitenbewegingsmelder dus op de module zelf instellen om overdag, 's avonds of 's
nachts Niko Home Control functies te activeren of te deactiveren. Deze functies wijs je toe bij het programmeren van de
installatie door functies te koppelen aan het unieke adres van elke buitenbewegingsmelder.
Na een spanningsonderbreking functioneert de buitenbewegingsmelder normaal na opstart.
All manuals and user guides at all-guides.com
Hiermee bevestig je de buitenbewegingsmelder op een plafond.
Beschermt de sensor en de aansluitklemmen.
Bevat de sensor en de aansluitklemmen voor aansluiting op de installatie.
Detecteert beweging en licht.
B
C
D
Buitenbewegingsmelder
1
