Remarques sur la programmation des régulateurs

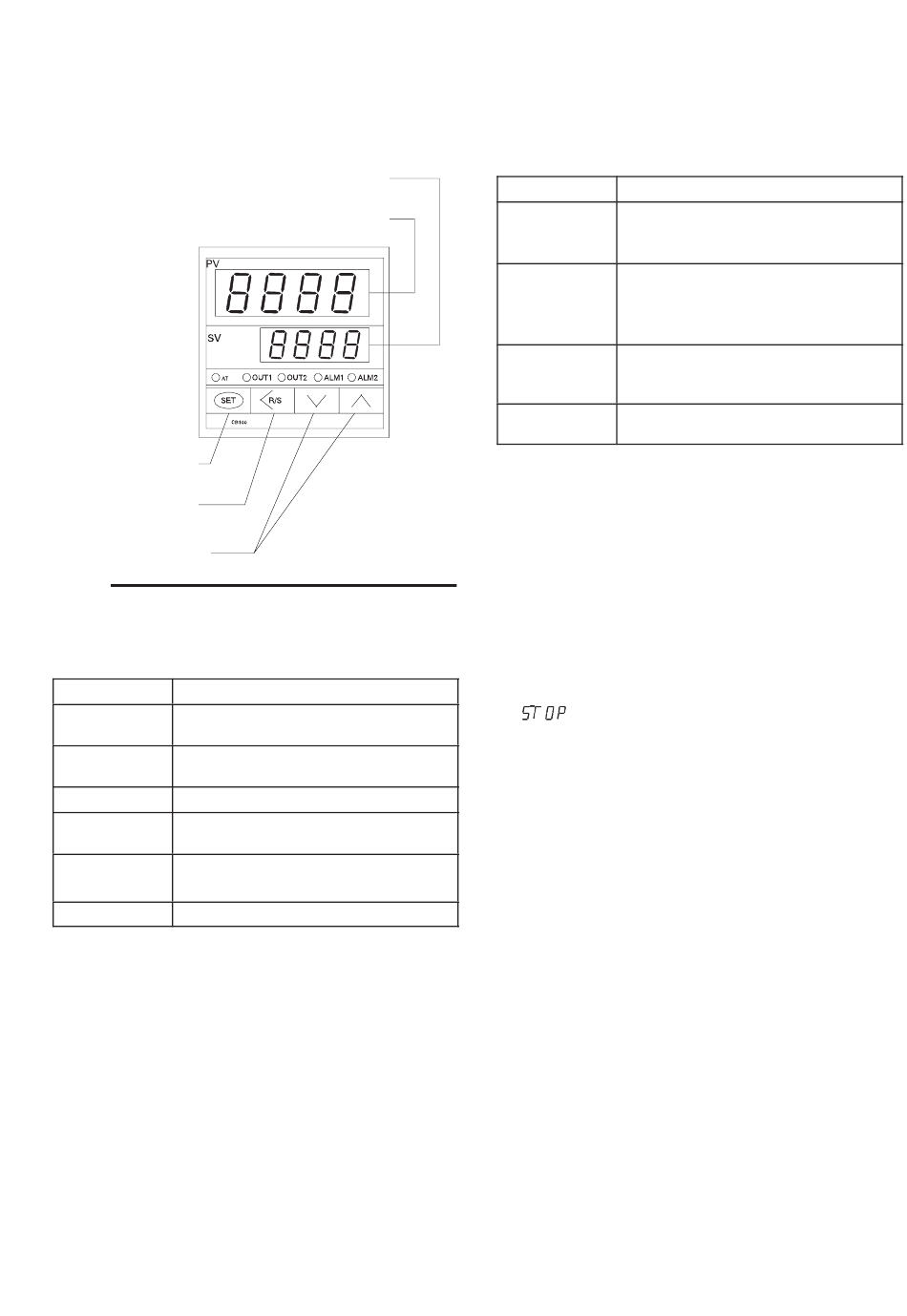

La Fig. 1 est une illustration du régulateur de température
CB100.
TOUCHE DE
RÉGLAGE
TOUCHE <M/A
TOUCHES
FLÉCHÉES
Fig. 1
Le tableau 1 décrit le rôle des indicateurs de fonctionnement
du régulateur de température CB100.
Tableau 1. Indicateurs de fonctionnement
Indicateur
Désignation
Afficheur 1
Affiche la valeur courante ou
les symboles des paramètres.
Afficheur 2
Affiche la valeur de consigne,
la variable ou les paramètres.
SORTIE 1
Allumé quand la sortie 1 est active.
SORTIE 2
Allumé quand la sortie 2 est active
(non utilisée).
ALM1
Allumé quand activé.
ALM2
(ALM2, Therm-O-Flow Plus uniquement)
AT
Clignote pendant l'autoréglage.
Fonctionnement
AFFICHEUR 2
AFFICHEUR 1
Le tableau 2 décrit le rôle des touches commandant le régu-
lateur. Utiliser ces touches pour programmer le régulateur.
Tableau 2. Touches de fonctionnement
Légende
Désignation
Touche
La touche de RÉGLAGE permet
de RÉGLAGE
de basculer entre automatique et
manuel.
Touche
Cette touche décale le chiffre lors
de motion/M/A
d'un changement de réglage.
La touche M/A permet de sélectionner
la fonction MARCHE/ARRÊT.
Touche à flèche
La touche à flèche descendante
descendante
décrémente ou diminue les nombres
sur l'afficheur 2.
Touche à flèche
La touche à flèche montante incrémente
montante
ou augmente les nombres sur l'afficheur 2.
Passage des régulateurs du mode marche
au mode arrêt
Les procédures figurant dans ce manuel servent à faire
fonctionner les régulateurs de température avec les zones
de chauffage réglées en mode Marche. Le mode marche
est le mode de fonctionnement normal. L'afficheur VM doit
indiquer la température courante de la zone. L'afficheur VC
indique la valeur de consigne désirée. Appuyer sur la tou-
che M/A de chaque régulateur de température pour mettre
la zone chauffée en mode MARCHE si elle était en mode
ARRÊT (en appuyant sur cette touche, on bascule entre les
modes MARCHE et ARRÊT). Le mode ARRÊT est signalé
par
sur l'afficheur PV (afficheur 1). Voir Fig. 1.
309100
7
