Installation du Cisco DVB CAR100
Vous trouverez dans cette section les informations nécessaires à l'installation du Cisco DVB CAR100.
Reportez-vous au Cisco DVB CAR100 Cable Access Router Installation and Setup Guide pour des illustrations
et des instructions d'installation détaillées.

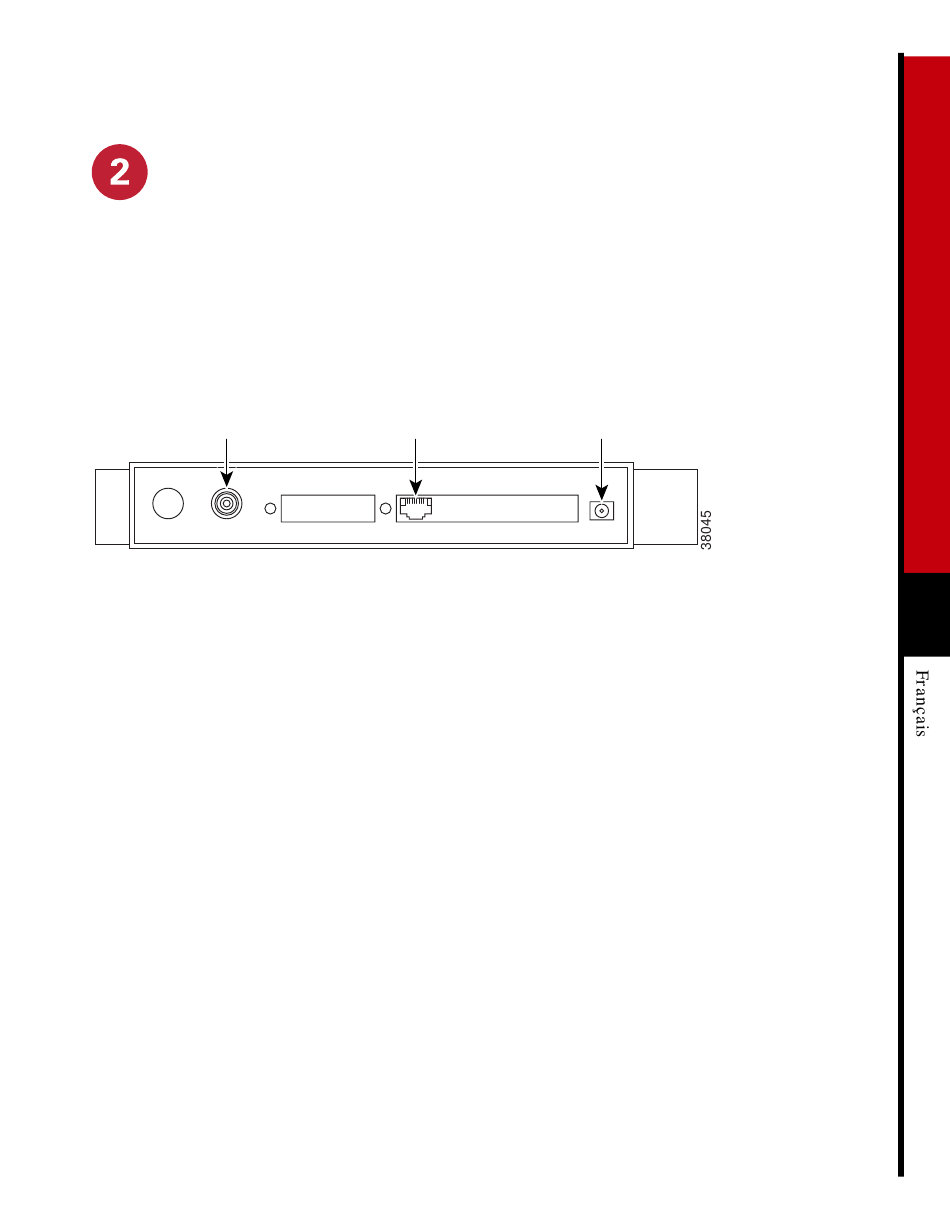

La figure suivante illustre les connecteurs du panneau arrière du Cisco DVB CAR100 auxquels il convient de
connecter chacun des câbles.
Cable
Étape 1
Reliez le Cisco DVB CAR100 au réseau CATV :
Connectez le câble coaxial à la prise murale du réseau CATV et le socket étiqueté Cable à l'arrière du
Cisco DVB CAR100.
Étape 2
Connectez le Cisco DVB CAR100 à l'ordinateur ou au concentrateur :
Si vous disposez de la version PC du Cisco DVB CAR100, utilisez un câble croisé Ethernet pour
connecter le socket étiqueté Ethernet à la carte réseau Ethernet de l'ordinateur. Si vous disposez de la
version LAN du Cisco DVB CAR100, utilisez un câble droit Ethernet pour connecter le socket
étiqueté Ethernet à la carte réseau Ethernet du concentrateur.
Étape 3
Pour la version LAN du Cisco DVB CAR100 uniquement :
Reliez les ordinateurs au concentrateur Ethernet conformément aux instructions du constructeur.
Étape 4
Connectez le bloc d'alimentation au socket étiqueté Power situé à l'arrière du Cisco DVB CAR100,
puis reliez le bloc d'alimentation à la prise électrique murale.
Remarque : Utilisez exclusivement le bloc d'alimentation fournie avec le Cisco DVB CAR100.
Ethernet
Power
15
