Mono OMEGA PLUS Guide D'utilisation Et D'entretien page 41

PARAMÈTRES D'INGÉNIERIE
CETTE SECTION S'ADRESSE UNIQUEMENT À DES INGÉNIEURS QUALIFIÉS
PASSER À L'ÉCRAN
PRÉCÉDENT
PARAMÈTRES D'INGÉNIERIE 2
(PAGE PRÉCÉDENTE)
MISE EN GARDE
NE PAS TENTER D'EFFECTUER DES RÉGLAGES À MOINS D'EN
CONNAÎTRE PARFAITEMENT LES CONSÉQUENCES
FG079 –OMEGA TOUCH INCL WIRECUT FRENCH A19 07-03-19

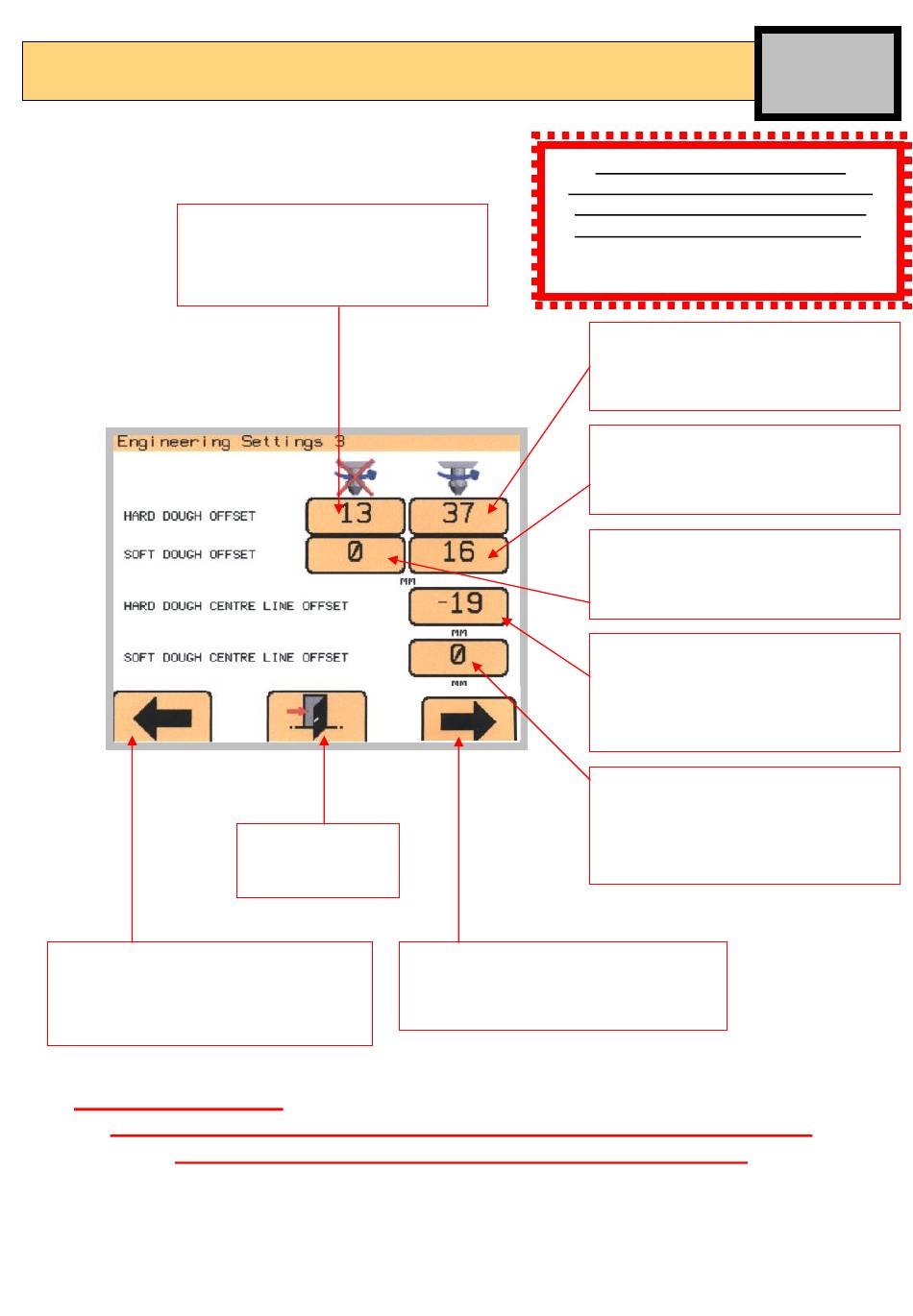

VALEUR DE HAUTEUR DE
DÉCALAGE (mm)
TRÉMIE À PÂTE DURE
MODÈLE NON ROTATIF
QUITTER CET
ÉCRAN
(3)
DÉCALAGE EST DÉFINIE À L'USINE
ET NE DOIT PAS ÊTRE MODIFIÉE,
SAUF INSTRUCTION CONTRAIRE
CELA PEUT ENDOMMAGER LA
PASSER À L'ÉCRAN SUIVANT
PARAMÈTRES D'INGÉNIERIE 4
(PAGE SUIVANTE)
LA VALEUR DE HAUTEUR DE
MACHINE
VALEUR DE LA HAUTEUR DE
DÉCALAGE (mm)
TRÉMIE À PÂTE DURE
MODÈLE ROTATIF
VALEUR DE LA HAUTEUR DE
DÉCALAGE (mm)
TRÉMIE À PÂTE DOUCE
MODÈLE ROTATIF
VALEUR DE LA HAUTEUR DE
DÉCALAGE (mm)
TRÉMIE À PÂTE DOUCE
MODÈLE NON ROTATIF
DISTANCE (mm) ENTRE LA LIGNE
CENTRALE DE DÉPOSE DE LA TRÉMIE
À PÂTE DURE ET LE POINT DE
DÉTECTION DE REBORD DE PLATEAU
(UTILISÉE DANS LE CALCUL DE
L'ESPACEMENT DES LIGNES)
DISTANCE (mm) ENTRE LA LIGNE
CENTRALE DE DÉPOSE DE LA TRÉMIE
À PÂTE DOUCE ET LE POINT DE
DÉTECTION DE REBORD DE PLATEAU
(UTILISÉE DANS LE CALCUL DE
L'ESPACEMENT DES LIGNES)
