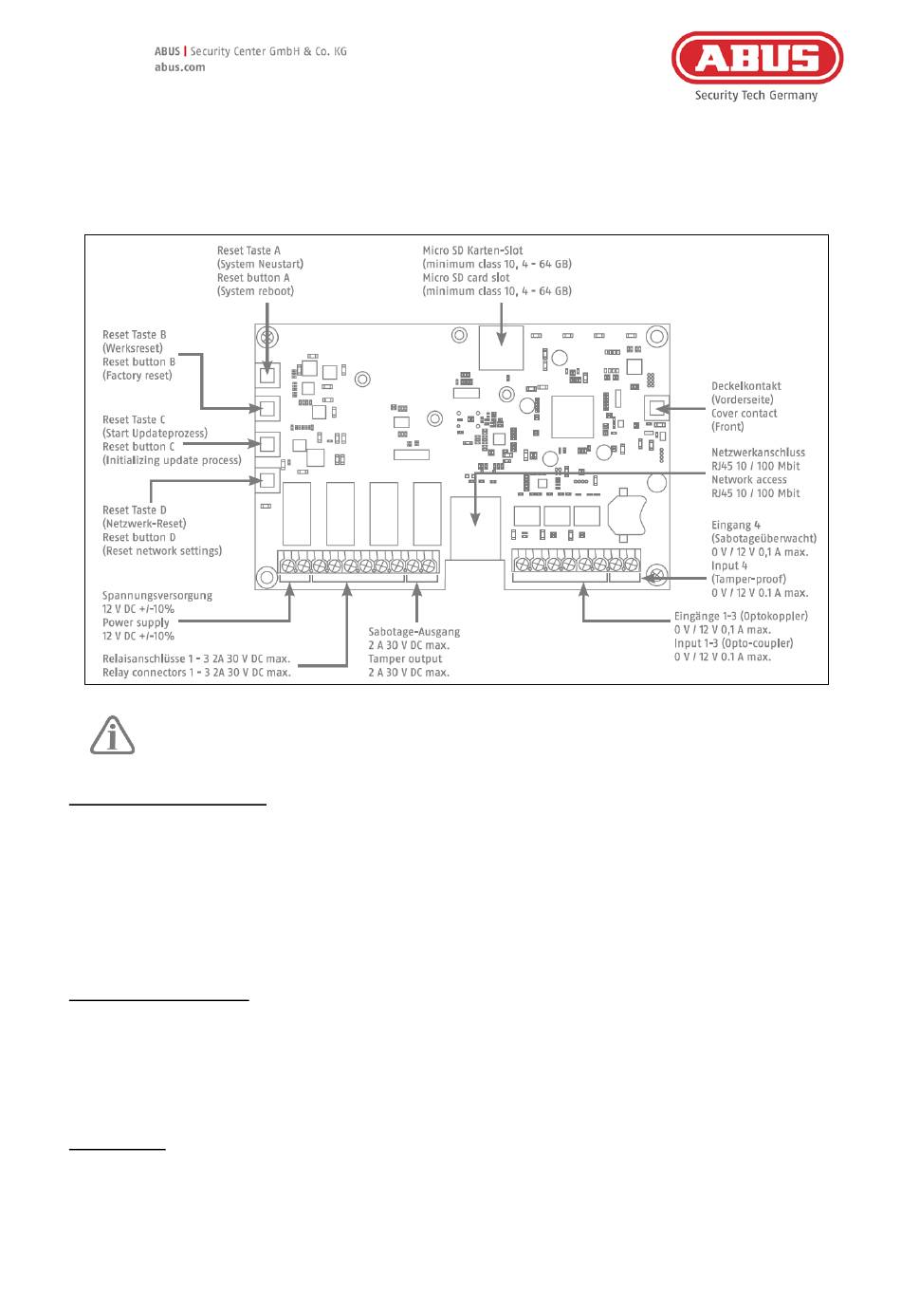

3. Raccordements et affichages LED du
wAppLoxx Pro Control
Le fonctionnement des entrées et sorties dépend des paramètres configurés du
wAppLoxx Pro Control.
Alimentation électrique :
Attention : afin de garantir un fonctionnement conforme à l'autorisation CE, nous
recommandons d'utiliser uniquement le bloc d'alimentation ABUS d'origine (référence :
ACAC00058).
En particulier en cas de problèmes d'alimentation électrique ou de câble défectueux, nous
recommandons d'utiliser un bloc d'alimentation neuf ABUS d'origine.
Connexion relais 1-4 :
Entrée 1-4 :
12 V CC max. 0,1 A
1
In 1-4 (+)
2
GND (-)
Manuel complet wAppLoxx Pro Control
[10]
12 V CC - consommation de courant 1,5 A
Puissance de commutation du relais commutateur : max.
30 V CC, 2 A
Le contact de relais (si contact à ouverture ou fermeture) est
commandé côté logiciel.
(Entrée active en présence de 12 V CC)
