Manuels Connexes pour Racing RACFBE7T55
Sommaire des Matières pour Racing RACFBE7T55

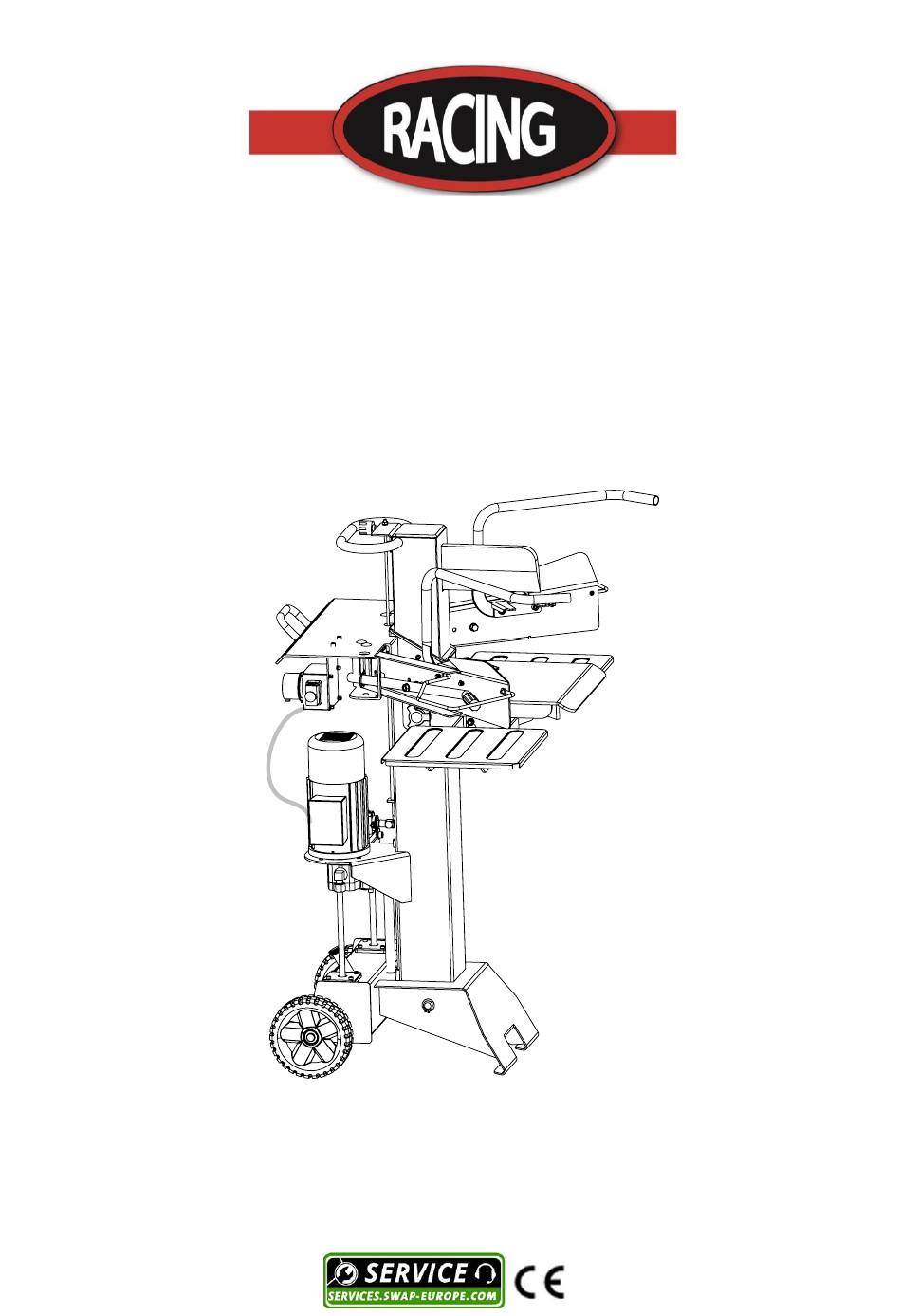

- Page 1 MANUEL D’INSTRUCTIONS FENDEUR DE BUCHES RACFBE7T55 RACING 32, rue Aristide Bergès - ZI 31270 Cugnaux – France...
- Page 2 Lire le manuel d’instructions Utiliser des chaussures de sécurité Porter des gants de protection Porter une protection oculaire Porter une protection auditive Débrancher la machine de l’alimentation électrique avant la maintenance ou si le cordon est endommagé La fendeuse de bûches doit toujours être manipulée par une seule personne.
- Page 3 Attention: risque de glissade Avertissement: obstacle au niveau du sol Gardez vos mains à l’écart des fissures et des fissures qui s’ouvrent dans la bûche; elles peuvent se fermer soudainement et vous écraser ou vous amputer les mains. Ne retirez pas les bûches coincées avec vos mains. Pour votre sécurité...
- Page 4 1. Table droite de rangement 2. Support des bûches 3. Table de travail 4. Coin de fendage 5. Protection de la poignée gauche 6. Poignée de transport 7. Interrupteur 8. Support gauche des bûches 9. Moteur 10. Jauge d'huile 11. Roue 12.
- Page 5 Données techniques Moteur Electrique Puissance (P1) 230V˜ 50Hz Tension Vitesse /min 2800 Mode d’opération S6/40% Dimensions L/W/H 955*750*1575 Hauteur du cylindre abaissé 1110 Force de fente Poids Vitesse de travail cm/s 5±0.5 Vitesse de retour cm/s 12±0.5 Capacité de l’huile hydraulique Niveau garanti de puissance sonore dB(A) Degré...
- Page 6 Diagramme hydraulique Diagramme de câblage...
- Page 7 VUE EXPLOSEE...
-
Page 8: Avertissements De Securite
AVERTISSEMENTS DE SECURITE Conservez ces instructions pour futures références. 1. La fendeuse de bûches doit toujours être utilisée par un seul opérateur. 2. Personne ne doit être autorisé à utiliser la fendeuse de bûches à moins d'avoir lu le manuel d'instructions et d'avoir été... - Page 9 18. Vérifiez que le circuit électrique est correctement protégé et qu'il correspond à la puissance, à la tension et à la fréquence du moteur, vérifiez qu'il existe une connexion à la terre et un commutateur différentiel de régulation en amont. 19.
- Page 10 Risques non apparents malgré toutes les mesures prises. Les risques résiduels peuvent être minimisés si les consignes de sécurité, l'utilisation correcte et le mode d'emploi sont observés. APPLICATION Cette fendeuse de bûches est prévue pour une utilisation domestique. Elle est conçue pour fonctionner à...
- Page 11 Assemblage Pour des raisons d’emballage, votre fendeuse de bûches n’est pas complètement assemblée. Montage des roues, Fig.2 Assemblez des deux côtés une roue avec une rondelle et fixez les deux avec une goupille droite. Montage des bras de commande, Fig.3 Insérez le bras de commande (A) dans l'interrupteur à...
- Page 12 Montage de l’interrupteur, Fig.5 Montez l’interrupteur (C) sur le tableau (B), à l’aide de 4 vis à capuchon croisé M4*60 (D) et 4 écrous M4. Montage de la table de rangement gauche/droite, Fig.6 La table de rangement gauche (A) peut être montée dans le sens indiqué sur la Fig.6 et fixée avec deux écrous de blocage M8 (B).
- Page 13 Action Résultats La lame du couperet descend à environ 10 cm au-dessus Appuyez sur les deux poignées de la table de travail. Relâchez une poignée à la fois La lame de couperet reste dans la position sélectionnée. Relâchez les deux poignées La lame de couperet revient en position haute.
- Page 14 Ventilation, Fig.7 Purgez le système hydraulique avant de mettre la fendeuse de bûches en marche. Desserrez la jauge (E) de quelques tours afin que l'air puisse s'échapper du réservoir d'huile. Laissez le bouchon ouvert pendant le fonctionnement. Refermez le capuchon avant de déplacer le fendoir, sinon l'huile risque de fuir. Si le système hydraulique n'est pas ventilé, l'air emprisonné...
- Page 15 Connexion électrique Vérifiez régulièrement que les câbles de connexion électriques ne sont pas endommagés. Lors du contrôle des câbles de connexion, assurez-vous qu'ils ne sont pas connectés au secteur. Les câbles de raccordement électrique doivent être conformes aux réglementations VDE et DIN en vigueur.
- Page 16 Recommandations Nettoyez soigneusement la machine après chaque utilisation. Lame de couperet: La lame du couperet est une pièce d'usure qui doit être réaffûtée ou remplacée par une nouvelle lame, si nécessaire. Protections des poignées: Le dispositif de serrage et de commande combiné doit rester lisse.
- Page 17 Éliminez les huiles usées de manière appropriée dans un point de dépôt local. Les huiles usées ne doivent pas être déversées sur le sol ou mélangées avec d'autres déchets. Nous recommandons les huiles hydrauliques suivantes: Aral vitam gf 22 Bp energol HLP-HM22 Mobil DTE 11 Shell Tellus 22 or équivalent N’utilisez pas d'autres types d'huile! L'utilisation de tout autre type d'huile affectera...
- Page 18 Prévention des accidents La machine ne doit être utilisée que par du personnel qualifié connaissant le contenu de ce manuel. Veuillez vérifier que les dispositifs de sécurité sont entiers et fonctionnent correctement avant d'utiliser la machine. Vous devez également vous familiariser avec les mécanismes de contrôle de la machine en lisant attentivement le mode d’emploi avant d’utiliser la machine.
- Page 19 Lorsque la machine n’est plus utilisée, procédez comme suit en respectant toutes les normes de prévention des accidents: Débranchez la machine de l'alimentation électrique. Retirez tous les câbles d'alimentation et apportez-les à un point de collecte spécialisé, conformément aux dispositions en vigueur dans le pays concerné. Videz le réservoir d'huile;...
-
Page 20: Fendeur De Buches Electrique Racfbe7T55
RACING ZI du Casque, 32 rue Aristide Bergès – 31270 Cugnaux - France Déclare que la machine : FENDEUR DE BUCHES ELECTRIQUE RACFBE7T55 Est en conformité avec les standards et directives suivantes: Machine directive 2006/42/EC EMC Directive 2014/30/UE ROHS 2011/65/EU...
