Application W561-3
Le thermostat Wi-Fi W561 fait fonctionner un système de chauffage par plancher radiant.
Le thermostat utilise des capteurs de température de l'air et du plancher. Le capteur de
température de l'air peut être intégré et/ou externe.

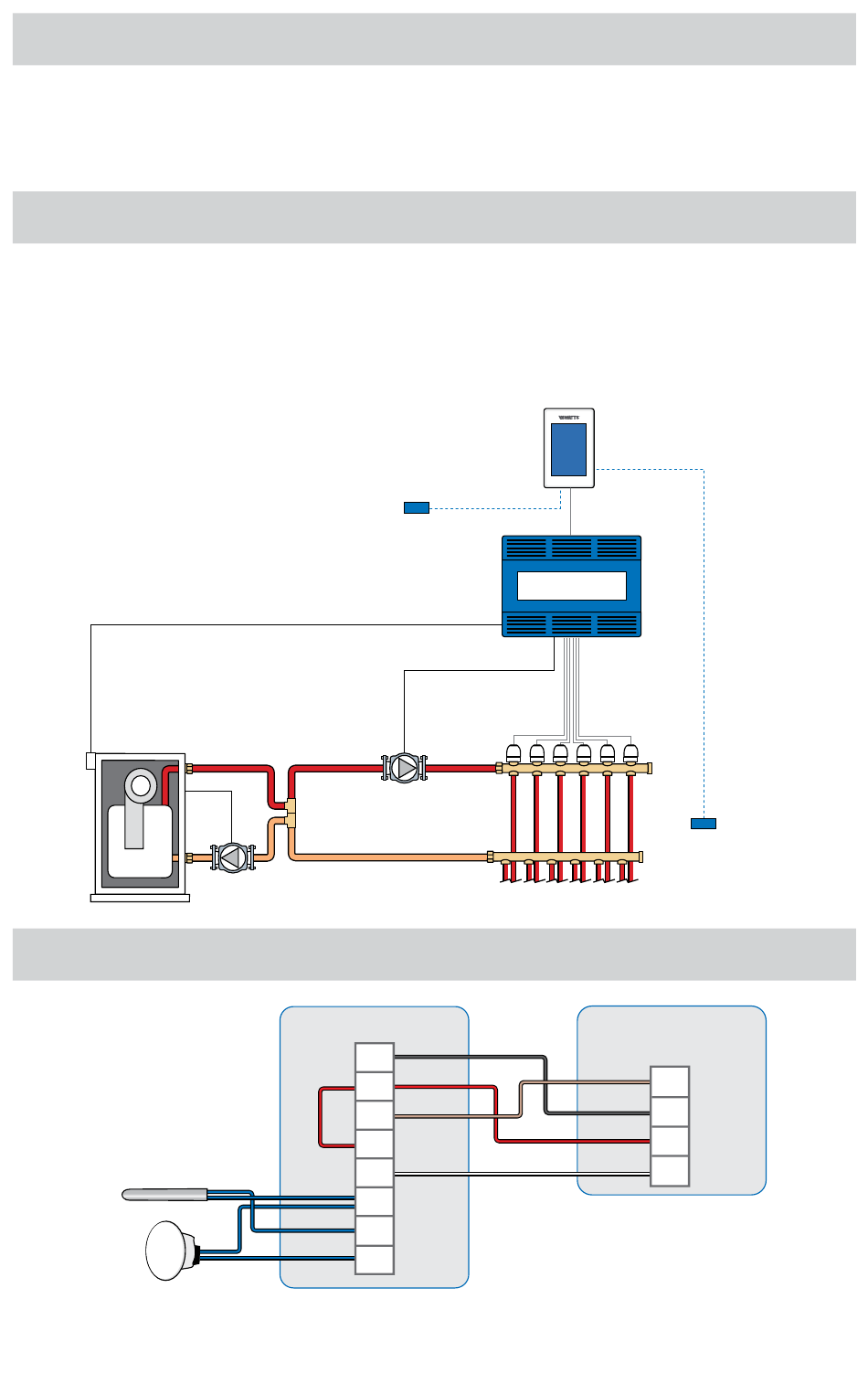

Mécanique
Légende
B1 = Chaudière
BP = Pompe de chaudière
PS = Pompe du système
T1 = Thermostat Wi-Fi W561
S1 = Capteur de plancher 079
B1
Électricité
8
S2 = Capteur intérieur 084 (optionnel)
V1 = Vanne de zone
ZVC1 = Commande de vanne de zone 304 V ou 306 V
BP
Thermostat Wi-Fi W561
C
R
ABSENT
RH1
W1
COM
CAP
S1
S2
S2
ZVC1
V1
PS
T1
S1
Commande de vanne de zone
ou relais de commutation
ABSENT
C
R
W
ZVC1
