6. Installazione e messa in servizio

1. Estrarre con attenzione le parti dalla confezione. Assicurarsi di
aver effettivamente rimosso tutte le parti prima di smaltire i materi-
ali di imballaggio in modo ecologico.

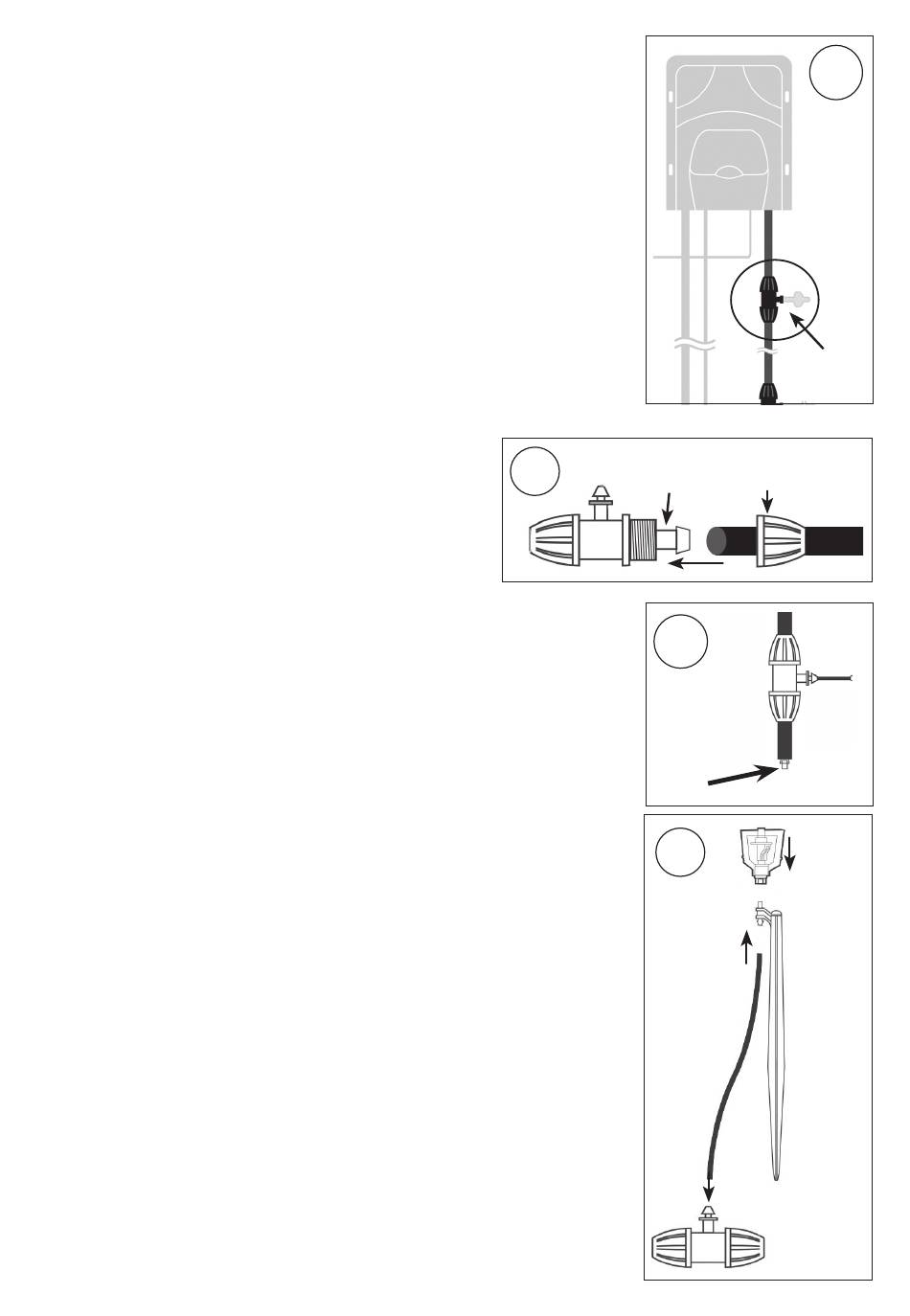

2. Collegare ora il tubo di collegamento con la valvola di non ritorno
(Fig. 2) all'uscita "Water Outlet" del computer d'irrigazione. Utiliz-
zare un tubo da 8 mm lungo circa 20 cm.
3. Posare quindi il tubo di alimentazione (8 mm) come mostrato nella
Figura 1. Installare i 6 riduttori da 8/4/8 mm su questa linea (secon-
do necessità). Si prega di notare che ogni riduttore può alimentare
un massimo di 1 irrigatore.
Montaggio del distributore a T 8/4/8
- Svitare i due collegamenti a vite dal raccordo a
T (Fig. 3/1).
- Inserire il tubo flessibile nella presa a vite e
spingerlo con decisione nell'apposito cono sul
raccordo a T (Fig. 3/2).
- Spingere i due collegamenti a vite sui tubi e
serrarli.
Nota: Serrare i collegamenti a vite solo a mano. Non utilizzare pinze o.
4. Non appena posato il tubo di alimentazione principale, chiuderlo
all'estremità con il terminale in dotazione (Fig.4).
5. Ora posare la rete di irrigazione come mostrato nella Figura 1. Per
procedere, utilizzare il tubo di uscita da 4 mm e i raccordi a T da
4 mm. Per garantire un pompaggio dell'acqua buono e stabile, è
necessario collegare almeno 10 nebulizzatori al computer di irri-
gazione. Il raccordo a T (8/4/8), supporta al massimo 10 nebulizz-
atori.
6. Fissare ora l'ugello nebulizzatore al picchetto (Fig. 5/1) e inserirlo
nel terreno.
7. Collegare quindi il tubo di scarico da 4 mm all'attacco dell'ac-
qua del picchetto di terra (Fig. 5/2), l'altra estremità è collegata
all'uscita da 4 mm del raccordo a T.
8. Accendere ora il computer per l'irrigazione sul lato inferiore (ON/
OFF). Premere quindi il pulsante "TEST MODE" sul pannello di
controllo tattile. Il sistema ora aspira l'acqua e allo stesso si venti-
la. Se l'acqua fuoriesce da tutti i nebulizzatori, premere il pulsante
"MODE SELECT" fino alla visualizzazione del tempo di irrigazio-
ne desiderato. Il sistema ora irrigherà automaticamente all'alba e
al tramonto.
Nota: Leggere e attenersi anche alle istruzioni per l'uso del computer
per l'irrigazione!
3
2
4
Terminale di
chiusura per
tubo flessibile
5
2
1
1
2
25
