Commutateur DIP
Remarques
Attention : 230 V~
Montage, installation
et mise en service
Maintenance
4/6
Siemens Building Technologies
HVAC Products
Commut. N° Signification
1 Commutation des régimes
via contact externe
1) Réglage d'usine
Pour les systèmes sans commutation automatique, on peut utiliser un contact externe
pour la commutation manuelle à la place de la sonde.
Si le régulateur ne doit être utilisé qu'en mode refroidissement (sans sonde change-
over) shunter les bornes B2 et M, sinon l'appareil reste en mode chauffage.
Vérifier le réglage du commutateur et le modifier au besoin. Si l'on désire une limitation
du point de consigne, réaliser celle-ci avec les limitations mécaniques minimales et
maximales (aide pour l'économie d'énergie).
Après application de la tension d'alimentation, l'appareil effectue une réinitialisation
(remise à zéro). Ce processus dure environ 3 s. L'appareil est alors prêt à fonctionner.
Avant que l'appareil ne commence à fonctionner, il procède à une synchronisation du
servomoteur 3 points. Le servomoteur est alors ouvert au maximum une fois puis re-
fermé. Ce processus dure 400 s. L'appareil est alors prêt à fonctionner.
• Avant le montage de la sonde change-over, enduire le tube de pâte thermoconduc-
trice pour garantir l'enregistrement de la température réelle.
• Les câbles raccordés doivent satisfaire aux exigences d'isolation pour le potentiel
secteur.
• L'entrée de sonde B2
−
sonde est nécessaire, utiliser des câbles autorisés pour cette tension.
L'ouverture de l'appareil ne peut être effectuée que par du personnel qualifié.
−
L'appareil est livré avec sa notice de montage.
−

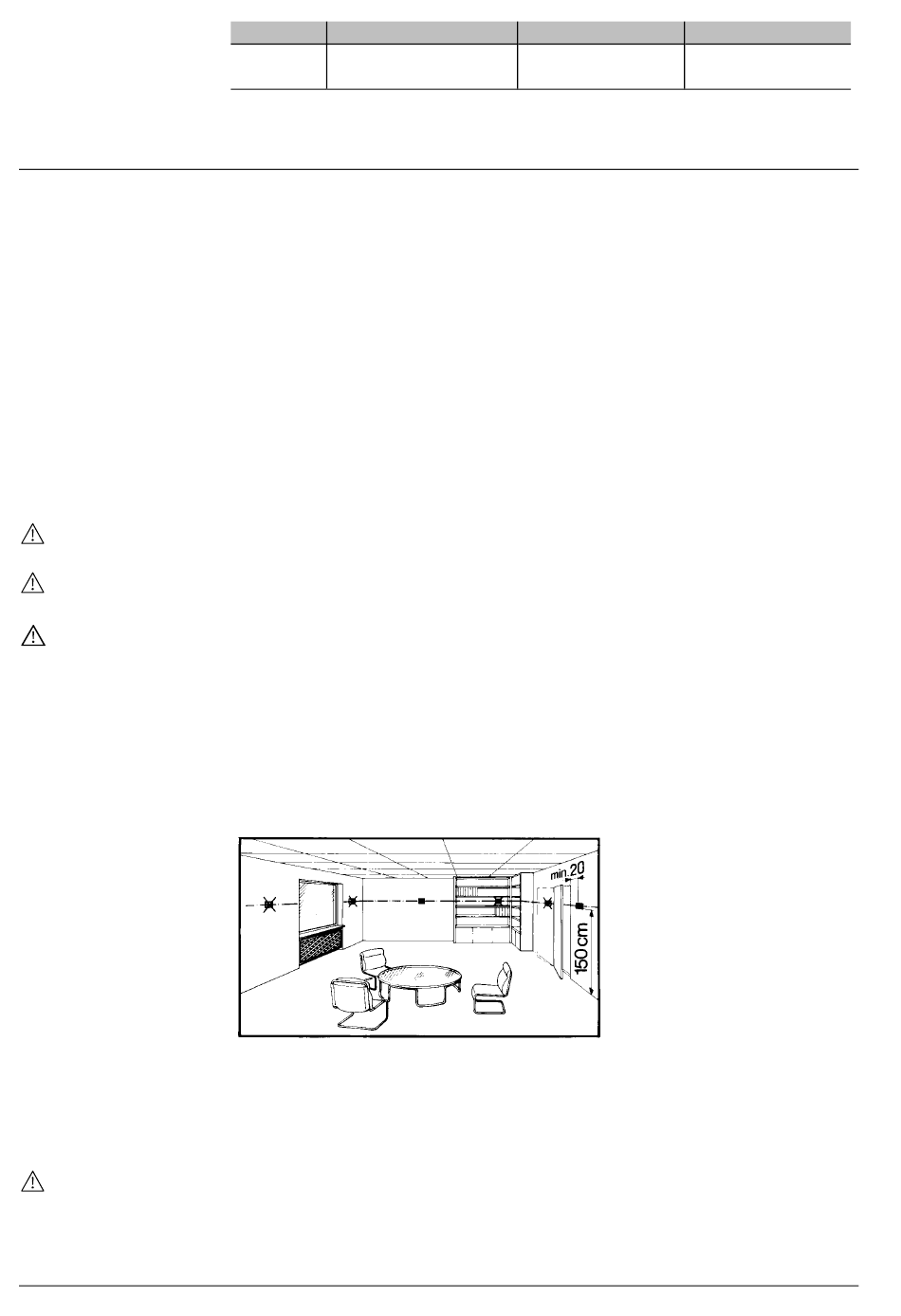

Lieu de montage : sur la paroi intérieure de la pièce à chauffer et/ou à refroidir.
Le régulateur ne doit être installé ni dans des coins, des étagères ou derrière des ri-
deaux, ni au-dessus ou à proximité de sources de chaleur et ne doit pas être exposé
aux rayons du soleil. La hauteur de montage est d'environ 1,5 m au-dessus du sol.
Les fils de raccordement peuvent provenir d'une boîte à encastrer.
Lors du montage on fixe d'abord l'embase. Après avoir raccordé les contacts électri-
ques on accroche et encliquete le boîtier sur l'embase. Le régulateur doit être monté
sur une paroi plane conformément aux prescriptions locales d'installation.
Si des robinets thermostatiques sont montés sur les radiateurs de la pièce de réfé-
rence, ils doivent être entièrement ouverts (débit maximum).
Les câbles raccordés doivent satisfaire aux exigences d'isolation pour le potentiel secteur.
Le régulateur est sans entretien.
Régulateur d'ambiance RCU20
Position "ON"
Commutation entre
Confort et Economie
M est sous tension secteur. Si une prolongation des câbles de
Position "OFF"
Commutation entre
1)
Confort et Arrêt
