Combinaisons d'appareils
Accessoires
Commande
Exécution
Eléments de com-
mande et de réglage
Légende
Siemens Building Technologies
HVAC Products
Appareil
Sonde de température
Kit de montage changeover pour tuyaux
Servomoteur électrique (pour vanne de radiateur)
Servomoteur électr. (pour vanne de 2,5 mm de course)
Servomoteur électr. (pour vanne de 5,5 mm de course)
Servomoteur de volets d'air
Description
Plaque d'adaptation 120 X 120 mm pour boîte à encastrer 4 x 4
Plaque d'adaptation 96 X 120 mm pour boîte à encastrer 2 x 4
Plaque d'adaptation pour câblage apparent
Lors de la passation de la commande, préciser la désignation et la référence.
La sonde de température QAH11.1 (utilisable comme sonde de change-over), le kit de
montage change-over, les servomoteurs de vanne et de registre d'air doivent être
commandés séparément.
L'appareil se compose :
• d'un boîtier en matière plastique contenant l'électronique de régulation, les éléments
de commande et la sonde de température interne,
• d'un socle.
Le boîtier est accroché sur le socle qui aura été fixé au préalable, puis encliqueté.
Les raccordements des bornes à vis se trouvent sur le socle et les commutateurs DIP
au dos du boîtier.

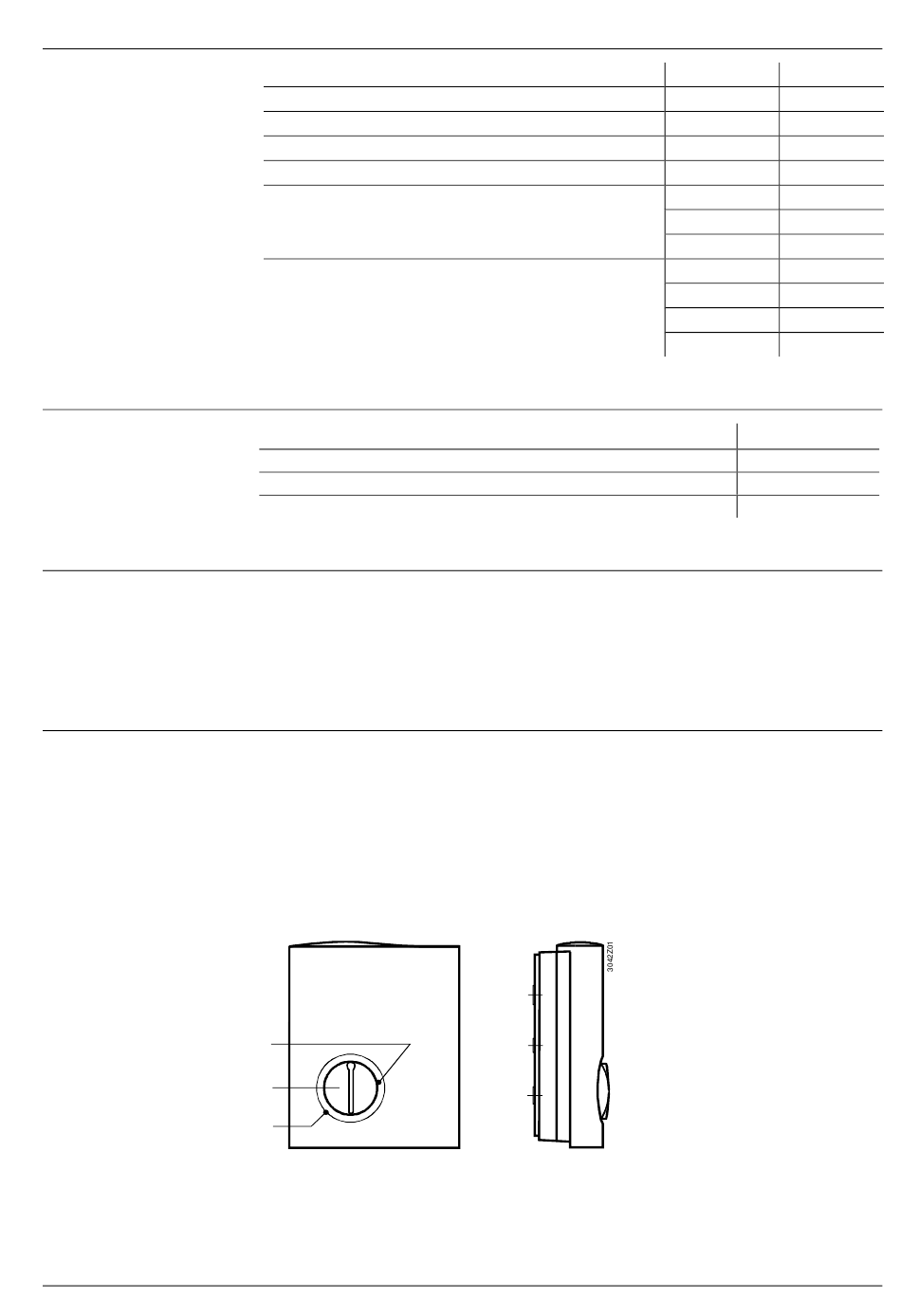

2
1
3
1 Bouton de réglage de la consigne de température ambiante
2 Limiteur de consigne min. (réglable par pas de 1 K)
3 Limiteur de consigne max. (réglable par pas de 1 K)
Régulateur d'ambiance RCU20
Référence Fiche produit
QAH11.1 N1840
ARG86.3 N1840
SSA31... N4893
SSP31... N4864
SSB31...
N4891
SSC31...
N4895
SQS35...
N4573
GDB33...1 / 2 N4634 / 64
GLB33...1 / 2 N4634 / 64
GBB33...1 / 2 N4626 / 56
GIB33...1 N4626
Référence
ARG70
ARG70.1
ARG70.2
CE1N3042fr
09.2003
3/6
