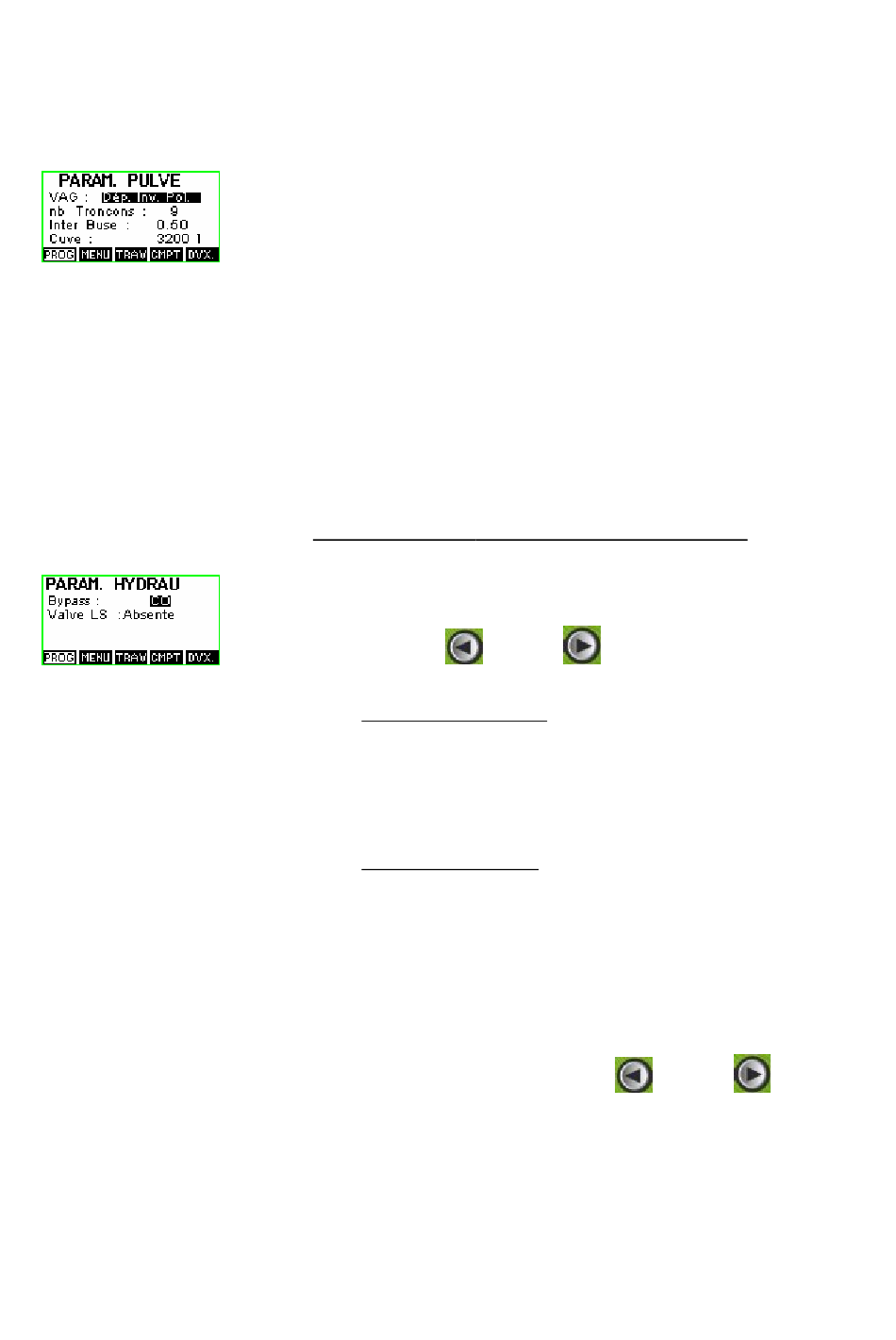

Fig.2
Fig.3
Réf. : 8100000023_1_NG
NB : Le choix « inversion de polarité » ou « 3 fils » a pour effet de
modifier la façon de câblé la vanne générale et les sorties
auxiliaires S21 et S22.
La seconde ligne permet de préciser le nombre de tronçons de la et
rampe. On saisit directement la valeur grâce au pavé numérique.
Minimum = 1, Maximum = 9 tronçons.
La troisième ligne permet de préciser la distance entre les buses de
la rampe . On saisit directement la valeur grâce au pavé numérique.
Minimum = 0,01, Maximum = 1,00 mètre.
La quatrième ligne permet de saisir la capacité totale de la cuve.
Minimum = 0, Maximum = 9999 litres.
Programmation "Paramétrage hydraulique"
La première ligne permet de sélectionner le type de circuit
hydraulique (fig.3), on peut sélectionner "CO" ou "CF" avec les
flèches gauche
Circuit Ouvert (CO) :
Dans un circuit ouvert, l'huile retourne au réservoir après avoir
accompli son travail dans le récepteur. La bobine du Bypass est
commandée lorsque l'on actionne une commande.
Circuit Fermé (CF) :
Dans un circuit fermé, l'huile circule de la pompe au récepteur et
du récepteur à la pompe sans retourner au réservoir. La bobine du
Bypass est commandée en permanence dès qu'on allume le boîtier.
La deuxième ligne permet de sélectionner la présence de la valve
"Low Sensing" (fig.3), on peut sélectionner "Absente" ou
"Présente" avec les flèches gauche
Non actif, prévu pour une utilisation ultérieure.
32
et droite
.
et droite
.
09/2011
