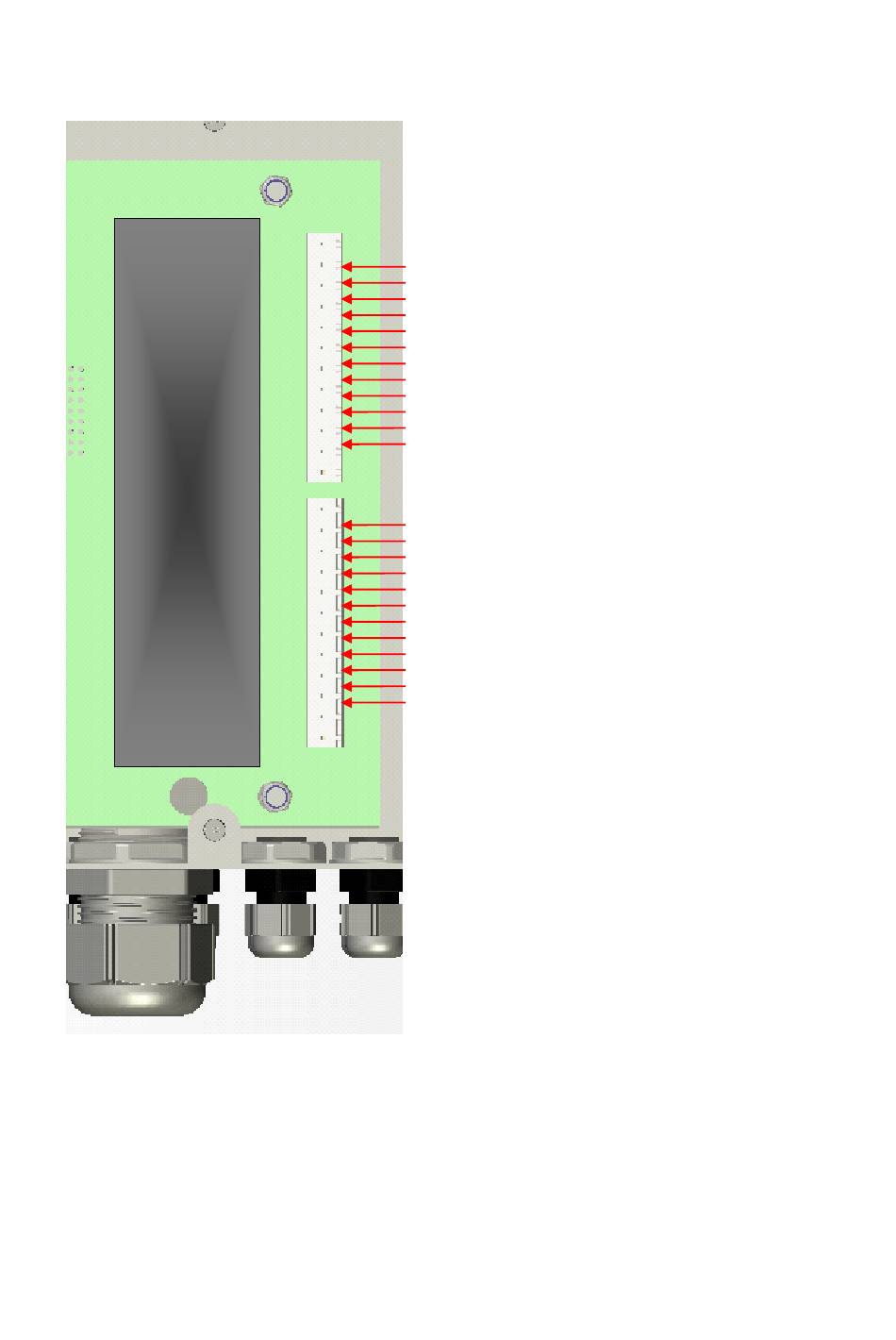

2. Dénuder les fils puis câbler la carte comme suit :
Réf. : 8100000023_1_NG
OUT 1
+12V Montée relevage
GND
Masse montée relavage
OUT 2
+12V Descente relevage
GND
Masse descente relevage
OUT 3
+12V Ouverture Bras intermédiaire droit
GND
Masse Ouverture Bras intermédiaire droit
OUT 4
+12V Fermeture Bras intermédiaire droit
GND
Masse Fermeture Bras intermédiaire droit
OUT 5
+12V Descente GV Gauche
GND
Masse Descente GV Gauche
OUT 6
+12V Montée GV Gauche
GND
Masse Montée GV Gauche
OUT 7
+12V Descente GV Droite
GND
Masse Descente GV Droite
OUT 8
+12 V Montée GV Droite
GND
Masse Montée GV Droite
OUT 9
+12V Blocage libre
GND
Masse Blocage libre
OUT 10
+12V Blocage bloqué
GND
Masse Blocage bloqué
OUT 11
+12V Ouverture Bras intermédiaire gauche
GND
Masse Ouverture Bras intermédiaire gauche
OUT 12
+12V Fermeture Bras intermédiaire gauche
GND
Masse Fermeture Bras intermédiaire gauche
28
09/2011
