3.5 Vanne patient
3.5.1 Aperçu général
Le circuit pneumatique est un ensemble de composants qui assure la connexion entre le
patient et l'analyseur pour la mesure du débit, et l'administration du mélange de gaz
d'étalonnage et l'échantillonnage des gaz expirés.
Le circuit est composé de: têtes de vanne patient, du pneumotachographe, des orifices
inspiratoires ou expiratoires (optionnels) et des connecteurs.
La gaine comprend plusieurs (6-10) tubes qui sont numérotés. Ils permettent une connexion
facile
entre
la
vanne/le
Les têtes de vanne se composent de divers éléments qui peuvent varier en fonction de
l'option. Ces éléments peuvent être classés par leur fonction:
• Pour une administration standard du mélange gazeux (DLCO, DLNO ou CRF-N
sac inspiratoire est utilisé
• La distribution de gaz rapide et directe (sans sac inspiratoire) nécessite une valve à la
demande
• Pour une analyse de gaz standard (échantillonnage d'air expiré), le sac expiratoire est
utilisé
• Pour une analyse de gaz rapide, une ligne d'échantillonnage directe au lieu d'un sac
expiratoire est utilisée

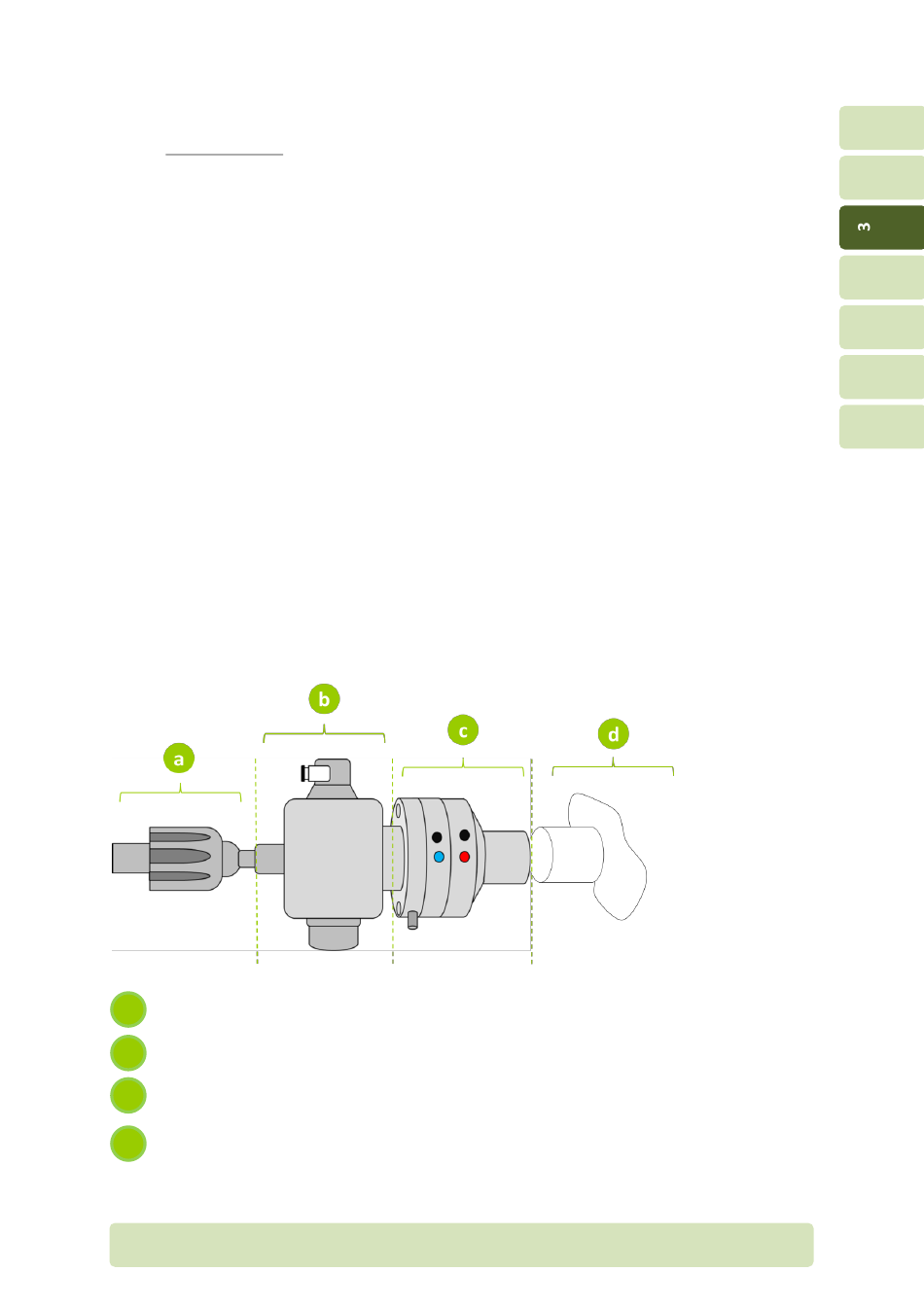

a
Rotule pour le réglage de l'orientation de la vanne patient
b
Vanne patient avec têtes et pistons
c
Pneumotachographe
Filtre antibactérien/viral
d
H1-FR
pneumotachographe
Aperçu général
et
l'interface
de
l'analyseur.
