Mode d'emploi | Régulateur thermique AK-CC 210B, SW 1.0x

Table des matières

Introduction .........................................................................................................2
Fonctionnement .................................................................................................3
Applications .........................................................................................................6
Résumé des fonctions ......................................................................................8
Fonctionnement .............................................................................................. 17
Introduction
Application
L'AK-CC 210B est conçu pour les armoires « intégrées » dans
les supermarchés.
Principe

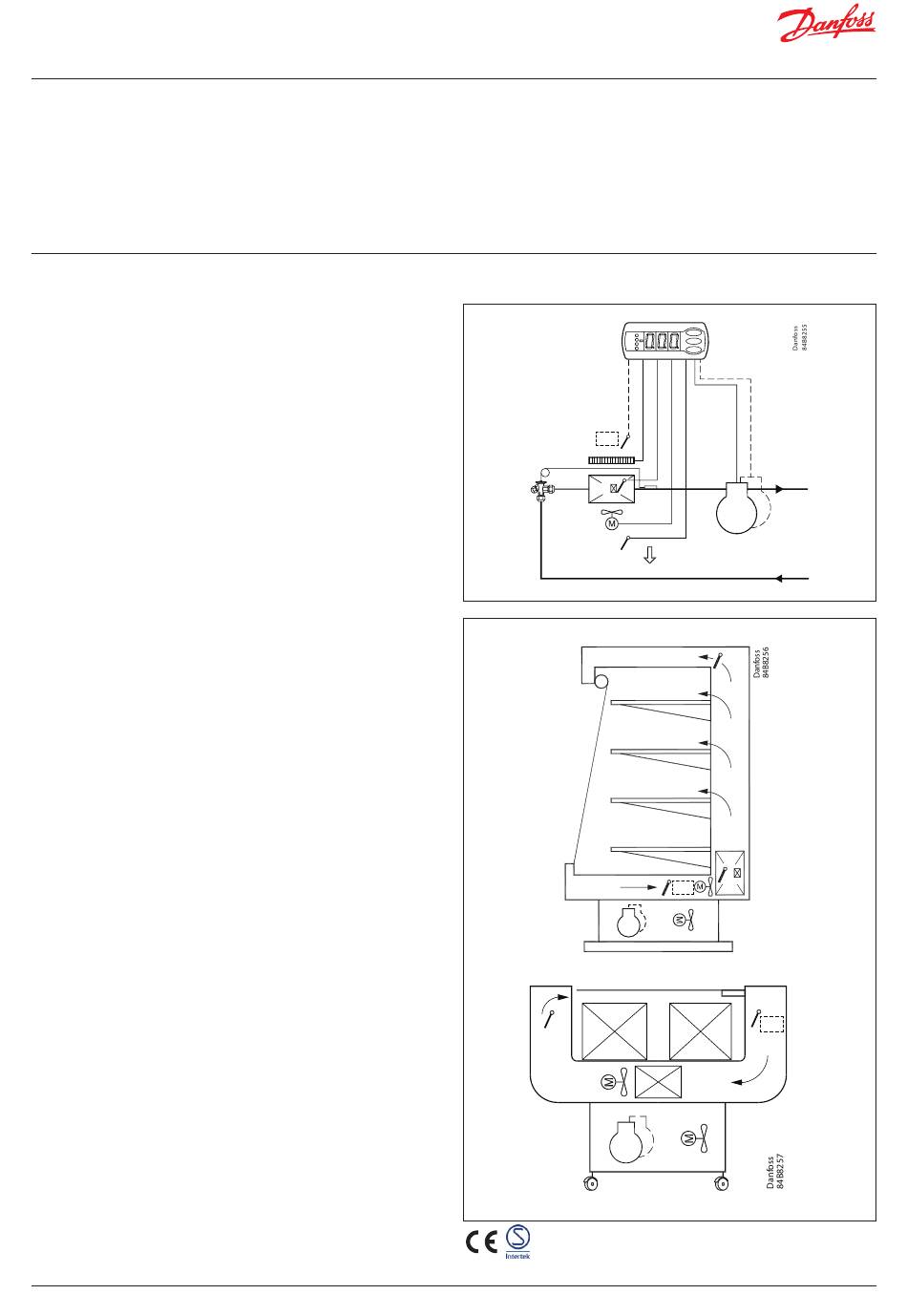

L'AK-CC 210B régule la température dans l'armoire en fonction
de la mesure prise par une seule sonde (Sair).
Cette sonde peut être placée dans le débit d'air froid en aval
de l'évaporateur ou dans le débit d'air chaud en amont de
l'évaporateur, en fonction de la construction et de l'utilisation
de l'armoire.
Un contrôle de la température de dégivrage est obtenu soit
directement en installant une sonde S5, soit indirectement
en utilisant la température relevée par Sair.
Relais : les 3 premiers relais sont respectivement dédiés à la
réfrigération, au dégivrage et à l'éclairage. L'utilisation du relais
4 est sélectionnée par le réglage de l'application et peut être
Alarme, Ventilateur, Rail antibuée, Ventilateur du condenseur
ou Compresseur 2.
La description des différentes applications est disponible
à la page 6.
Avantages
• Plusieurs utilisations dans un seul appareil
• Le régulateur présente des fonctions frigorifiques intégrées lui
permettant de remplacer un certain nombre de thermostats
et de temporisateurs
• Boutons et joint d'étanchéité intégrés sur la façade
• Surveillance d'alarme de la température du condenseur
avec protection d'arrêt du compresseur.
• Relais étanches à utiliser avec les réfrigérants R290
• Permet de réguler deux compresseurs
• Transmission de données facile à remonter
• Configuration rapide
• Deux références de température
• Entrées numériques pour les différentes fonctions
• Fonction d'horloge avec sauvegarde grande capacité
• Étalonnage départ usine qui garantit une plus grande précision
de mesure que celle spécifiée par la norme EN ISO 23953-2 -
sans étalonnage supplémentaire (capteur Pt 1000 ohm)
2 | BC337220653630fr-000201
Aperçu des menus .......................................................................................... 18
Commande ........................................................................................................ 20
Raccordements ................................................................................................ 21
Données.............................................................................................................. 22
S
air
S
S
air
S
air
S
air
S
S
air
S
air
