Mode d'emploi | Régulateur thermique AK-CC 210B, SW 1.0x
Fonctionnement

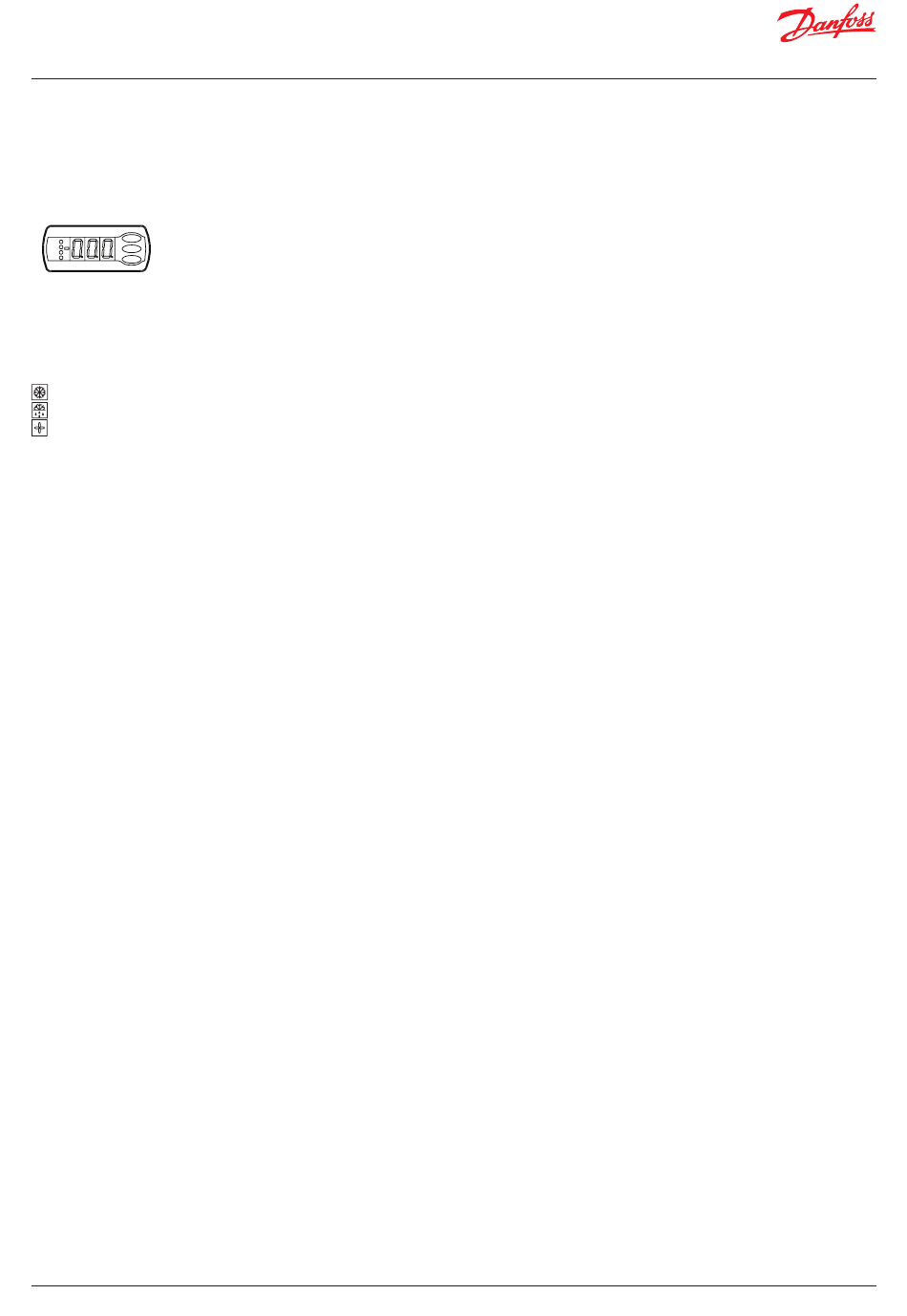

Afficheur
Les valeurs sont affichées avec trois chiffres, un réglage permettant
de choisir entre un affichage de la température en °C ou en °F.
Diodes luminescentes en façade
Les autres diodes en façade s'allument lorsque le relais correspon-
dant est enclenché.
= Refroidissement
= Dégivrage
= Ventilateur en fonctionnement
Les diodes clignotent en cas d'alarme.
Dans ce cas, on peut appeler le code d'erreur à l'afficheur et annu-
ler l'alarme ou acquitter l'alarme en appuyant brièvement sur le
bouton supérieur.
Dégivrage
Pendant le dégivrage, l'afficheur indique « –d- ».
Une fois le dégivrage terminé, l'afficheur continue d'indiquer –d-
jusqu'à ce que l'une des conditions suivantes soit remplie :
- La température est correcte (en dessous de la limite
d'enclenchement)
- Une alarme de température élevée devient active
- Le délai défini avec le paramètre d40 expire
- La régulation est arrêtée à l'aide de l'interrupteur principal
Touches
Pour ajuster un réglage, on utilise le bouton supérieur ou le
bouton inférieur pour augmenter respectivement réduire la valeur.
Mais avant toute chose, vous devez accéder au menu. appuyer
quelques secondes sur le bouton supérieur. Apparaît alors la liste
des codes de paramétrage. Recherchez le paramètre que vous
souhaitez modifier et appuyez sur le bouton du milieu jusqu'à
ce que la valeur du paramètre s'affiche. Après la modification,
mémorisez la nouvelle valeur en appuyant à nouveau sur le
bouton du milieu.
Exemples :
Réglage d'un menu
1. Appuyez sur le bouton supérieur jusqu'à ce qu'un paramètre r01
s'affiche.
2. Appuyez sur le bouton supérieur ou inférieur pour rechercher
le paramètre à modifier.
3. Appuyez sur le bouton du milieu jusqu'à ce que la valeur du
paramètre s'affiche.
4. Appuyez sur le bouton supérieur ou inférieur pour sélectionner
la nouvelle valeur.
5. Appuyez sur le bouton du milieu une nouvelle fois pour
enregistrer la valeur.
Coupure relais d'alarme/réception d'alarme/affichage code d'alarme
• Appuyez brièvement sur le bouton supérieur
En cas de plusieurs codes d'alarme, ils sont réunis sous une barre
de défilement. Appuyez sur le bouton situé tout en haut ou tout
bas pour parcourir la liste déroulante.
© Danfoss | DCS (vt) | 2021.06
Réglage de la température
1. Appuyez sur le bouton médian jusqu'à apparition de la valeur
de température
2. Appuyez sur le bouton supérieur ou inférieur pour chercher
la nouvelle valeur
3. Appuyez sur le bouton du milieu une nouvelle fois pour
enregistrer la valeur.
Lecture de la température par sonde de dégivrage
• Appuyez brièvement sur le bouton inférieur
Lancement ou arrêt manuel d'un dégivrage
• Appuyez sur le bouton inférieur pendant quatre secondes.
(Sauf pour l'application 4).
Un bon démarrage
Suivre la procédure ci-dessous pour démarrer la régulation au plus
vite :
1 Allez au paramètre r12 et arrêtez le régulateur (dans un nouvel
appareil qui n'a jamais été réglé, r12 est déjà réglé à 0, ce qui
signifie « régulation arrêtée »).
2 Sélectionnez les raccordements en fonction de l'application
sur la base des schémas de la page 7.
3 Ouvrez le paramètre o61 pour y définir le numéro du
raccordement électrique.
4 Choisissez ensuite un jeu de préréglages de la table page 20.
5 Ouvrez le paramètre o62 et indiquez le numéro correspondant
au jeu de préréglages. Les quelques réglages choisis sont alors
transférés au menu.
6 Ouvrez le paramètre r12 et lancez la régulation
7 Parcourez le sommaire des réglages d'usine. Les valeurs
indiquées dans les champs gris sont changées en fonction
de votre choix des pré-réglages. Effectuez tous les changements
nécessaires dans les paramètres respectifs.
8 Pour le réseau. Indiquez l'adresse dans le réglage o03, puis
installez sur l'unité du système par scannage, ou pour Lon via
le réglage o04.
BC337220653630fr-000201 | 17
