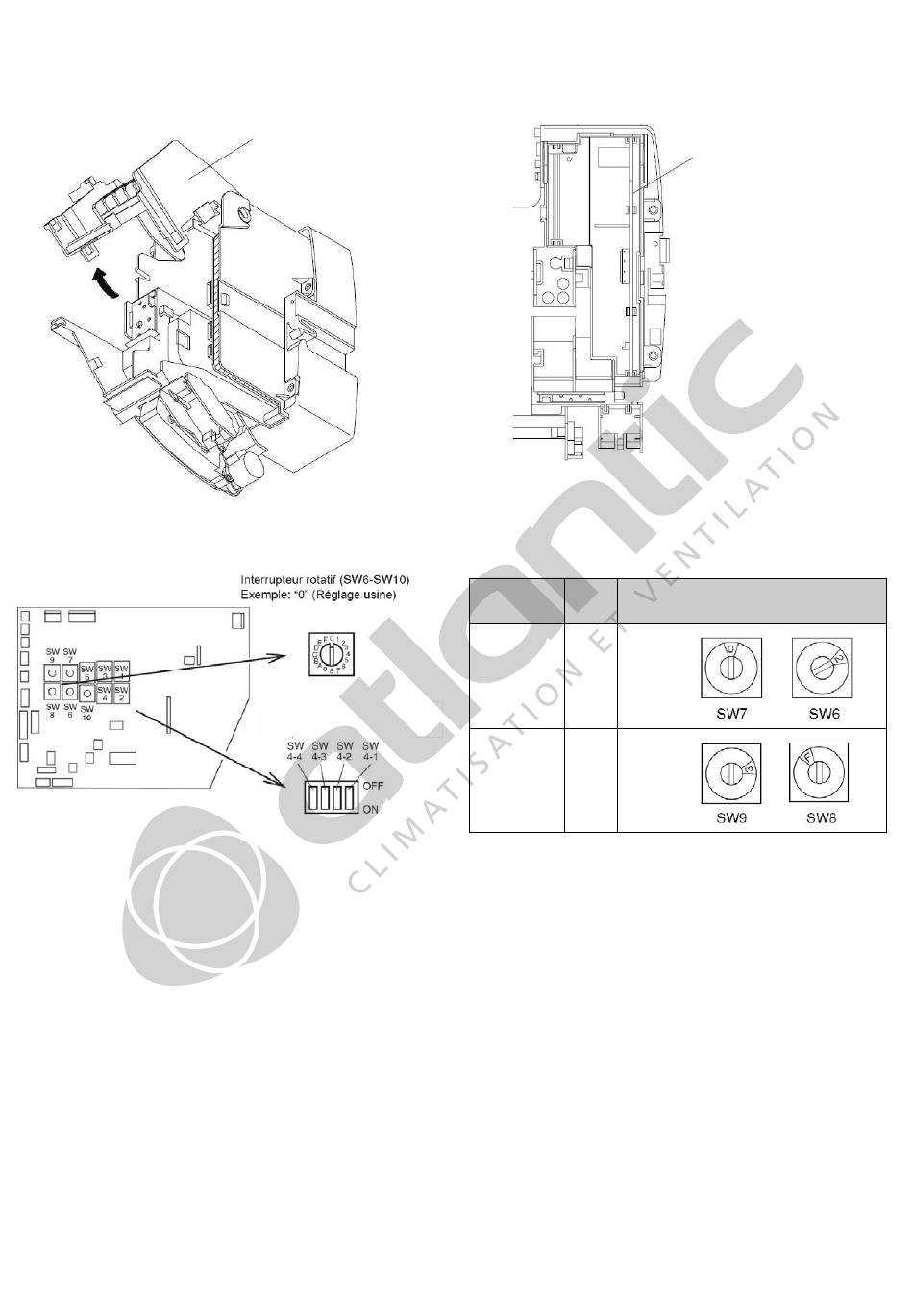

3- Retirer le couvercle du boîtier de contrôle (Fig. 4.23).
Fig. 4.23
Fig. 4.25
(1) Adresse unité intérieure
Interrupteur rotatif (SW6) .... Réglage d'usine "0"
Interrupteur rotatif (SW7) .... Réglage d'usine "0"
Lorsque plusieurs unités intérieures sont connectées à un circuit frigorifique, régler les SW6 et 7 comme indiqué dans le
tableau 4.3.
(2) Adresse circuit frigorifique
Interrupteur rotatif (SW8) .... Réglage d'usine "0"
Interrupteur rotatif (SW9) .... Réglage d'usine "0"
Dans le cas de plusieurs circuits frigorifiques, régler SW8 et 9 comme indiqué dans le tableau 4.3.
Couvercle boîtier de contrôle
Micro-interrupteur (SW1-SW5)
Exemple : SW4
Fig. 4.24
Réglage
Plage
Adresse
0-63
unité
intérieure
Adresse
0-99
circuit
frigorifique
Page 11 sur 23
NI 923 431
Platine
Tableau 4.2
Type
Exemple
2
Exemple
63
