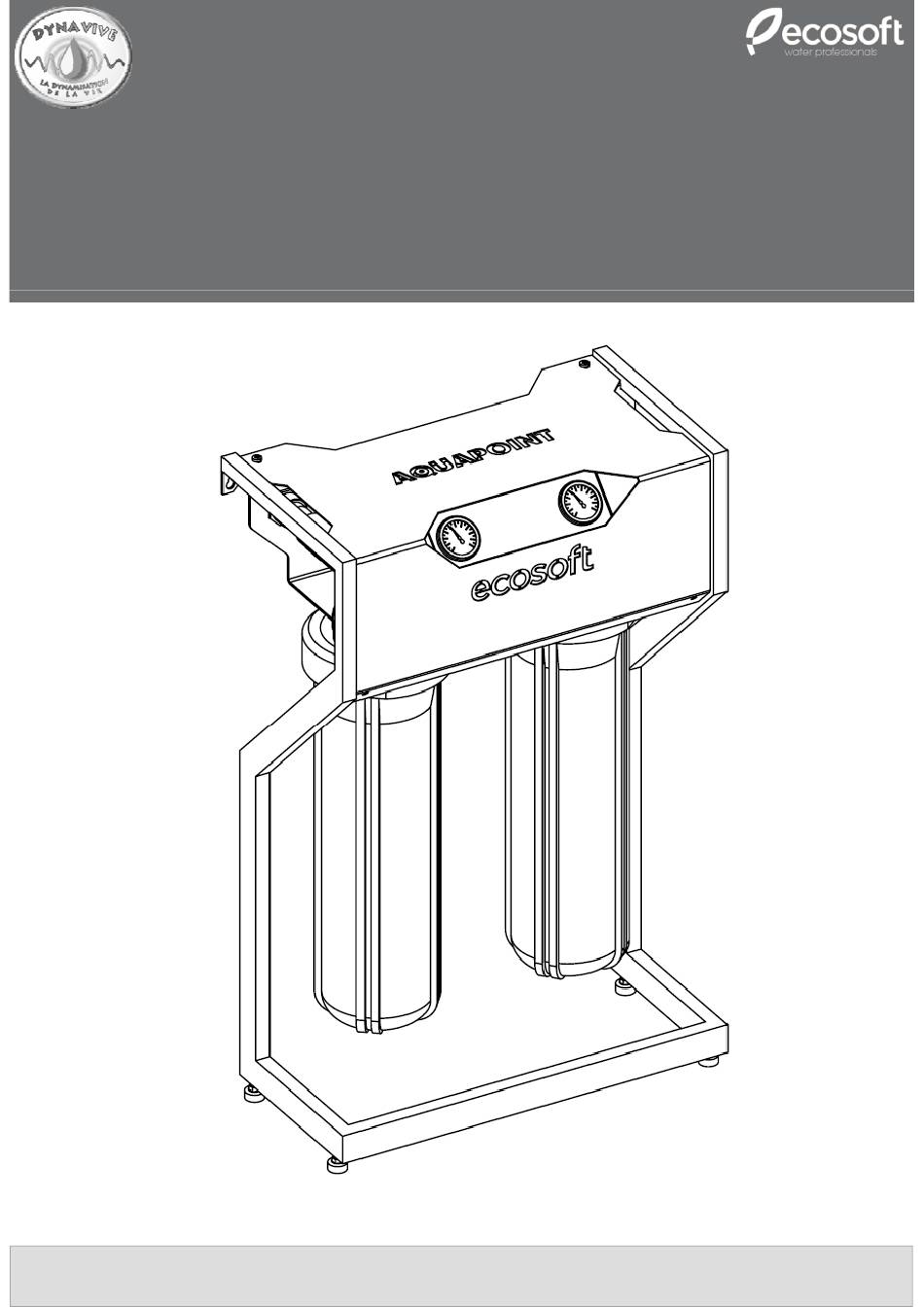

GUIDE D'INSTALLATION
& MODE D'EMPLOI du
filtre AquaPoint
Félicitations pour votre acquisition de ce filtre de purification de l'eau.
Prenez le temps de lire les instructions suivantes afin d'obtenir l'efficacité
maximum de votre appareil.
DYNAVIVE – 2 Avenue du 8 Mai 1945 – 95330 Domont (France)
Tél : 01.39.91.11.45
courriel : contact@dynavive.eu
site Web : www.dynavive.eu
Sarl au capital de 3000 € - SIRET: 484 641 691 00015 – APE: 518N - TVA intracom.: FR 39 484641691
Publicité
Table des Matières
Manuels Connexes pour DYNAVIVE AquaPoint
Sommaire des Matières pour DYNAVIVE AquaPoint
- Page 1 Félicitations pour votre acquisition de ce filtre de purification de l'eau. Prenez le temps de lire les instructions suivantes afin d’obtenir l’efficacité maximum de votre appareil. DYNAVIVE – 2 Avenue du 8 Mai 1945 – 95330 Domont (France) Tél : 01.39.91.11.45 courriel : contact@dynavive.eu site Web : www.dynavive.eu...
-
Page 2: Table Des Matières
Première mise en eau du filtre AquaPoint Maintenance – Déterminer quand remplacer les cartouches Maintenance – Remplacement des cartouches Quelques rappels importants et Garanties DYNAVIVE – 2 Avenue du 8 Mai 1945 – 95330 Domont (France) Tél : 01.39.91.11.45 courriel : contact@dynavive.eu site Web : www.dynavive.eu Sarl au capital de 3000 € - SIRET: 484 641 691 00015 – APE: 518N - TVA intracom.: FR 39 484641691... -
Page 3: Description Générale
MANUEL DE L'UTILISATEUR – FILTRE AQUAPOINT 1. DESCRIPTION GÉNÉRALE • Le filtre AquaPoint est destiné aux traitements de l'eau avant sa distribution dans un habitat qu'elle • Le filtre AquaPoint est destiné aux traitements de l eau avant sa distribution dans un habitat, qu elle provienne du réseau public ou bien d'une provenance individuelle privée (puits, forage, récupération eau de pluie, etc …) • AquaPoint peut être utilisé seul ou bien en complément d'autres systèmes de traitement de l'eau, en venant s'insérer dans une chaine globale de traitements plus complexes. • Le filtre résulte du jumelage de deux portes‐filtres Big‐Blue® de longueur 20". L'ensemble est présenté dans un cadre‐châssis en acier et il comporte sur son capot supérieur deux manomètres de é é d hâ i é i è... -
Page 4: Schéma Fonctionnel Du Filtre Aquapoint De Base
Porte filtre n°1 d'entrée Porte‐filtre n 1 d'entrée Porte filtre n°2 de sortie Porte‐filtre n 2 de sortie DYNAVIVE – 2 Avenue du 8 Mai 1945 – 95330 Domont (France) Tél : 01.39.91.11.45 courriel : contact@dynavive.eu site Web : www.dynavive.eu Sarl au capital de 3000 € - SIRET: 484 641 691 00015 – APE: 518N - TVA intracom.: FR 39 484641691... -
Page 5: Schéma Fonctionnel Du Filtre Aquapoint Avec Traitement
Porte‐filtre n°1 d'entrée Porte‐filtre n°2 de sortie Traitement annexe additionnel possible DYNAVIVE – 2 Avenue du 8 Mai 1945 – 95330 Domont (France) Tél : 01.39.91.11.45 courriel : contact@dynavive.eu site Web : www.dynavive.eu Sarl au capital de 3000 € - SIRET: 484 641 691 00015 – APE: 518N - TVA intracom.: FR 39 484641691... -
Page 6: Informations Techniques - Spécifications
(aucune) (1) La hauteur dépend de l'ajustement des pieds réglables. (2) Le débit maximal est donné pour des cartouches filtrantes de type SPUN. Il peut varier en fonction du type de cartouches installées. DYNAVIVE – 2 Avenue du 8 Mai 1945 – 95330 Domont (France) Tél : 01.39.91.11.45 courriel : contact@dynavive.eu site Web : www.dynavive.eu Sarl au capital de 3000 € - SIRET: 484 641 691 00015 – APE: 518N - TVA intracom.: FR 39 484641691... -
Page 7: Montages Et Configurations Possibles
MANUEL DE L'UTILISATEUR – FILTRE AQUAPOINT 3. MONTAGES ET CONFIGURATIONS POSSIBLES Grâce à sa conception le filtre AquaPoint peut être installé posé au sol ou Grâce à sa conception, le filtre AquaPoint peut être installé posé au sol ou bien accroché au mur. 3.1 MONTAGE POSÉ AU SOL Positionner le filtre sur une surface plane et résistante à la charge. Ajuster les pieds réglables pour obtenir une position parfaitement stable et horizontale. 3.2 MONTAGE ACCROCHÉ AU MUR • S'assurer de la solidité du mur à l'endroit souhaité pour l'installation. Le poids du filtre avec ses deux cartouches et une fois chargé en eau peut presque atteindre les 100 kg. Le système de fixation n'est pas fourni avec le filtre car il dépend du type de construction du mur (briques parpaing ciment etc ) Bien dépend du type de construction du mur (briques, parpaing ciment, etc …) Bien ... - Page 8 Vers l'arrière, côté mur Vers le bas Vers les côtés droit et gauche Vers le haut DYNAVIVE – 2 Avenue du 8 Mai 1945 – 95330 Domont (France) Tél : 01.39.91.11.45 courriel : contact@dynavive.eu site Web : www.dynavive.eu Sarl au capital de 3000 € - SIRET: 484 641 691 00015 – APE: 518N - TVA intracom.: FR 39 484641691...
-
Page 9: Changement Du Sens D'écoulement De L'eau Dans Le Filtre Aquapoint
MANUEL DE L'UTILISATEUR – FILTRE AQUAPOINT 3.4 CHANGEMENT DU SENS D'ÉCOULEMENT DE L'EAU DANS LE FILTRE AQUAPOINT La conception du filtre offre la possibilité d'inverser le sens du flux d'eau qui le traverse. Par défaut, en regardant le filtre de face, l'eau s'écoule dans le système de la gauche vers la droite. Si les contraintes d'installation sur site l'exigent (… par exemple, canalisation d'arrivée d'eau d'alimentation provenant par la droite du système, en fonction de son emplacement d'installation), alors il est possible d'inverser ce flux dans AquaPoint. ► Pour réaliser cela, il faut : (Il est conseillé que cette manipulation soit assurée par un professionnel) Ôter le capot supérieur du filtre AquaPoint pour faciliter les accès internes. Déconnecter les tuyaux d'entrée et de sortie au niveau des têtes noires de chaque porte‐filtre. Dévisser les 4 vis de fixation supérieure de la tête du premier porte‐filtre. Maintenir le porte‐filtre et le descendre de quelques centimètres pour le désolidariser complètement de son support de fixation supérieur : le faire pivoter sur lui même de 180° puis le complètement de son support de fixation supérieur : le faire pivoter sur lui‐même de 180 puis le ... -
Page 10: Connexion De Systèmes De Traitement Additionnels
Mamelon Unions vissées d'interconnexion DYNAVIVE – 2 Avenue du 8 Mai 1945 – 95330 Domont (France) Tél : 01.39.91.11.45 courriel : contact@dynavive.eu site Web : www.dynavive.eu Sarl au capital de 3000 € - SIRET: 484 641 691 00015 – APE: 518N - TVA intracom.: FR 39 484641691... -
Page 11: Cartouches Communes Disponibles Pour Le Filtre Aquapoint
Spécialisée en traitement(s) de l'eau, la société DYNAVIVE peut vous aider dans le choix des cartouches adaptées aux problèmes d'eau que vous rencontrez. N'hésitez pas à nous consulter … DYNAVIVE – 2 Avenue du 8 Mai 1945 – 95330 Domont (France) Tél : 01.39.91.11.45 courriel : contact@dynavive.eu site Web : www.dynavive.eu Sarl au capital de 3000 € - SIRET: 484 641 691 00015 – APE: 518N - TVA intracom.: FR 39 484641691... -
Page 12: Prérequis À L'installation Du Filtre Aquapoint
• L'ordre des cartouches (= ordre des traitements !) est capital en fonction du sens d'écoulement de l'eau dans le système, déterminé comme expliqué en section 3.4 ‐ page 9 ! • De même, certaines cartouches possèdent un sens de montage haut/bas à respecter impérativement sous peine, dans les cas les plus critiques, de complètement bloquer l'écoulement de l'eau dans le DYNAVIVE – 2 Avenue du 8 Mai 1945 – 95330 Domont (France) Tél : 01.39.91.11.45 courriel : contact@dynavive.eu site Web : www.dynavive.eu Sarl au capital de 3000 € - SIRET: 484 641 691 00015 – APE: 518N - TVA intracom.: FR 39 484641691... -
Page 13: Première Mise En Eau Du Filtre Aquapoint
‐ du volume d'eau filtré/traité par cette cartouche, filt é/t ité ‐ du type de traitement assuré par cette cartouche, certains traitements s'épuisant plus vite que d'autres. DYNAVIVE – 2 Avenue du 8 Mai 1945 – 95330 Domont (France) Tél : 01.39.91.11.45 courriel : contact@dynavive.eu site Web : www.dynavive.eu Sarl au capital de 3000 € - SIRET: 484 641 691 00015 – APE: 518N - TVA intracom.: FR 39 484641691... -
Page 14: Maintenance - Remplacement Des Cartouches
6.4 MAINTENANCE – REMPLACEMENT DES CARTOUCHES Pour remplacer les cartouches, les actions suivantes doivent être effectuées dans l'ordre indiqué sur l'étiquette de référence au bas du couvercle du système AquaPoint. l étiquette de référence au bas du couvercle du système AquaPoint. DYNAVIVE – 2 Avenue du 8 Mai 1945 – 95330 Domont (France) Tél : 01.39.91.11.45 courriel : contact@dynavive.eu site Web : www.dynavive.eu... - Page 15 • Rejeter environ 10 litres de première eau produite par le filtre : cela est nécessaire pour rincer les cartouches neuves installées (>poussières des médias internes). Le filtre AquaPoint est maintenant prêt à produire de l'eau correctement filtrée et traitée avec ses cartouches neuves. DYNAVIVE – 2 Avenue du 8 Mai 1945 – 95330 Domont (France) Tél : 01.39.91.11.45 courriel : contact@dynavive.eu site Web : www.dynavive.eu Sarl au capital de 3000 € - SIRET: 484 641 691 00015 – APE: 518N - TVA intracom.: FR 39 484641691...
