Sommaire des Matières pour DYNAVIVE PENTEK Merlin PRF-RO

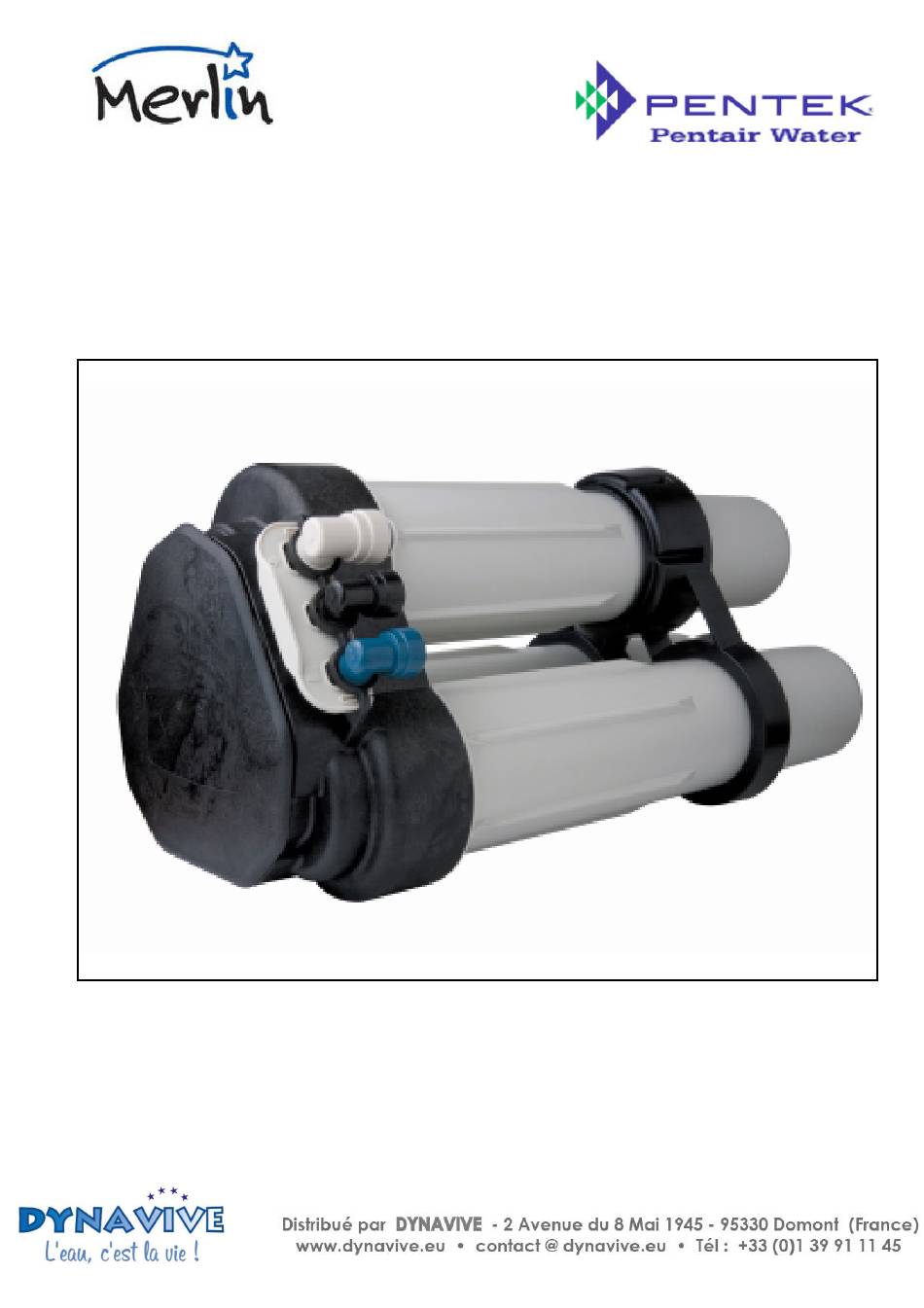

- Page 1 PRF-RO...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES MESURES DE SÉCURITÉ P . 20 SYSTÈME D’OSMOSE INVERSE BASIQUE P . 21 Ç INSTALLATION P . 27 ENTRETIEN DU SYSTÈME OI P . 31 REMPLACEMENT DU PRÉFILTRE, DU FILTRE DE SORTIE ET DES MEMBRANES OI P . 32 SPÉCIFICATIONS P . -
Page 3: Mesures De Sécurité
1 - MESURES DE SECURITE Lisez et effectuez attentivement toutes les étapes et les mises en garde avant d’installer et d’utiliser votre système d’osmose inverse. N’utilisez pas ce produit pour obtenir de l’eau traitée à partir de sources d’eau non potable. Cet appareil n’est pas prévu pour traiter de l’eau microbiologiquement dangereuse ou de qualité... -
Page 4: Système D'osmose Inverse Basique
2 - SYSTEME D’OSMOSE INVERSE BASIQUE Votre système d’osmose inverse (OI) est un appareil de traitement de l’eau. Il utilise la pression de l’eau pour inverser un processus physique naturel appelé osmose. L’eau, sous pression, passe à travers une membrane semi-perméable pour filtrer les minéraux et les impuretés. - Page 5 2 - SYSTEME D’OSMOSE INVERSE BASIQUE Certaines configurations n’incluent pas nécessairement tous les composants listés ci-dessous Membrane Jambe Carter (TFC-350 IND) de support et joint PN 4000569 PN 3038021 torique (2 pcs) (1 pc) Kit d'installation raccords et barre de verrouillage Carter PN 4000330 PN 1239705...
-
Page 6: Emplacement Du Système
2 - SYSTEME D’OSMOSE INVERSE BASIQUE Emplacement du système Le système d’osmose inverse est conçu pour être installé sous un évier, généralement dans la cuisine ou la salle de bain. Il peut être posé sur le sol dans une position qui n’induit pas de pression sur les coudes de déconnexion. Le robinet d’eau traitée OI s’installe sur l’évier ou sur le plan de travail à... - Page 7 2 - SYSTEME D’OSMOSE INVERSE BASIQUE Robinet avec disrupteur de charge Rejet 1/2" rouge Perméat 3/8" bleu Maintenir une distance minimale Raccord à l'égout Installer au-dessus du siphon en P Vanne d'arrivée d'eau Postfiltre charbon Ligne d'eau froide uniquement Manomètre Ç...
- Page 8 2 - SYSTEME D’OSMOSE INVERSE BASIQUE Robinet sans disrupteur de charge Perméat 3/8" bleu Maintenir une distance minimale Postfiltre charbon Ç Vanne d'arrivée d'eau ligne d’eau froide uniquement Arrivée d'eau 1/2" transparent Système d'osmose inverse Concentrat 3/8" noir Espace d'air requis: 1,5" Figure 3 : Installation standard dans une cave...
- Page 9 2 - SYSTEME D’OSMOSE INVERSE BASIQUE Manomètre Vanne d'arrivée d'eau Ligne d'eau froide uniquement Vanne solénoïde en entrée Préfiltre externe Arrivée d'eau 1/2" transparent Système d'osmose inverse Concentrat 3/8" noir Espace d'air requis: 1.5" En contact avec l'atmosphère Contacteur de niveau relié...
-
Page 10: Installationp
3 - INSTALLATION ETAPE 1 : Installation de la vanne d’alimentation d’eau froide ETAPE 2 : Installation de l’adaptateur pour le rejet à l’égout ETAPE 3 : Installation du robinet ETAPE 4 : Raccords de tuyauterie ETAPE 5 : Installation du module OI ETAPE 6 : Mise en route du système REMARQUE : Prenez contact avec un plombier professionnel si vous n’êtes pas familier avec les procédures de plomberie. - Page 11 3 - INSTALLATION 5. Branchez le tuyau bleu d’eau traitée de 3/8” en l’enfonçant fermement dans le raccord. 6. Si vous utilisez le disrupteur de charge, enfoncez le tuyau noir de 3/8” dans le petit raccord cannelé du collier. Le tuyau rouge de 1/2” s’enfonce dans le gros raccord cannelé. 7.
- Page 12 3 - INSTALLATION ATTENTION : N’essayez pas de monter ou accrocher le Positions systèmes système. Ne tentez pas de percer un trou sur Jambe Barre de le système. Si vous placez l’appareil au-dessus de support verrouillage du niveau du sol/du meuble, une étagère permanente et robuste est conseillé.
- Page 13 3 - INSTALLATION Le tableau ci-dessous montre le principe de codification des raccordements. Chaque raccord possède une embase unique « repérée » sur le manifold. Chaque raccord possède également un symbole graphique moulé avec le symbole correspondant sur le manifold. Symbole raccord Raccord Couleur des tubes...
-
Page 14: Entretien Du Système Oi
4 - ENTRETIEN DU SYSTEME OI Les composants du système OI sont conçus pour fonctionner avec un entretien minimal. Cependant, les membranes et les filtres devront être remplacés régulièrement. Faites fonctionner le système au moins deux minutes chaque jour pour des performances optimales. Pour une performance optimale, le système devrait être rincé... -
Page 15: Remplacement Du Préfiltre, Du Filtre De Sortie Et Des Membranes Oi
5 - REMPLACEMENT DU PREFILTRE, DU FILTRE DE SORTIE ET DES MEMBRANES OI 1. Fermez l’arrivée d’eau du système OI. 2. Réduisez la pression d’eau du système en ouvrant le robinet. ATTENTION : Même lorsque l’arrivée d’eau est fermée, les carters de la membrane et du préfiltre contiennent toujours une quantité... - Page 16 5 - REMPLACEMENT DU PREFILTRE, DU FILTRE DE SORTIE ET DES MEMBRANES OI 10. Remplacez le filtre de sortie. a. Pour sortir les raccords de la tuyauterie, appuyez sur les manchons des collets et tirez la tuyauterie. b. Jetez le filtre de sortie usagé. c.
-
Page 17: Spécifications
6 - SPECIFICATIONS Performances Conditions d’exploitation minimales et maximales Condition Minimum Maximum Pression à l’entrée 2.76 bar (40 psi) 5.52 bar (80 psi ) Température 4.44°C (40°F) 37.78°C (100°F) TDS à l’entrée 50 mg/L 2,000 mg/L Dureté à l’entrée 0 mg/L (0 grain) 171 mg/L (10 grain) Chlore à... -
Page 18: Guide De Dépannage
7 - GUIDE DE DÉPANNAGE Problème Cause possible Action Corrective Faible débit Augmentez la pression en entrée. Envisagez une de perméat Faible pression en entrée pompe. Utilisez des tuyaux plus courts. Augmentez le diamètre des tuyaux pour les distances plus longues. Faible température en entrée Augmentez la température ou la pression de l’eau en ou TDS trop élevés...
