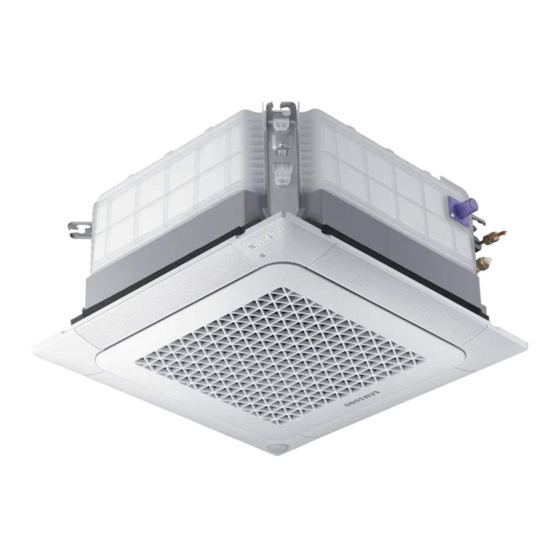

- Page 1 Climatiseur Manuel d'installation AC***NNNDKH • Merci d'avoir choisi un climatiseur Samsung. • Avant d'utiliser cet appareil, veuillez lire attentivement ce manuel et conservez-le pour pouvoir vous y reporter par la suite.
-
Page 2: Table Des Matières
Table des matières Informations de sécurité Informations de sécurité Procédure d'installation Étape 1 Vérification et préparation des accessoires Étape 2 Choix de l'emplacement d'installation Étape 3 Optionnel : Isolation du corps de l’unité intérieure Étape 4 Installation de l’unité intérieure Étape 5 Purge du gaz inerte contenu dans l’unité intérieure Étape 6 Découpe et évasement des tuyaux Étape 7 Raccord des tuyaux d'assemblage aux tuyaux réfrigérants Étape 8 Exécution de test de fuite de gaz... -
Page 3: Informations De Sécurité
• Suivez attentivement les précautions répertoriées ci- technique de SAMSUNG si l'unité dégage de la fumée, dessous qui sont essentielles pour garantir la sécurité le câble d'alimentation chauffe ou est endommagé, ou de l'équipement. -
Page 4: Informations De Sécurité
Informations de sécurité • À la réception, inspectez le produit pour vérifier qu'il n'a • Vérifiez que le climatiseur est raccordé à l'alimentation pas été endommagé pendant le transport. Si le produit conformément aux instructions fournies sur le schéma paraît endommagé, N'ESSAYEZ PAS DE L'INSTALLER et de câblage dans ce manuel. -
Page 5: Procédure D'installation
Procédure d'installation Étape 1 Vérification et préparation Étape 2 Choix de l'emplacement des accessoires d'installation Les accessoires suivants sont fournis avec l’unité intérieure. Leur type et les quantités sont susceptibles Exigences de l'emplacement d'installation de varier, en fonction des caractéristiques. •... - Page 6 500 (Position suspendue) 22,5 22,5 22,5 22,5 Raccord de sous-conduite L’orifice de sous-conduite n’est pas applicable pour les modèles Wind-Free. Modèle AC026NNNDKH AC035NNNDKH AC052NNNDKH AC060NNNDKH AC071NNNDKH Dimension nette 575 X 575 X 250 (W × D × H) Poids net 11.4...
-
Page 7: Impératifs D'espacement
1500 mm ou plus 20 mm Obstruction Étape 3 Optionnel : Isolation du corps (Unité: mm) de l’unité intérieure AC026NNNDKH Si vous installez une unité intérieure de type cassette AC035NNNDKH sur un plafond alors que la température dépasse 27°C Modèle AC052NNNDKH et que l’humidité... -
Page 8: Étape 4 Installation De L'unité Intérieure
Procédure d'installation Étape 4 Installation de l’unité ATTENTION intérieure • Assurez-vous que le plafond soit suffisamment résistant pour supporter le poids de l’unité intérieure. Les contraintes suivantes doivent être prises en compte Avant d'accrocher l’unité, vérifiez la résistance de pour déterminer l’emplacement du climatiseur. chaque boulon de suspension fixé. -
Page 9: Étape 5 Purge Du Gaz Inerte Contenu Dans L'unité Intérieure
Étape 5 Purge du gaz inerte contenu 3 Pour éviter toute fuite de gaz, retirez toutes les bavures sur l'extrémité coupée du tuyau, en utilisant dans l’unité intérieure un alésoir. L’unité intérieure est fournie avec une charge d’azote 4 Faites glisser un écrou évasé sur le tuyau et modifiez (gaz inerte), chargée en usine. -
Page 10: Étape 7 Raccord Des Tuyaux D'assemblage Aux Tuyaux Réfrigérants
Procédure d'installation Étape 7 Raccord des tuyaux Diamètre extérieur (mm) Couple (N•m) d'assemblage aux tuyaux réfrigérants Ø6,35 14 à 18 Il existe 2 diamètres différents de tuyaux de Ø9,52 34 à 42 réfrigérants : Ø12,70 49 à 61 • Un petit pour le liquide réfrigérant. •... -
Page 11: Étape 8 Exécution De Test De Fuite De Gaz
Étape 8 Exécution de test de fuite de gaz ATTENTION Afin de repérer d’éventuelles fuites de gaz sur l'unité • Veillez à effectuer l’isolation solidement en intérieure, inspectez le raccord de chaque tuyau de enveloppant sans laisser de vides. réfrigérant à l’aide d’un détecteur de fuite pour R-410A. 3 Achevez d'envelopper du ruban isolant autour du Avant de tirer l’installation au vide et de charger le circuit reste des tuyaux menant à... -
Page 12: Étape 10 Installation Du Flexible Et Du Tuyau D'évacuation
Procédure d'installation 3 Enveloppez le collier de serrage en métal et le tuyau Type d’isolant d'évacuation au moyen du large tampon d’étanchéité (Chauffage/ Refroidissement) fourni pour l’isolation et fixez-le au moyen de pinces. Taille du Standard Grande 4 Isolez la totalité du conduit d’évacuation situé à Tuyau tuyau Remarques... - Page 13 • Si le tube d’évacuation doit être installé plus haut, • Installez-le horizontalement. fixez-le verticalement dans la limite de 300 mm de la sortie du tuyau d’évacuation. S'il est rehaussé de plus de 550 mm, des fuites d’eau peuvent se produire. Être horizontal 20 mm ou plus Unité...
-
Page 14: Étape 11 Exécution De L'essai D'évacuation
Procédure d'installation Étape 11 Exécution de l'essai b Lorsque les branchements électriques sont terminés d’évacuation • Allumez les unités intérieure et extérieure. 1 Faites un test de fuite sur la partie du raccord du • Faites fonctionner le mode Cool. flexible avec le tuyau de tuyau d'évacuation : ATTENTION a Reliez un tuyau général au raccord du flexible de... -
Page 15: Étape 12 Connexion Des Câbles D'alimentation Et De Communication
Étape 12 Connexion des câbles Alimentation intérieure d'alimentation et de communication Max/Min Câble d'alimentation Alimentation intérieur ATTENTION ±10% 220 à 240V, 50Hz 1,5 mm², 3 fils • Souvenez-vous de toujours raccorder les tubes de réfrigérants avant d’effectuer les branchements Câble de communication électriques. -
Page 16: Étape 13 Optionnel : Rallonge Du Câble D'alimentation
Procédure d'installation Étape 13 Optionnel : Rallonge du ATTENTION câble d'alimentation • Lors de l’installation de l’unité intérieure dans une salle informatique ou de réseau, utilisez le câble de 1 Préparez les outils suivants. communication à double blindage (ruban aluminium / tresse en polyester + cuivre) de type FROHH2R. Outils Spéc. - Page 17 3 Insérez les deux côtés du fil de base du câble 6 Appliquez de la chaleur au tube de contraction pour d'alimentation dans la gaine de connexion. le contracter. • Méthode 1: Poussez le câble de base dans la gaine des deux côtés.
-
Page 18: Étape 14 Paramétrage Des Adresses De L'unité Intérieure Et Des Options Fonctionnelles
Procédure d'installation Étape 14 Paramétrage des adresses 2 Réglez les valeurs des options. de l’unité intérieure et des options ATTENTION fonctionnelles • 24 options sont disponibles au total : SEG1 à SEG24. Vous ne pouvez pas régler les adresses de l’unité •... - Page 19 Suivez les étapes indiquées dans le tableau suivant : Affichage de la Étapes télécommande 1 Fixez les valeurs SEG2 et SEG3 : a Fixez la valeur SEG2 en appuyant sur le bouton (Vent. basse) plusieurs fois jusqu’à ce que la valeur que vous souhaitez régler apparaisse sur l’écran de la télécommande.
- Page 20 Procédure d'installation Affichage de la Étapes télécommande 6 Appuyez sur le bouton (Mode). Fan et On apparaissent sur l’écran de la télécommande. 7 Fixez les valeurs SEG9 et SEG10 : a Fixez la valeur SEG9 en appuyant sur le bouton (Vent.
- Page 21 Affichage de la Étapes télécommande 11 Fixez les valeurs SEG14 et SEG15 : a Fixez la valeur SEG14 en appuyant sur le bouton (Vent. basse) plusieurs fois jusqu’à ce que la valeur que vous souhaitez régler apparaisse sur l’écran de la télécommande.
- Page 22 Procédure d'installation Affichage de la Étapes télécommande 16 Appuyez sur le bouton Mode. Fan et Off apparaissent sur l’écran de la télécommande. 17 Fixez les valeurs SEG21 et SEG22 : a Fixez la valeur SEG21 en appuyant sur le bouton (Vent.
- Page 23 3 Vérifiez que les valeurs d'options que vous avez réglées sont correctes en appuyant plusieurs fois sur le bouton (Mode) [SEG2, SEG3] [SEG4, SEG5] [SEG6, SEG8] [SEG9, SEG10] [SEG11 , SEG12 ] [SEG14 , SEG15 ] [SEG16 , SEG17 ] [SEG18 , SEG20] [SEG21 , SEG22] [SEG23, SEG24]...
- Page 24 Procédure d'installation Réglage des adresses de l’unité intérieure Numéro d’option pour une adresse d’unité intérieure : 0AXXXX-1XXXXX-2XXXXX-3XXXXX Avant d'installer une unité intérieure, assurez-vous de régler une adresse pour cette unité en suivant les étapes suivantes : 1 Vérifiez que l’unité intérieure est alimentée en courant électrique.
- Page 25 2 Définissez les options d'installation des unités intérieures, en vous référant au tableau suivant et en suivant les étapes dans Étapes communes de réglage des adresses et des options à la page 18. • Les options d'installation des unités internes sont configurées selon les valeurs par défaut de la table. AC026NNNDKH AC035NNNDKH Modèle...
- Page 26 Procédure d'installation Option SEG13 SEG14 SEG15 SEG16 SEG17 SEG18 Utilisation de la commande Réglage de l’ é mission de Temps maximum Fonction Page extérieure & commande de S-Plasma ion Commande du vibreur la commande extérieure d'utilisation du filtre niveau Indication Détails Indication Détails Indication Détails...
-
Page 27: Modifier Les Adresses Et Options Individuellement
Condition SEG14 Réglage Résultat Commande externe Commande de niveau Intérieur 1 Intérieur 2 Intérieur 3 Intérieur 4 Par défaut Non réglé (0) Esclave (Tout) Inactivité Utilisation Non réglé (0) Non réglé (0) Non réglé (0) Maître (Intérieur 1), Esclave (Intérieur 2, 3, 4) Activé... -
Page 28: Dépannage
Dépannage Affichage du témoin DEL Fonctionnement Décongélation Horloge Filtre Condition anormales Remarques Réinitialisation de puissance Erreur du capteur de température dans l’unité intérieure (circuit ouvert/court-circuit) Erreur du capteur d’échangeur thermique dans l’unité intérieure (circuit ouvert/court-circuit) Erreur de moteur du ventilateur de l’unité intérieure Erreur de capteur de température extérieure Erreur du capteur de température du condenseur... - Page 29 Note Français...
