HVB-G3
Information produit

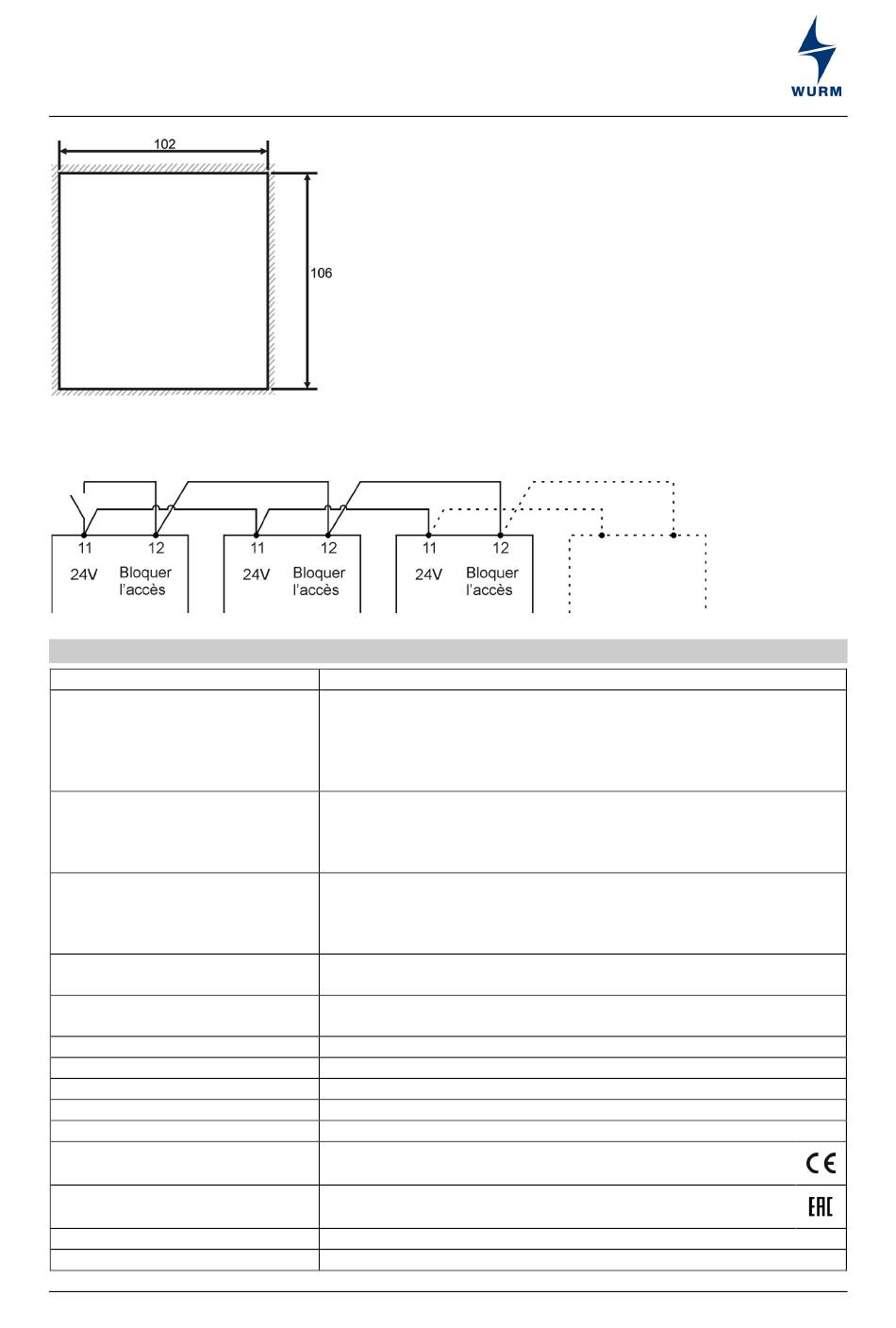

Découpe pour montage individuel
Câblage et connexion de plusieurs modules principaux
Caractéristiques techniques
Alimentation électrique
Communication du C-BUS
Communication du F-BUS
Entrées numériques
Sorties numériques
Dimensions
Température ambiante
Conformité CE
Conformité CAE
Validité à partir de
Page 4 de 4 Sous réserve de modifications techniques
230V~, +10% / -15%, 50Hz, max. 13VA
Écran graphique avec rétro-éclairage
4 x LED jaune, sélection du menu
Affichage
1 x LED rouge, clignote en cas de panne
1 x LED jaune, pour l'état de fonctionnement du C-BUS
1 x LED jaune, pour l'état de fonctionnement du F-BUS
Interface du bus CAN à 3 conducteurs, blindée, isolation
galvanique,
bornes Push-In 2,5mm² / prise RJ45 et résistance terminale
commutable pour la communication avec les appareils système
Interface du bus CAN à 3 conducteurs, blindée, isolation
galvanique,
bornes Push-In 2,5mm² / prise RJ45 et résistance terminale
commutable pour la communication avec les modules de terrain
6 x 24V=, alimentation propre, env. 5mA par entrée,
Bornes Push-In 2,5mm²
8 x contact à fermeture avec alimentation commune, 1A,
tension de mesure 230V~, bornes Push-In 2,5mm²
(l x h x p) 109 x 109 x 92mm
Boîtier
Plastique, film
Fixation
Dans le cadre de montage MGR, montage individuel avec ZEM
Fonctionnement : 0 à +55°C, stockage◌ ִ : -25 à +70°C
Poids
Environ 650g
−
2014/30/UE (directive CEM)
2014/35/UE (Directive basse tension)
−
−
TR TC 004/2011
TR TC 020/2011
−
RoHS II
Version 8.2.0
HVB-G3_V8.2.0_PI_2021-12_FR
