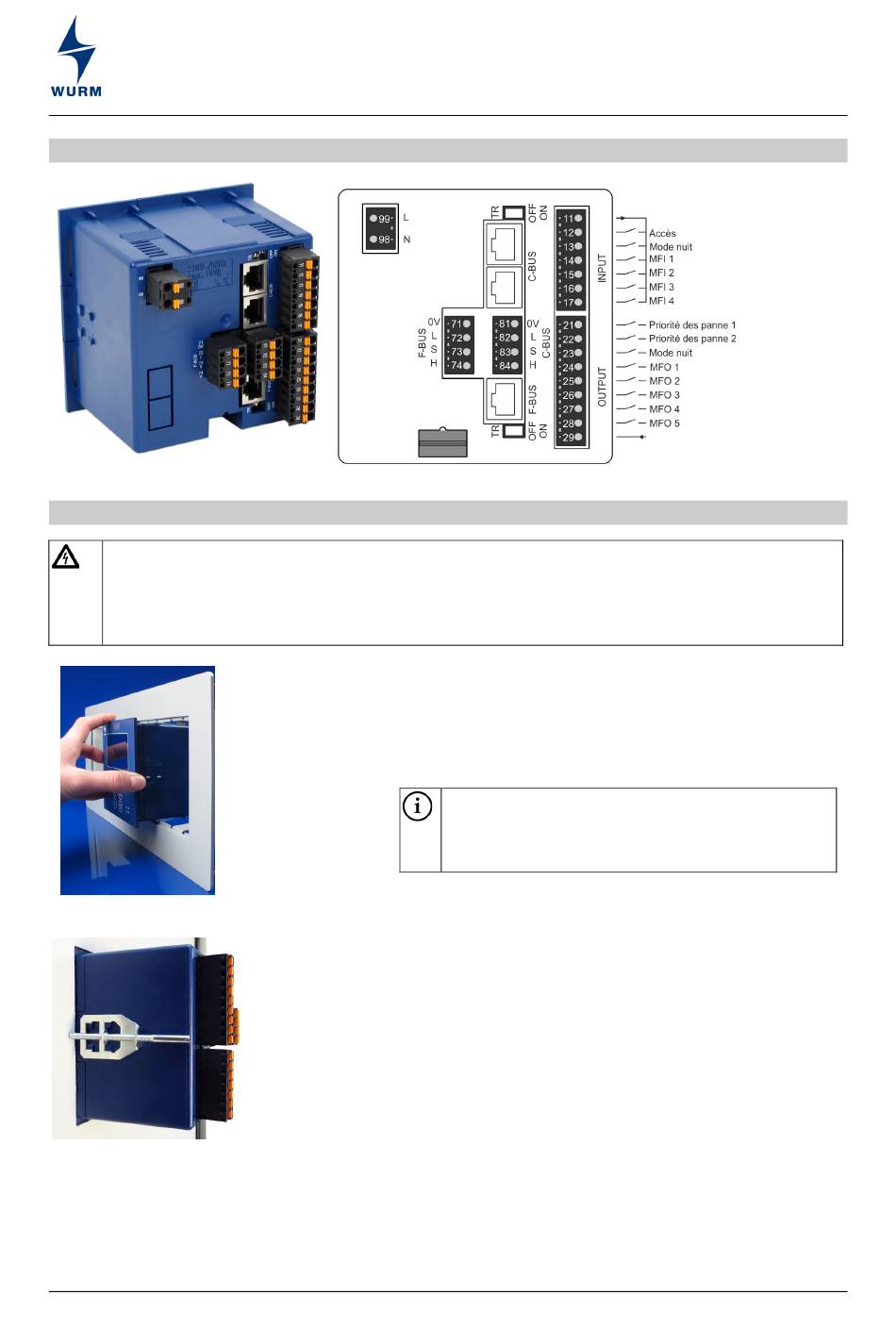

Schéma de connexion
Montage
AVERTISSEMENT
Danger de mort par électrocution et/ou incendie !
Lors du montage, mettez toute l'installation hors tension ! Dans le cas contraire,
l'appareil peut se trouver sous tension secteur et/ou externe même si la tension de
commande est hors service !
Montage dans le MGR
Montage avec ZEM
HVB-G3_V8.2.0_PI_2021-12_FR
Montage dans le cadre de montage MGR131/141 et
MGR231/241
Insérer l'appareil dans le cadre de montage jusqu'à
atteindre la butée, de sorte qu'il s'enclenche entre les
bornes à ressort.
AVIS
Veuillez tenir compte des informations produit
•
des cadres de montage MGR131/141 et
MGR231/241.
Montage individuel avec crampons à visser de type
ZEM
Installer l'appareil jusqu'à atteindre la butée dans une
découpe de porte d'armoire de commande. Fixer
ensuite l'appareil à la porte de l'armoire de commande
à l'aide des crampons à visser de type ZEM.
Sous réserve de modifications techniques
HVB-G3
Information produit
Page 3 de 4
