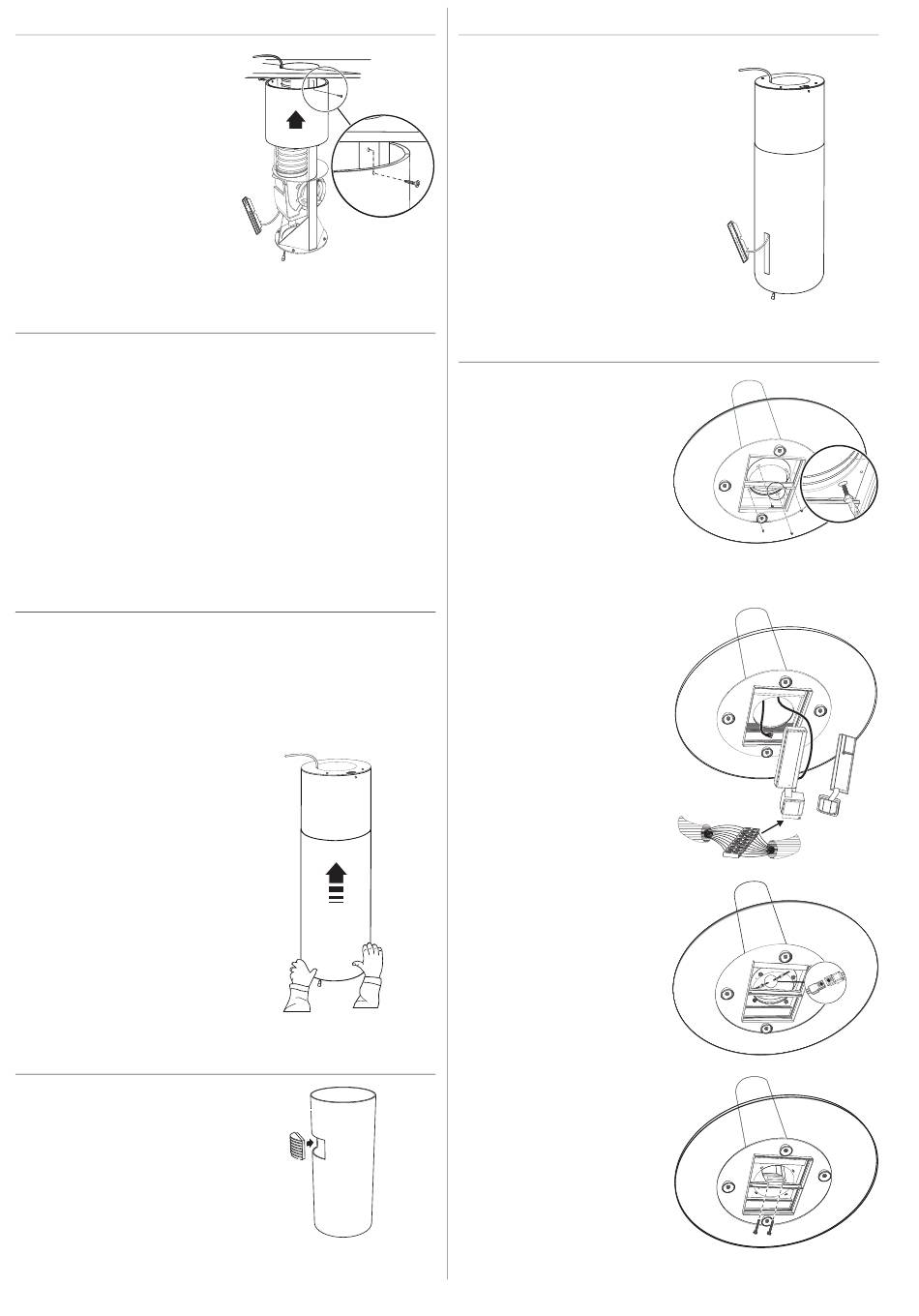

Pose de l'habillage supérieur de la cheminée
Faites glisser l'habillage supérieur
–
de la cheminée au-dessus du
châssis intérieur et fixez avec 2
vis. Si vous utilisez un moteur ex-
térieur, tenez compte du fait que
la cordon électrique du moteur
doit descendre à l'intérieur du
châssis en direction de l'unité de
commande-régulation. Dans les
faux-fonds du châssis intérieur,
vous trouverez des fentes permet-
tant le passage du câble.
Chronologie de montage alternative
Si vous constatez qu'il est impossible de faire glisser l'habillage supérieur
de la cheminée, par en bas, au-dessus du châssis intérieur, procédez de
manière légèrement différente:
Faites glisser l'habillage supérieur de la cheminée, depuis le haut, au-des-
–
sus du châssis intérieur inférieur.
Emboîtez le châssis intérieur supérieur sur le châssis inférieur et bloquez.
–
Mesurez, de préférence, la hauteur nécessaire.
Vissez le châssis intérieur au plafond.
–
Faites glisser vers le haut l'habillage de cheminée supérieur et vissez-le
–
au châssis intérieur.
Pose de l'habillage inférieur de la cheminée
Si nécessaire, faites à présent suffisamment de place sous la hotte, de ma-
nière à pouvoir faire glisser l'habillage inférieur de la cheminée au-dessus
du châssis intérieur.
Faites glisser l'habillage de la cheminée au-dessus du châssis intérieur,
–
en faisant en sorte que l'ouverture destinée au bandeau de commande
soit située à l'avant.
Pour éviter d'avoir à tenir l'habilla-
–
ge en permanence, vous pouvez
le coincer en bas, au niveau du
châssis intérieur, à l'aide d'un
tournevis.
Mise en place de la grille d'aération
Recyclage interne: installez la gril-
–
le d'aération dans l'orifice de la
cheminée inférieure et clipsez-la
dans la dérivation.
Evacuation extérieure: mettez en
–
place la grille d'aération (fonction
ornementale) dans l'orifice de la
cheminée inférieure.
IKD 954.1
Mise en place de l'organe de commande
Déballez si nécessaire l'organe de commande.
–
Guidez l'organe de commande
–
(qui pend en bas de la hotte) de-
puis l'intérieur à travers l'ouvertu-
re de l'habillage de la cheminée.
Insérez alors l'organe de comman-
–
de, depuis l'extérieur, dans l'ouver-
ture - et dans le bon sens.
Pressez avec précaution jusqu'à
ce que vous sentiez que l'organe
de commande est bien en place.
Fixation du moteur et de l'écran anti-vapeur
Fixez l'écran anti-vapeur en verre
–
à l'aide de quatre vis au châssis
intérieur.
Hotte avec moteur extérieur:
Retirez le capot de l'unité de com-
–
mande-régulation et raccordez le
cordon électrique du moteur à la
barrette de connexion schématisée.
Revissez enfin le capot de l'unité
–
de commande-régulation.
Pour toutes les hottes:
Raccordez le câble d'alimentation
–
électrique au câble correspondant
de l'unité de commande-régulation.
Fixez l'unité de commande-régula-
–
tion au-dessus de la baguette cen-
trale dans l'ouverture de la hotte
à l'aide de deux vis.
31
