WRM-4

5.3. Connexion de circuits en aval via un relais

Vous devez connecter un relais au WRM-4 :

pour des commutations qui nécessitent un courant d'une intensité supérieure à 250 mA ;

pour des commutations qui nécessitent une séparation galvanique (par ex. des sections de
voie) ;

pour des commutations vers une sortie d'un autre appareil connecté en aval du WRM-4.

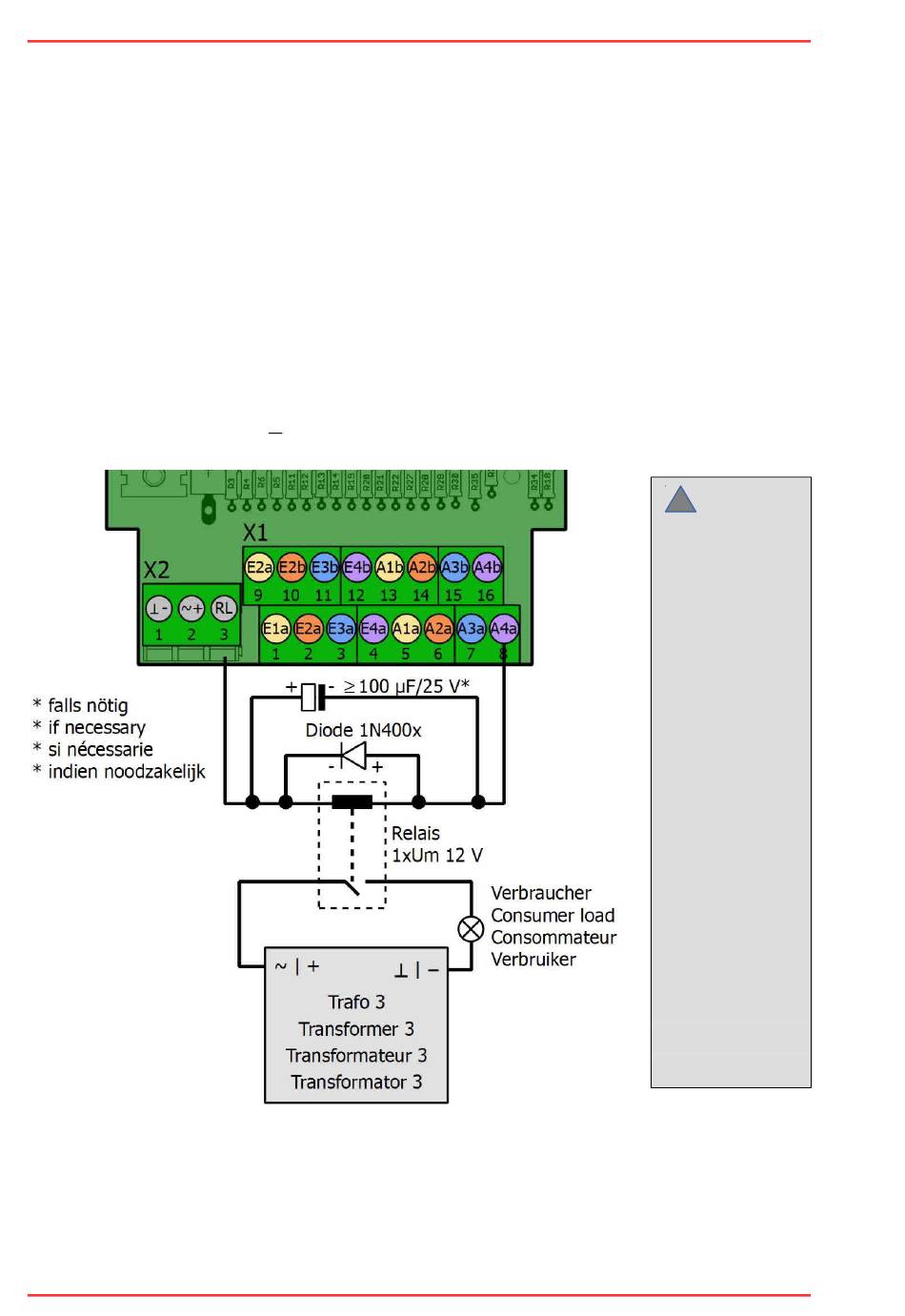

En outre, vous devez monter en parallèle au relais une diode de protection (par ex. 1N400x)
pour éviter la destruction de la sortie du WRM-4. L'anode (+) de la diode de protection doit
être connectée à la sortie du WRM-4.
Si le WRM-4 est alimenté en tension alternative, il peut arriver en cours de fonctionnement
que le relais ne commute pas correctement ("cliquetis"). Dans ce cas, il faut souder un
condensateur électrolytique (> 100 µF / 25 V) en parallèle au relais.
20 | Connexion d'autres appareils
tams elektronik
!
Attention:
Si vous
connectez une
sortie du WRM-4
directement
(sans relais) à
une sortie d'un
autre appareil
électronique, il
est possible
qu'un courant de
retour vers le
WRM-4 se crée.
Cela provoque la
destruction de la
sortie, voire de
tout le WRM-4.
