WRM-4

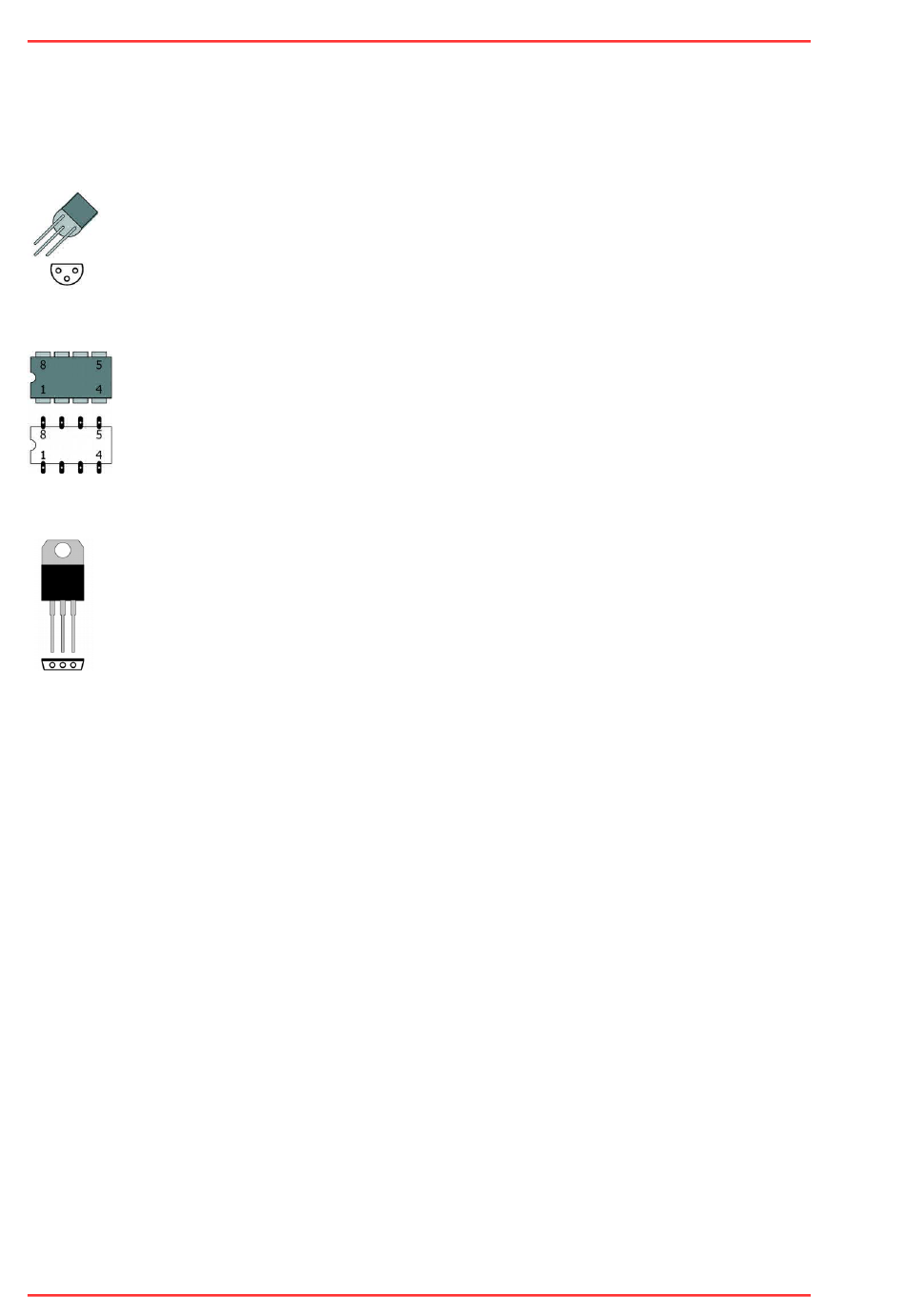

Transistors
Les transistors sont des amplificateurs qui transforment un courant faible en courant plus
puissant. Il en existe de différentes caractéristiques et formes. Le type du transistor est
imprimé sur le capot.
Les transistors de faible puissance (par ex. des types BC, BS, FET) ont un capot
demi-cylindrique (capot SOT). Les trois connexions des transistors bipolaires (par
ex. des types BC, BD et BT) sont désignées par "base", "émetteur" et "collecteur"
et sont représentées sur le schéma par les lettres B, E et C.
Circuits intégrés (CI)
Les CI ont des fonctions différentes selon leur type. La forme la plus courante de
boîtier est le boîtier "DIP" à 4, 6, 8, 14, 16 ou 18 "pattes".
Les CI sont très sensibles aux dégâts provoqués par le soudage (chaleur,
électricité statique). En conséquence, on soude des supports de CI dans lesquels
sont insérés ensuite les CI.
Régulateurs de tension
Les régulateurs de tension sont des circuits intégrés qui transforment un courant
d'entrée variable, irrégulier en un courant de sortie de tension constante. Ils sont
placés sous un capot de transistor avec trois connexions pour l'entrée, la sortie et
la masse.
Pour les régulateurs à capot plat TO, le dos vierge d'inscription est représenté par
un trait gras sur les schémas de montage.
Bornes juxtaposables
Les bornes juxtaposables sont des bornes à vis soudables. Elles permettent de raccorder les
câbles de connexion au circuit sans soudure, en toute sécurité - mais en restant détachables à
tout moment.
10 | Assemblage du prêt-à-monter
tams elektronik
