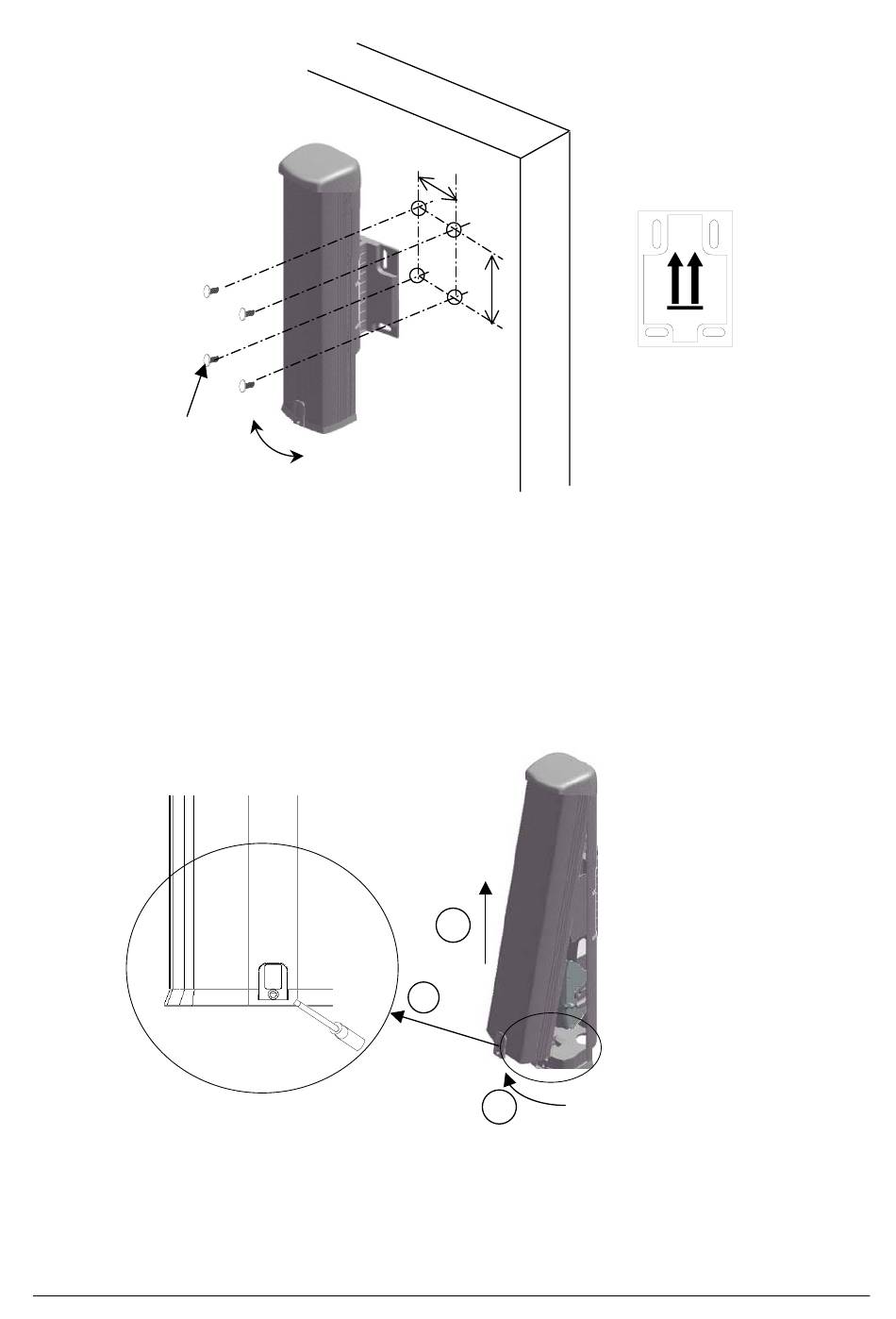

4 vis
Démontage du capot infrarouge
• Enlever la vis de fixation du capot infrarouge en veillant à ne pas perdre l'agrafe. (1)
• Faire glisser le capot infrarouge vers le haut jusqu'en butée dans la flasque supérieure.
(2)
• Dégager le capot infrarouge des rainures du châssis vers l'extérieur pour l'extraire. (3)
Raccordement du boîtier électronique
Il est conseillé d'utiliser une alimentation différente pour l'alimentation du module et du
chauffage.
Faire tourner le module pour
atteindre les trous de fixation du
support orientable
40
70
2
1
3
19
UP
DOWN
Vue arrière du
support orientable
