1. Modèles et composants des onduleurs
Ce guide d'installation rapide concerne les modèles d'onduleurs suivants :
Modèle d'onduleur Canal d'entrée
PVS-20-TL-SXD
PVS-30-TL-SX
4
PVS-33-TL-SX
PVS-30-TL-SY
4
PVS-33-TL-SY
PVS-33-TL-SI 4
Les modèles d'onduleurs -SX peuvent être équipés des options suivantes:
Option
;APD suffixe du modèle d'onduleur
;AFD suffixe du modèle d'onduleur
;DISPLAY suffixe du modèle d'onduleur
REMARQUE – Le modèle d'onduleur doit être choisi par un technicien spécialisé qui connaît bien les conditions d'installation de celui-ci ainsi que
D
les appareils qui seront installés à l'extérieur, et qui sait s'il doit être intégré dans un système existant.

1.1 Principaux composants de l'onduleur

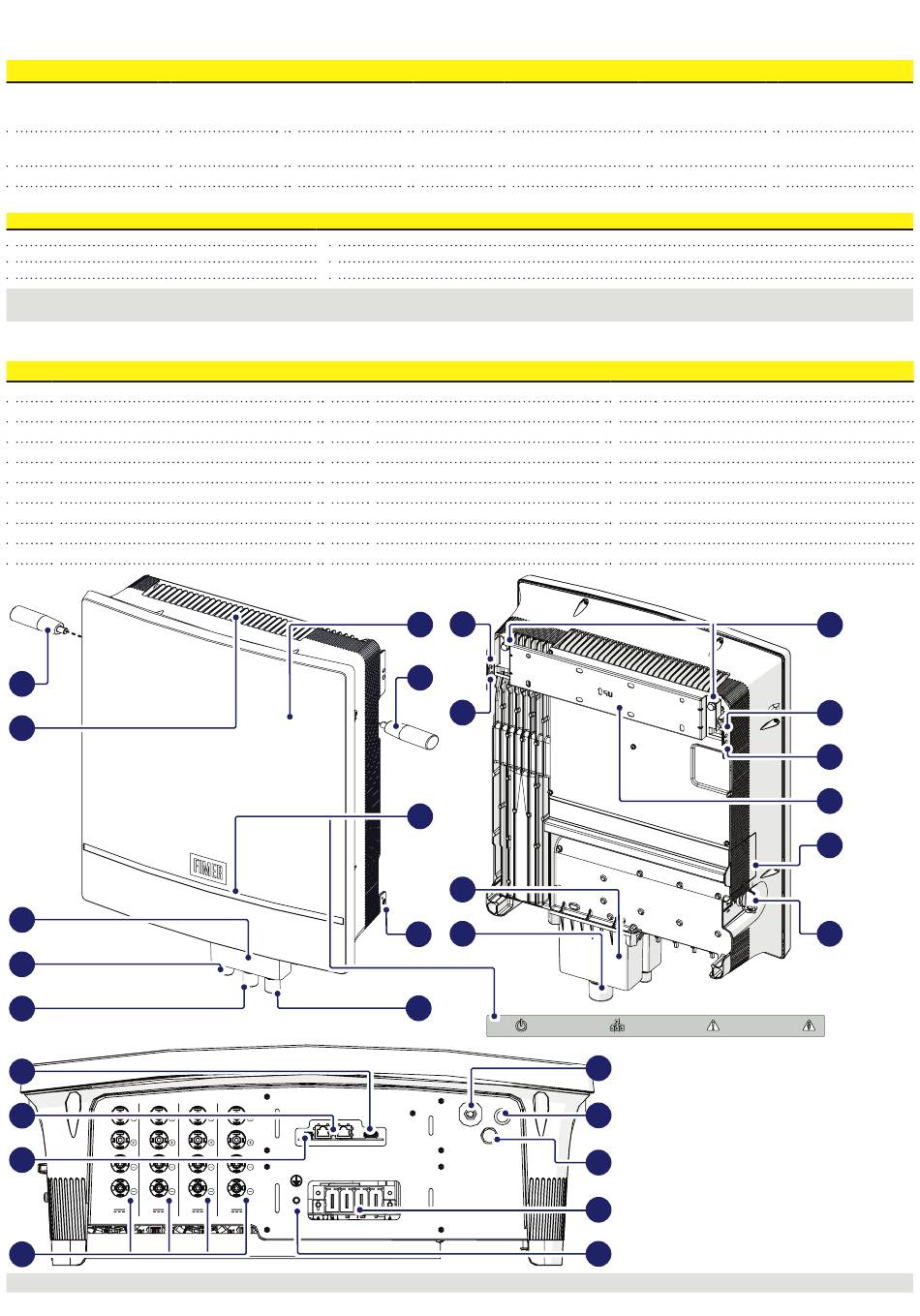

Vue externe de l'onduleur
01 Onduleur
02 Dissipateur thermique
03 Synoptique
04 Point de raccordement externe de la terre (PE)
05 Support de fixation
06 Plaque de ventilateurs
07 Interrupteur-sectionneur CC
08 Boîte de connexion de signaux
09
Boîtier de raccordement CA
25
02
08
20
21
10
11
A A
B B
12
A A
B B
IN1 IN2
13
LIRE LE MANUEL – Reportez-vous au manuel pour obtenir plus de détails sur le raccordement des signaux de communication et de commande.
E
Interrupteur CC
Oui
Oui
Oui
Description
• Onduleur équipé de la fonctionnalité "PID recovery"
• Onduleur équipé de la fonctionnalité "Arc Fault Detection"
• Onduleur équipé d'un affichage sur le capot avant
10
11
12
13
14
15
16
17
18
A A
B B
A A
B B
IN3 IN4
SPD CC Raccordement CC
Type 2 Entrée à 8 chaînes
Type 1+2 Entrée à 8 chaînes
Type 2 Entrée à 8 chaînes
Connecteur USB pour carte d'accessoires
Connecteurs Ethernet 1/2
Connecteur d'entrée numérique
Connecteurs d'entrée à raccord rapide
Connecteur d'antenne Wi-Fi
Bouton intelligent
Valve anti-condensation
Connecteur de sortie CA
Vis de fixation latérale (M5)
18
01
25
19
03
09
23
04
22
SPD CA
Type 2
Type 2
Type 2 (IT système)
19 Trou pour cadenas
20 Serre-câble d'entrée numérique (M20)
21 Serre-câble Ethernet 1/2(M25)
22 Serre-câble extérieur (M25)
23 Serre-câble CA (M40)
24 Point de raccordement interne de la terre (PE)
25 Poignées (en option)
26 Point d'ancrage arrière
14
15
16
17
24
Raccordement CA
Bornier enfichable
Bornier enfichable
Bornier enfichable
26
18
19
05
06
07
