Connexion de l'appareil à une sonde
Rendez-vous sur la page
garmin.com/transducers
ou contactez votre revendeur Garmin local pour connaître le
type de sonde adapté à vos besoins.
REMARQUE : si vous utilisez une sonde existante et que le connecteur à broches du câble de sonde ne
correspond pas au port de l'appareil, vous pouvez utiliser un adaptateur de câble de sonde pour connecter votre
sonde existante à cet appareil. Rendez-vous sur
garmin.com
pour plus d'informations sur les accessoires pour
sonde.
1 Suivez les instructions fournies avec votre sonde pour l'installer correctement sur votre bateau.
2 Acheminez le câble de la sonde vers le dos de votre appareil, en l'éloignant des sources d'interférences
électroniques.
3 Connectez le câble de la sonde au port approprié du socle.
Si l'appareil se comporte anormalement, il se peut que ce soit parce que le connecteur n'est pas bien en place.
Débranchez le connecteur du port, vérifiez l'alignement des broches et poussez fermement le connecteur dans
le port.
Considérations relatives au réseau NMEA 2000
AVIS
Si vous connectez l'appareil à un réseau existant NMEA 2000, localisez le câble d'alimentation NMEA 2000.
Vous n'avez besoin que d'un seul câble d'alimentation NMEA 2000 pour faire fonctionner le réseau NMEA 2000.
Il est conseillé d'utiliser un isolateur d'alimentation NMEA 2000 (010-11580-00) pour les installations où le
fabricant du réseau NMEA 2000 n'est pas connu.
Si vous installez un câble d'alimentation NMEA 2000, vous devez le raccorder au commutateur d'allumage du
bateau ou par l'intermédiaire d'un autre commutateur en ligne. Les appareils NMEA 2000 risquent de décharger
votre batterie si le câble d'alimentation NMEA 2000 est branché directement sur cette dernière.
Vous pouvez connecter votre appareil à un réseau NMEA 2000 sur votre bateau pour partager les données
d'appareils compatibles NMEA 2000 tels que des antennes GPS ou une radio VHF. Les câbles et connecteurs
NMEA 2000 nécessaires à ce type d'installation sont vendus séparément.
Cet appareil n'est pas alimenté par le réseau NMEA 2000. Vous devez connecter l'appareil à une source
d'alimentation
(Connexion du câble d'alimentation,
page 7).
Si vous ne maîtrisez pas bien NMEA 2000, lisez le « Référentiel technique pour les produits NMEA 2000 »
disponible sur garmin.com/manuals/nmea_2000.

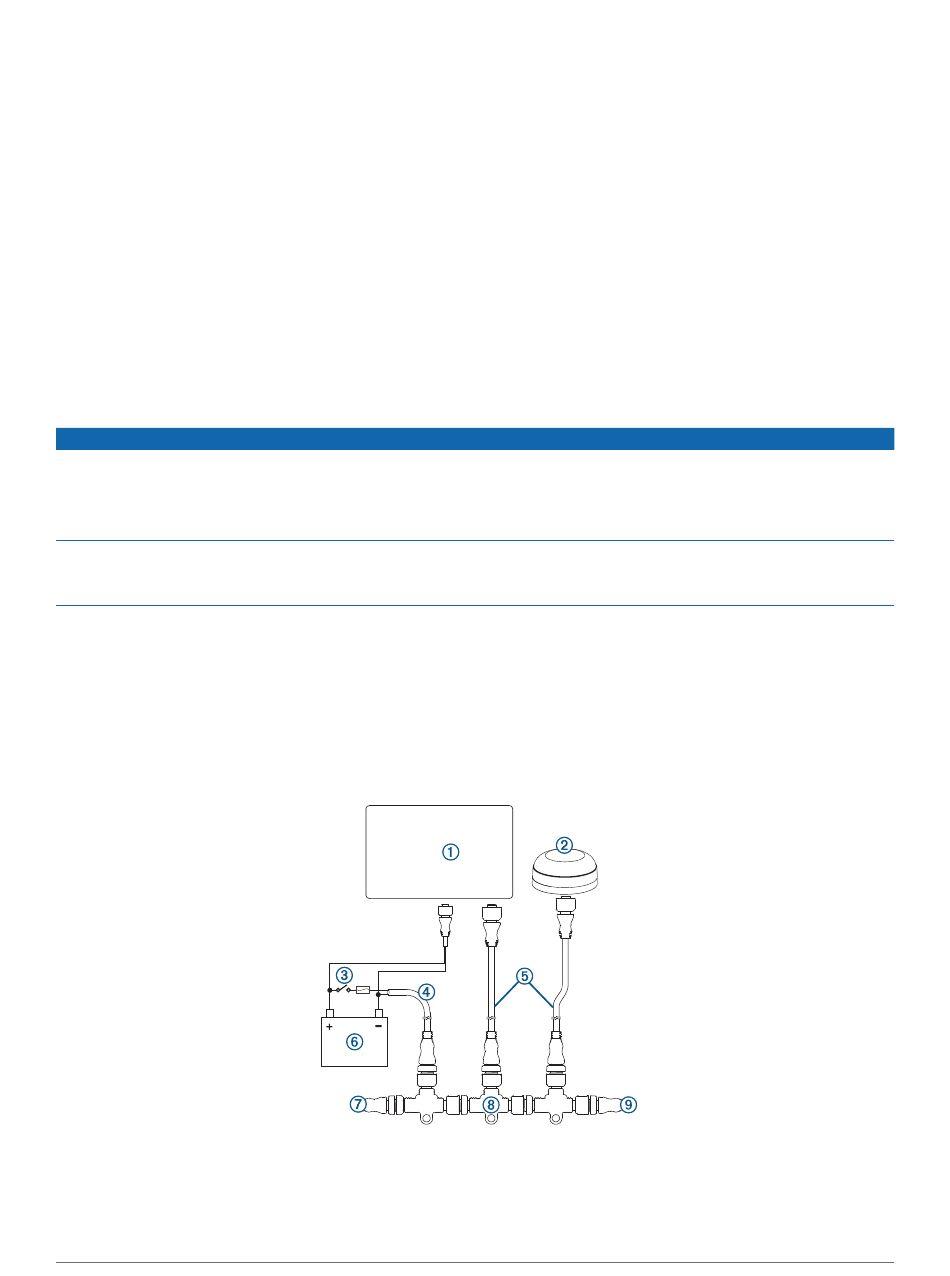

Le port nommé NMEA 2000 situé sur le support sert à connecter ce dernier à un réseau NMEA 2000 standard.
