Voyants
Le contrôleur FLEXmax Extreme ne possède pas d'affichage graphique. Il est équipé de quatre voyants qui
indiquent son état.
Le voyant supérieur, qui indique la charge, est bleu. Il s'allume lorsqu'une puissance PV supérieure à
10 watts est disponible. Il est fixe lors d'une charge intensive ou une égalisation. Il clignote lors d'une étape
d'absorption ou de charge flottante. L'afficheur du système MATE3 représente ces étapes sous forme de
modes de fonctionnement dans le menu Status (État). Voir la liste de modes à la page 32. Voir la page 79
pour une description des étapes de charge.
L'indicateur de charge ne se fixe pas lorsque la puissance PV disponible est inférieure à 10 watts. Il clignote
en charge à tension constante peu importe la puissance PV disponible. Notez que dans certains cas, il peut
s'allumer lorsque l'alimentation est disponible mais que le contrôleur ne charge pas. (Voir la Tableau 4 à la
page 30.)
Ce voyant clignote lors des mises à jour du microprogramme du FLEXmax Extreme (voir la page 51).
Le deuxième voyant vers le bas est le voyant d'état. Il s'agit d'un voyant tricolore qui peut être rouge, vert ou
orange. Ce voyant sert à indiquer la tension de la batterie ou l'état du chargeur. Voir le Tableau 2 à la
page 26.
Les modèles suivants indiquent généralement des étapes de charge spécifiques.
~
Le voyant devient orange (une combinaison des couleurs rouge et verte) lorsque les batteries sont
égales ou supérieures à 1,91 volt par cellule (Vpc). Il accompagne souvent la phase Bulk (Charge
intensive) ou Absorption.
~
Il devient vert lorsqu'il entre dans la phase Float (Flottant). Il demeure vert quelle que soit la tension de
la batterie jusqu'à ce qu'elle chute en-dessous de 2,08 Vpc. Ceci déclenche un nouveau cycle de
charge.
~
Il alterne entre orange et vert pendant l'égalisation. Il peut également clignoter en orange/rouge. (Voir
les pages 29 et 80.)
900-0150-03-00 Rév. A
État et informations

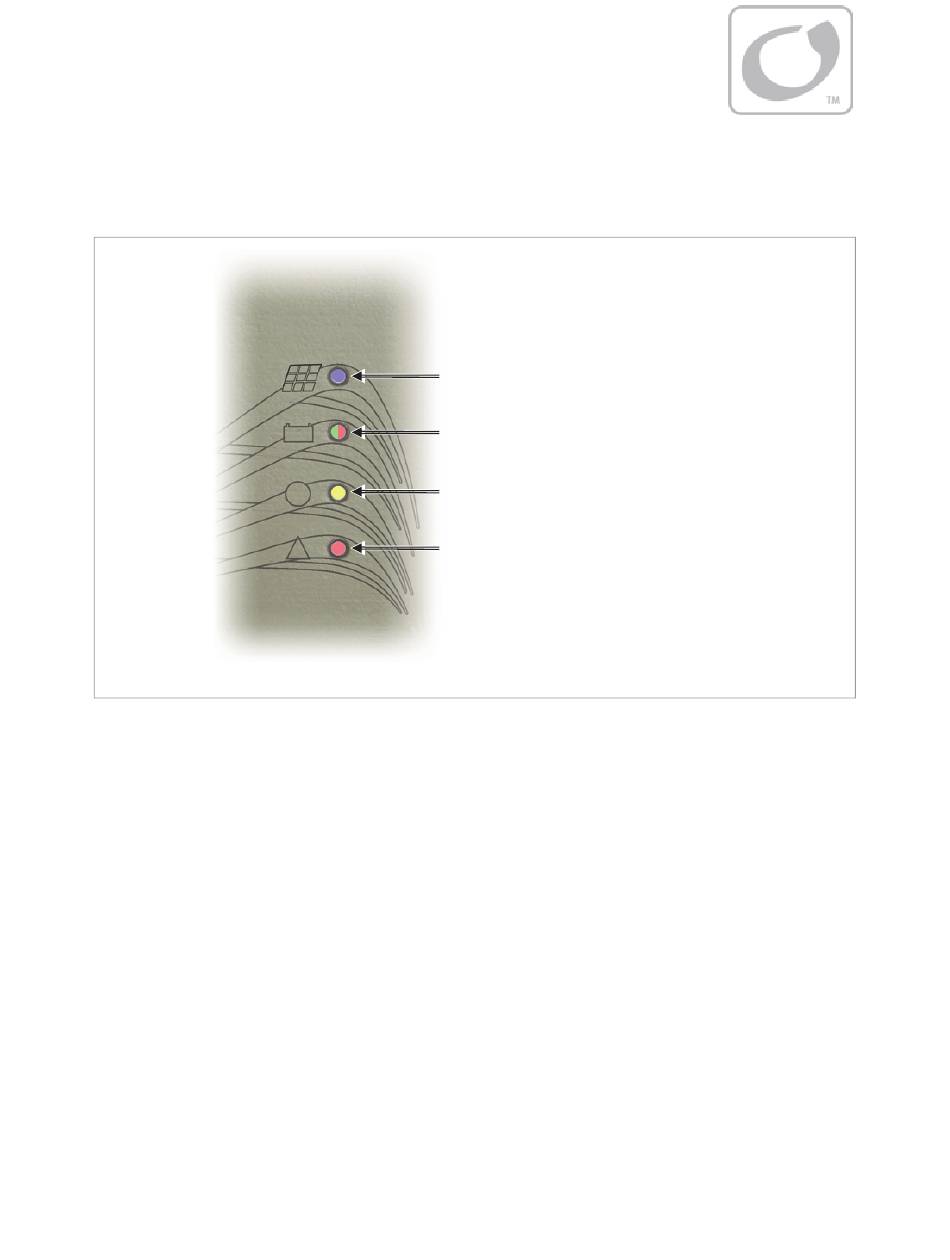

Indicateur de charge - voyant bleu
Indicateur d'état - voyant vert/rouge (ou orange)
Indicateur AUX - voyant jaune
Indicateur de défaillance - voyant
Figure 19
Voyants
25
