Installation
Démarrage
IMPORTANT :
Le FLEXmax Extreme est alimenté par le groupe de batteries. La tension de batterie doit être égale ou
supérieure à 10,5 volts pour alimenter le contrôleur de charge. Lorsque l'alimentation de la batterie est
détectée, le contrôleur de charge fait clignoter à deux reprises chacun ses voyants au cours d'un test
automatique.
Le voyant d'état (voir page 25) clignote alors pour afficher la tension nominale du circuit telle que détectée.
Chaque clignotement indique une graduation de 12 volts ; par conséquent, un clignotement = 12 V cc, deux
clignotements = 24 V cc et ainsi de suite.
Réglage de la tension nominale
Lors de la première mise sous tension, le FLEXmax Extreme détecte la tension de la batterie et utilise cette
valeur pour déterminer la tension nominale du circuit : un groupe de batteries de 12, 24, 36, 48 ou 60 volts CC.
Plages de détection pour chaque tension nominale de la batterie :
Circuit 12 volts : 10,5 à 15,7 V cc
Circuit 24 volts : au-dessus de 15,7 à 31,4 V cc
Circuit 36 volts : au-dessus de 31,4 à 43,2 V cc
Circuit 48 volts : au-dessus de 43,2 à 62,8 V cc
Circuit 60 volts : au-dessus de 62,8 à 78 V cc
Les batteries doivent se situer dans la plage de tension appropriée pour que la valeur relevée par le contrôleur
soit correcte. Par exemple, un groupe de batteries de 24 volts très fortement déchargé peut être considéré
comme un groupe de 12 volts et entraîner une charge inappropriée du contrôleur (ou aucune charge).
La tension nominale du circuit est normalement retenue. Si le FLEXmax Extreme est déconnecté des batteries
ou perd l'alimentation d'une autre manière, il continue à utiliser la tension nominale et les réglages
préalablement déterminés lors de sa remise sous tension.
22
Le contrôleur de charge détecte automatiquement la tension nominale de la
batterie lors de la connexion. Une fois réglé, il retient le paramètre de tension
nominale. Après un type quelconque d'arrêt ou de déconnexion, il reprend
automatiquement son fonctionnement.
La tension du générateur PV est automatiquement détectée lors de la connexion.
La tension du générateur PV ne doit jamais dépasser 150 V
Il est conseillé de rétablir les paramètres d'usine par défaut du FLEXmax Extreme
(voir la page 50) et de réinitialiser la tension nominale (voir ci-dessous) à chaque
révision importante du système ou si le contrôleur est déplacé.

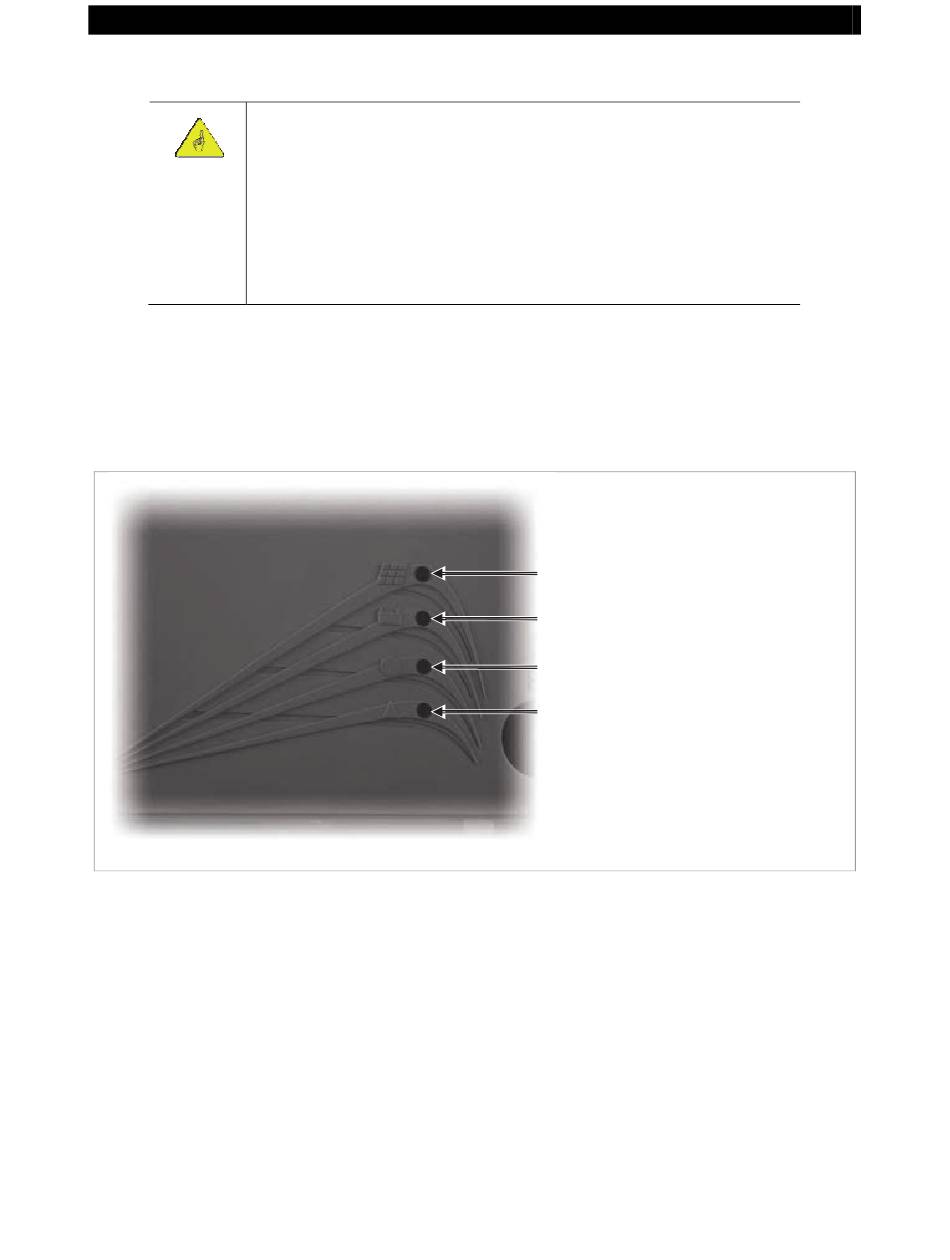

Figure 18
.
oc
Indicateur de charge - voyant bleu
Indicateur d'état - voyant vert/rouge (ou
orange)
Indicateur AUX - voyant jaune
Indicateur de défaillance - voyant rouge
Voyants
900-0150-03-00 Rév. A
