NordicTrack T 16.0 Manuel De L'utilisateur page 12

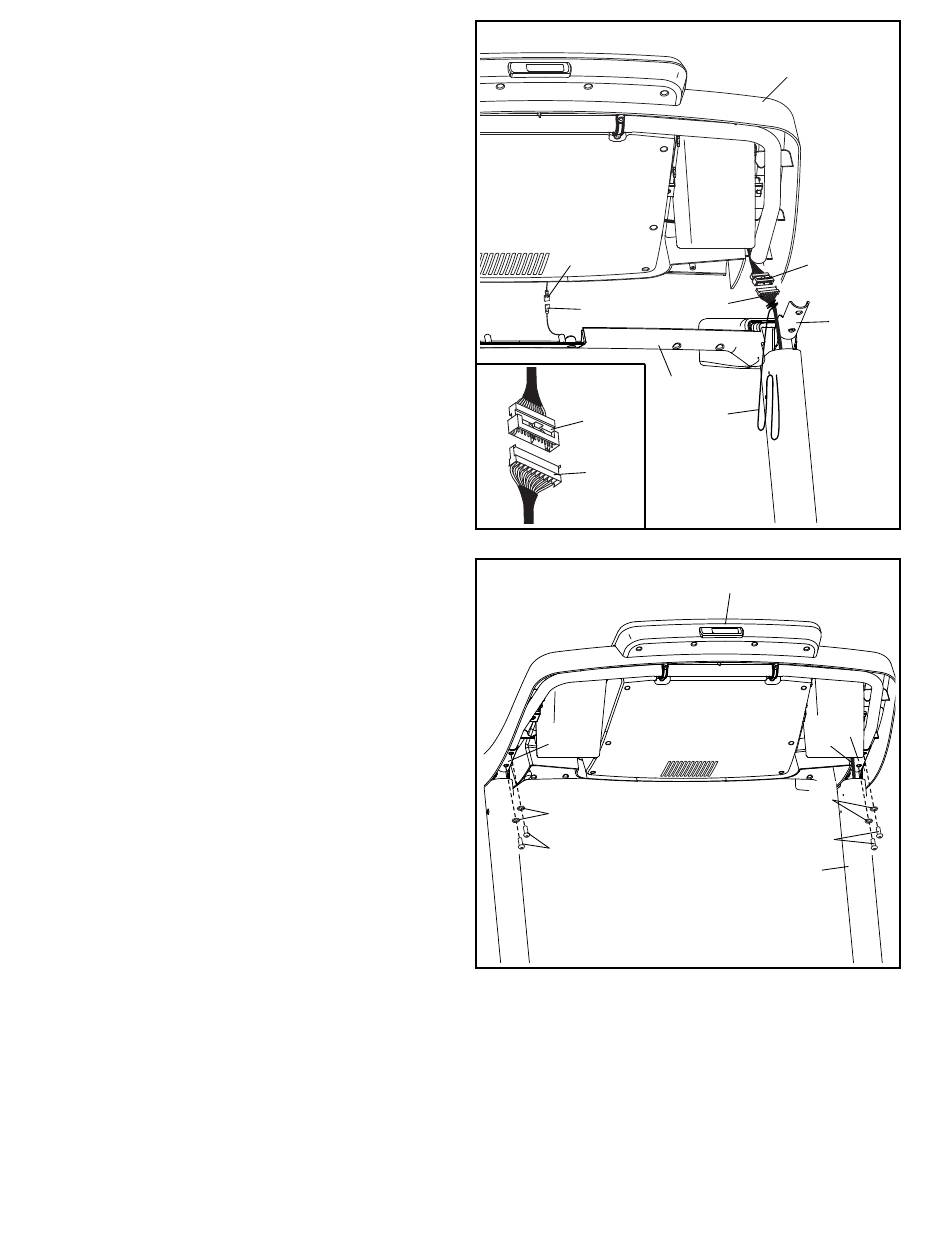

11. Avec l'aide d'une deuxième personne, tenez
l'assemblage de la console (G) près de la
Rampe (86) gauche et de la Rampe droite (non
illustrée).
Branchez le fil de terre (H) de l'assemblage de
la console dans le Fil de Terre de la Console
(105) sur la Barre Transversale du Détecteur
Cardiaque (93).
Voir le schéma encadré. Branchez le Fil du
Montant (81) dans le fil de la console (I). Les
connecteurs doivent glisser facilement l'un
dans l'autre et s'enclencher en place. Si ce
n'est pas le cas, tournez un des connecteurs et
essayez de nouveau. SI VOUS NE BRANCHEZ
PAS CORRECTEMENT LES CONNECTEURS,
LA CONSOLE PEUT ÊTRE ENDOMMAGÉE
QUAND VOUS L'ALLUMEZ. Ensuite, retirez
l'attache de fil (C) du Fil du Montant.
12. Posez l'assemblage de la console (G) sur les
supports sur les Rampes (86). Assurez-vous
que les fils ne sont pas pincés. Insérez l'ex-
cédant de Fil du Montant (81) dans le Montant
Gauche (89).
Attachez l'assemblage de la console (G) aux
supports sur les Rampes (86) à l'aide des quatre
Vis 5/16" x 3/4" (4) retirées durant l'étape 8, et
quatre Rondelles Étoilées 5/16" (11) ; ne serrez
pas encore complètement les Vis.
11
H
105
I
81
12
86
11
4
12
G
I
81
86
93
C
G
89 81
11
4
104
