Istruzioni di montaggio del WD Mobile
1 C B

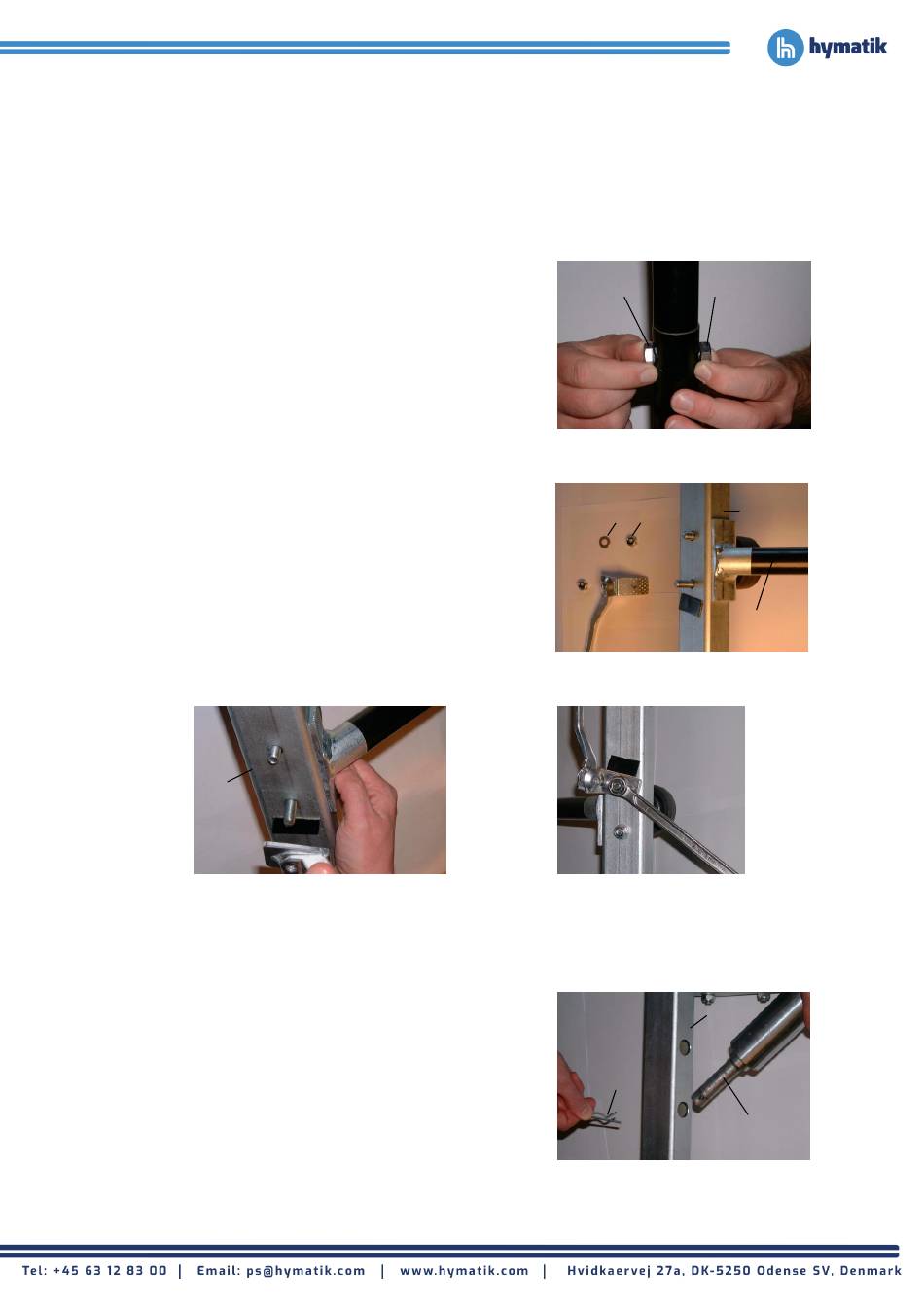

Montaggio della stanga di guida e del piede d'appoggio:
Montare le stanghe di guida G e H, inserire il bullone C
nella stanga di guida attraverso il foro e quindi il dado B
(vedere foto 1 e fig. 1).
2 E D F
Collegare la stanga di guida assemblata al telaio F
(vedere foto 2 e fig. 1). Montare la rondella E e il
controdado D.
G+H
4
I
3
Montare il piede d'appoggio, avvitarlo completamente verso il basso e farlo scorrere lungo la piastra
incollata. Montare il controdado D (vedere foto 3+4 e fig. 1).
5 F
Montaggio dei rulli:
Inserire il rullo J nel foro del telaio F e montare la chiavetta A
(vedere foto 5 e fig. 1).
A
J
