Notice de montage WD Mobile
1 C B

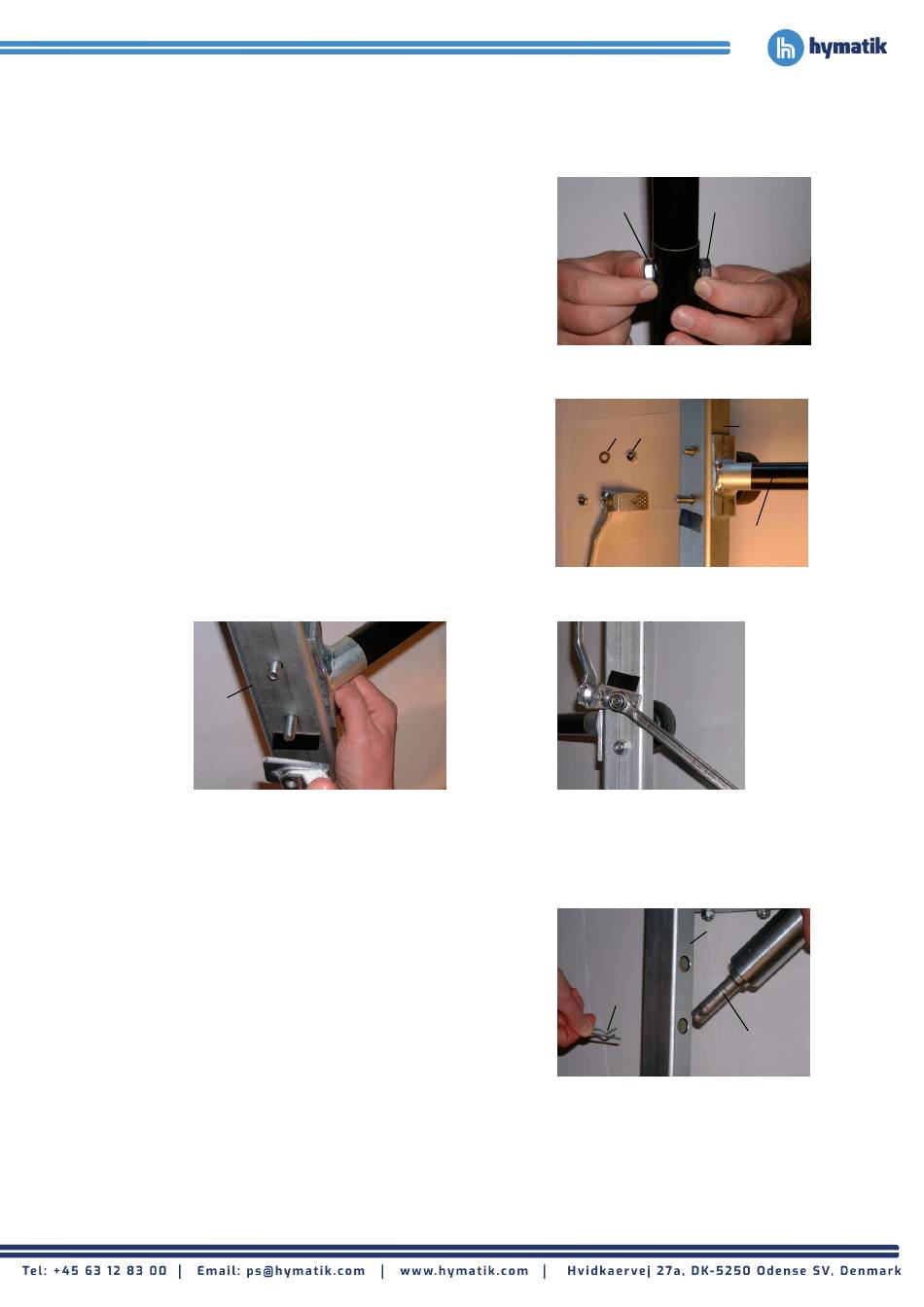

Montage de la barre de conduite et de la béquille :
Les barres de conduite G et H sont montées, la vis C
est introduite dans la barre de conduite et l'écrou B
est mis en place (cf. Photo 1 et Fig. 1).
2 E D F
La barre de conduite est assemblée au châssis F
((cf. Photo 2 et Fig. 1). La rondelle E et le bouchon
d'obturation D sont montés.
G+H
4
I
3
La béquille I est montée, vissée vers le bas et appliquée sur la plaque collée.
Le bouchon d'obturation D est monté (cf. Photos 3+4 et Fig. 1).
5 F
Montage des galets :
Placer le galet J dans le trou du châssis F et monter
(cf. Photo 5 et Fig. 1).
la goupille A
A
J
