6. VERIFICATION DE LA CONNEXION DU FIN DE
COURSE.
1)
Amener manuellement le portail en ouverture et vérifier que,
lorsque le vantail est ouvert, la led FCC est allumée et que
la led FCA est éteinte.
2)
Amener manuellement le portail en fermeture et vérifier que,
lorsque le vantail est fermé, la led FCA est allumée et que la
led FCC est éteinte.
3)
Si les leds sont inversées, échanger leurs cables branchés sur
les bornes 12 et 13.
7. VERIFICATION DU SENS DE ROTATION.
1)
Débloquer l'opérateur, conduire manuellement le portail
jusqu'à mi-course et bloquer à nouveau l'opérateur.
2)
Alimenter le système, puis presser le poussoir de RESET.
3)
Commander " Open " à l'opérateur, vérifier que le portail se
déplace dans la direction d'ouverture, puis presser le pous-
soir de RESET pour arrêter le mouvement du vantail.
4)
Si le sens de rotation est erroné, inverser le câblage des câbles
T1 et T3 du moteur électrique.

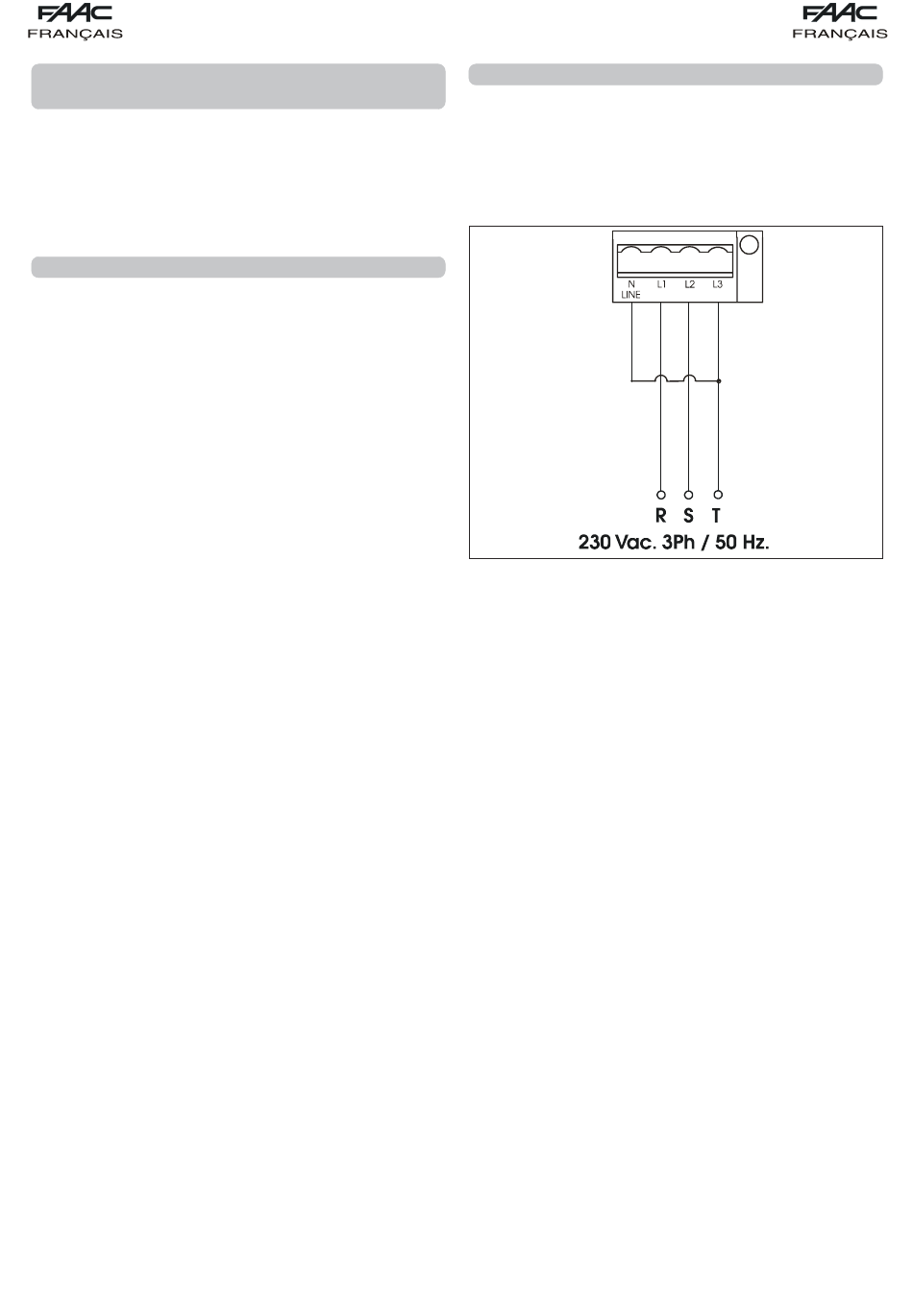

8. CONNEXIONS ELECTRIQUES AVEC 230V 3ph.
Pour connecter la platine 844 T à une Ligne 230 V triphasée,
respecter le schéma de la Fig. 8.
N.B.: Le moteur électrique du motoréducteur doit appartenir
au type 230V 3ph.
17
Fig. 8
