Informations destinées aux installateurs

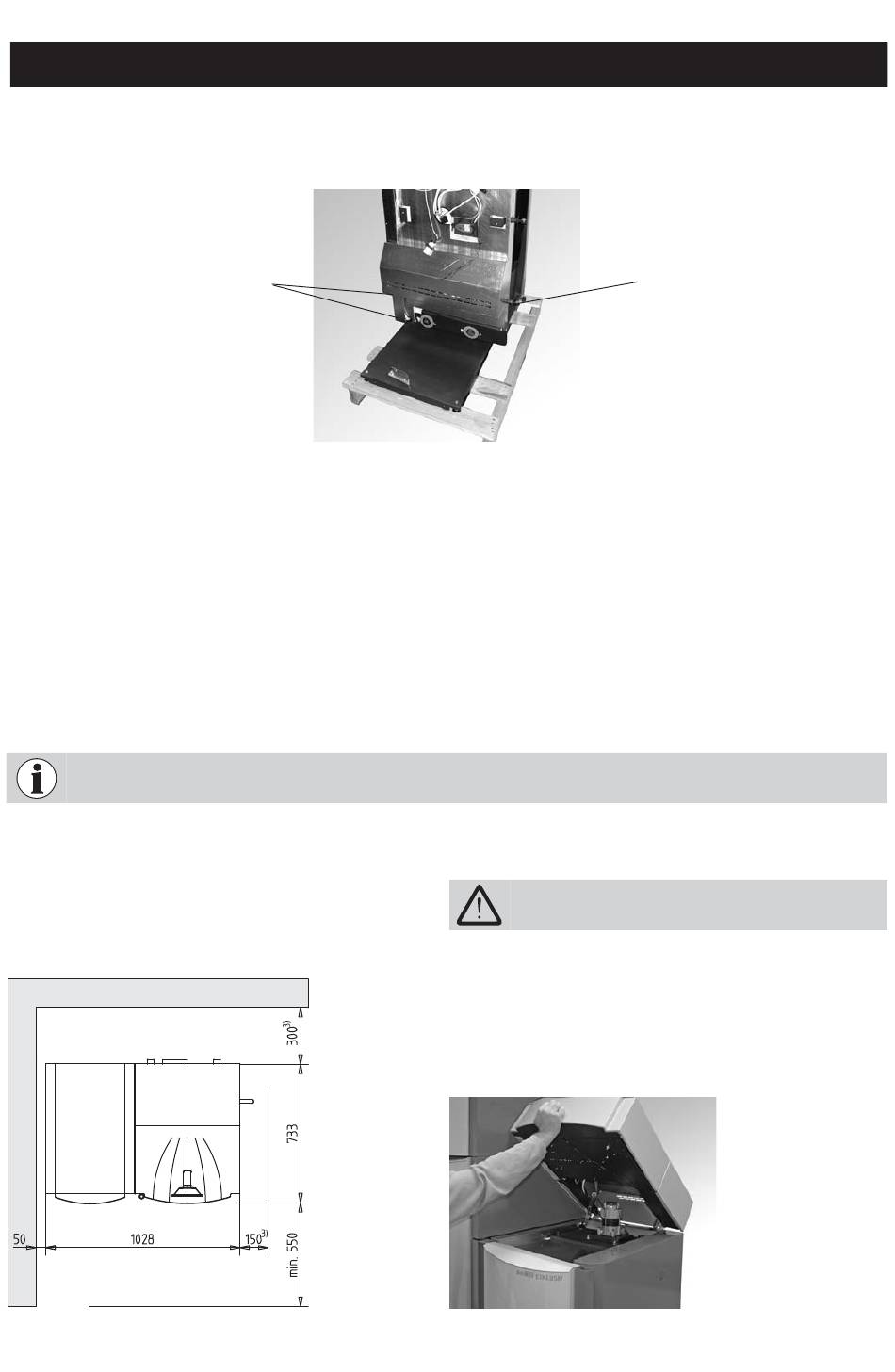

2.2.3 Démonter la plaque de fond
–
Retirer 2 écrous à l'arrière, 1 écrou devant à droite (fig. 31a) et soulever la chaudière de la plaque de fond.
visser 2 écrous au dos
2.3
Installation
La chaudière peut être installée sans fondations, directement sur un support non inflammable. S'il est prévu d'utiliser des
fondations, nous recommandons de les fabriquer aux cotes de la chaudière, de sorte que les quatre vis de réglage aient une
bonne assise. A l'aide des quatre vis de réglage, positionner la chaudière à l'horizontale ou légèrement inclinée vers l'avant.
Prière de respecter les points suivants :
– Respecter les dégagements minimaux pour le raccordement, le nettoyage et l'entretien (voir 2.4).
– Installer la chaudière exclusivement dans des locaux secs.
– Pour la chaufferie, respecter les prescriptions et directives locales en vigueur.
– Garantir une bonne aération et un bon dégagement de l'air du local d'installation (voir 1.5).
L 'air de combustion doit être exempt d'halogènes et d'hydrocarbures (produits de lavage, par ex. de machines à
laver) ; dans le cas contraire, des dysfonctionnements peuvent survenir.
2.4
Dégagements minimaux
Toutes les cotes en mm :
3)
Le dégagement minimal peut, après accord,
être réduit de 50 mm au maximum.
Fig. 32
BioWIN – vue de dessus
Fig. 31a
Démonter la plaque de fond
Pour les travaux de nettoyage, le panneau de commande doit
être entièrement relevé – fig. 32a. De ce fait, ne pas poser le tube
de fumées, les composants hydrauliques et les tubes de rac-
cordement, directement derrière le panneau de commande.
Fig. 32a
11
visser 1 écrou devant à droite
Observer les prescriptions relatives à l'installation de
chaudières dans des chaufferies!
Ouvrir le tableau de commande pour le nettoyage
