DR5000 Digicentrale
10.1 ext88N/S88N® module de rétro-signalisation (DR4088CS)
www.digikeijs.com
*R-Bus,B-Bus sont des marques déposées et enregistrées de Modelleisenbhan GmbH . XpressNet et RS-Bus sont des marques déposées et enregistrées sous le nom de Lenz.7474
Firmware 1.6.1 du 21/07/2021

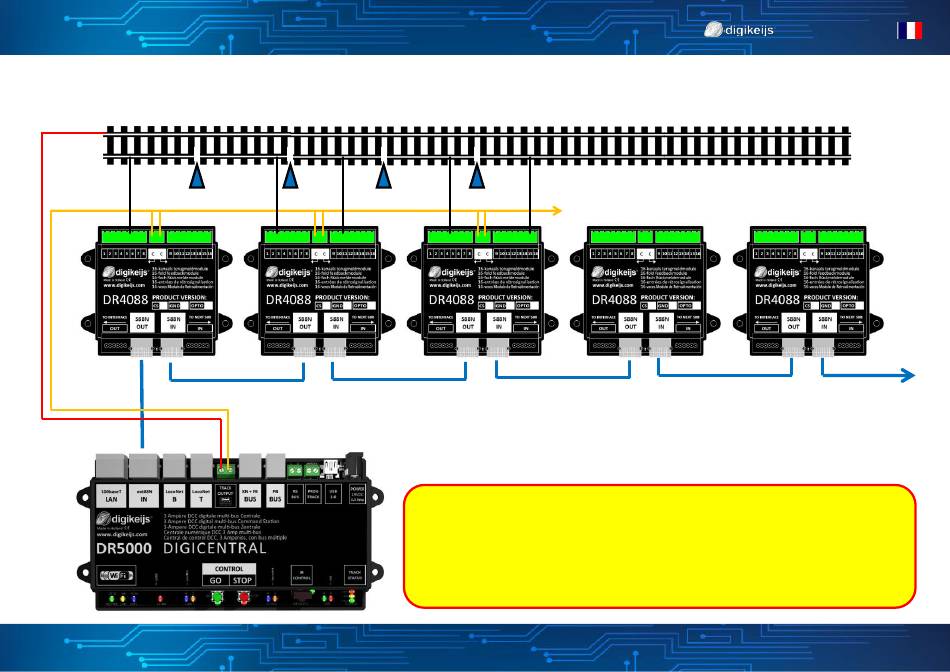

Configuration de la DR5000 avec des modules de rétro-signalisationS88N.
Dans cet exemple, les modules de rétro signalisation DR4088CS (par consommation de courant) sont utilisés.
Ces modules de rétro-signalisation sont connectés entre eux avec des câbles STP et avec la centrale DR5000.
Vous pouvez raccorder un maximum de 16 modules S88N avec 16 entrées sur le contrôleur. Au total, il y a 256
points de rétro signalisation possibles via l'entrée S88N / ext88N.
Attention avec l'exploitation en système 3 rails: En raison du pont en H (sortie de voie) de la DR5000, les
modules de retro-signalisations DR4088GND ne doivent pas être utilisés par retour de masse
commune c'est généralement le cas. Cela conduit inévitablement à la destruction de la DR5000.
La même chose s'applique à tous les autres dispositifs de rétrosignalisation (d'autres fabricants y
compris) qui commutent à la masse par retour à la voie. Si un modéliste veut gérer et recevoir une
"retro" en 3rails avec la DR5000, le DR4088OPTO est Impératif.
74
