7.1 ext 88N

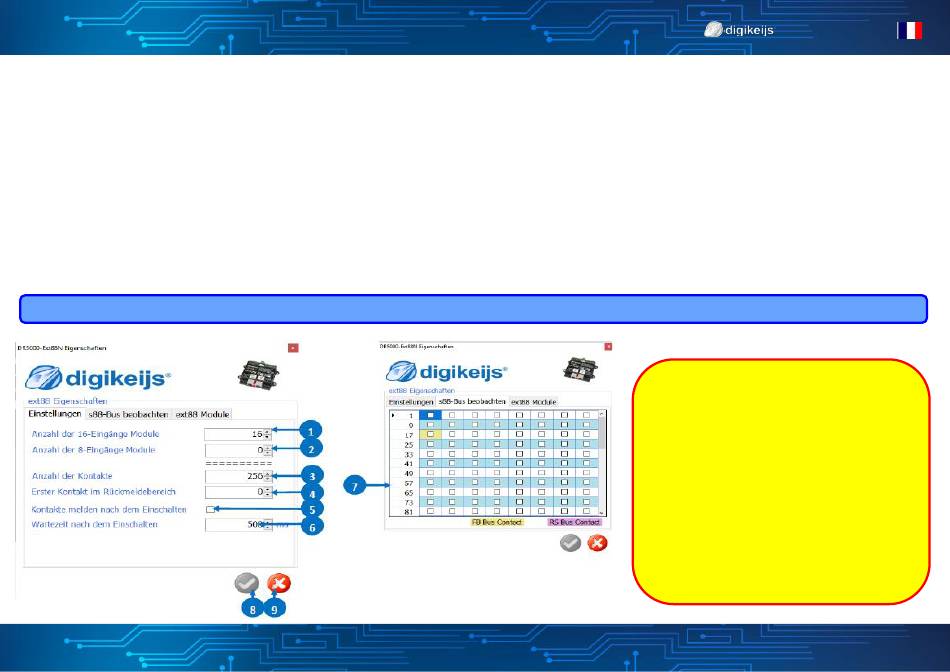

Le connecteur ext88N de la DR5000 est un bus compatible avec le S88N® *.
1)
Le nombre de modules de rétro signalisation S88N connectés avec 16 entrées.
2)
Le nombre de modules de rétro signalisation S88N connectés avec 8 entrées.
3)
Le nombre total de contact de retour connectés.
4)
Premier contact de retour rapporté du premier module s88 connecté
5)
La chaîne entière s88 peut être réglée sur tout l'ensemble des modules de rétro signalisation de 1à2048.
6)
Lorsque vous activez la voie (bouton vert), toutes les entrées sont signalées via les différents bus.
7)
Temps d'attente avant que le contact soit rapporté au moniteur.
8)
Aperçu complet de tous les contacts branchés au bus S88.
9)
Validation des réglages.
10) Sortir sans validation.
Attention : En cas de non utilisation du S88 comme protocole passez le nombre de modules à 0 afin de le désactivé pour ne pas avoir de bug dans votre système de rétro-signalisation.
www.digikeijs.com
*R-Bus,B-Bus sont des marques déposées et enregistrées de Modelleisenbhan GmbH . XpressNet et RS-Bus sont des marques déposées et enregistrées sous le nom de Lenz.4747
Firmware 1.6.1 du 21/07/2021
Exploitation en système 3 rails:
En raison du pont en H (sortie de voie) de la DR5000, les
modules de rétrosignalisations DR4088GND ne doivent
pas être utilisé par retour de masse comme c'est gé-
néralement le cas. Cela conduit inévitablement à la de-
struction de la DR5000.
La même chose s'applique à tous les autres dispositifs
de rétrosignalisation (d'autres fabricants y compris) qui
commutent à la masse par retour à la voie. Si un mo-
déliste veut gérer et recevoir une "retro" en 3rails avec
la DR5000, le DR4088OPTO est Impératif.
