1.4

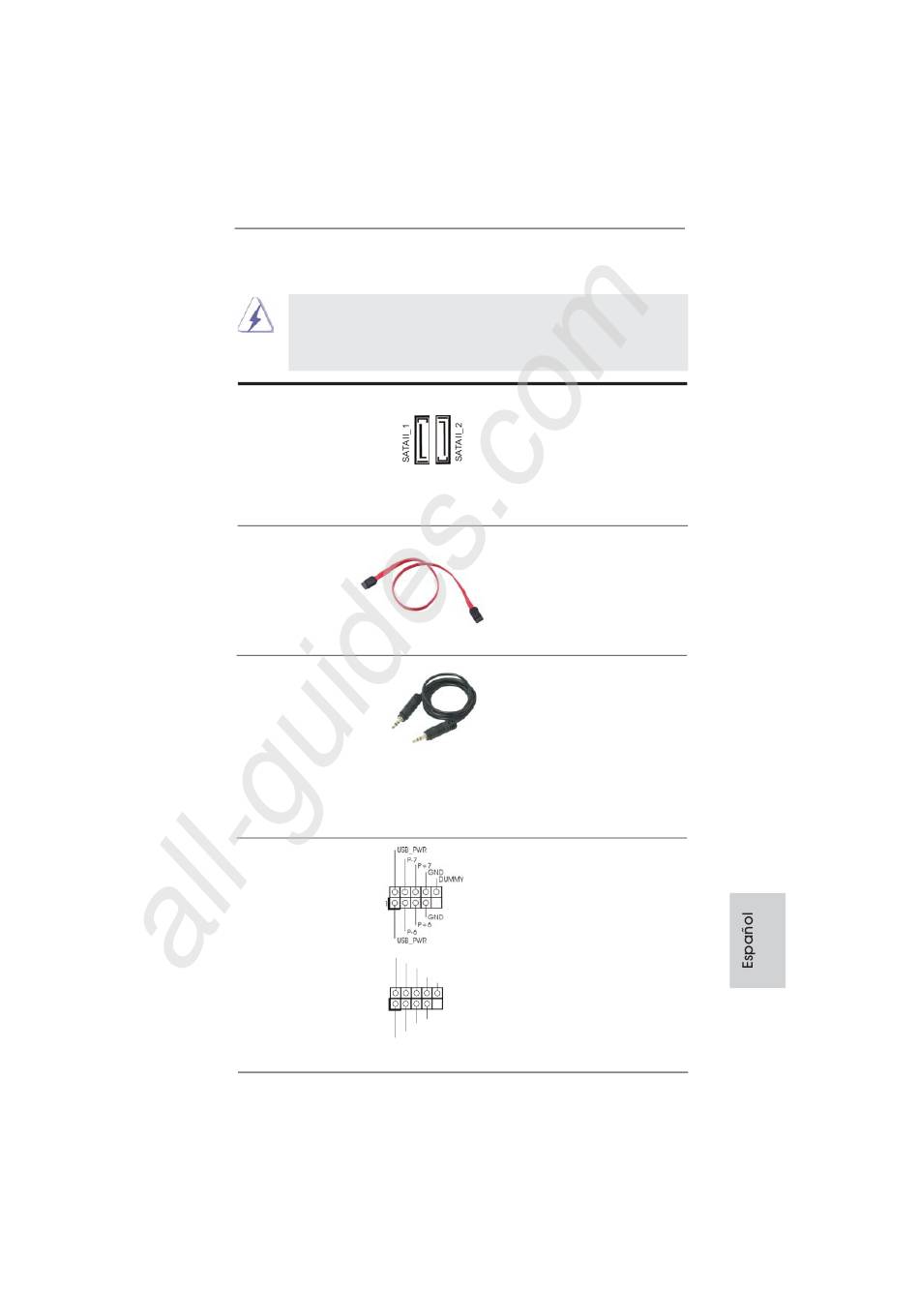

Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
Conexiones de serie ATAII
(SATAII_1: vea p.2 o 3, N. 16)
(SATAII_2: vea p.2 o 3, N. 8)
Cable de datos de
serie ATA (SATA)
(Opcional)
Cable de audio de 3,5 mm
(Opcional)
Cabezal USB 2.0
(9-pin USB6_7)
(vea p.2 o 3, N. 15)
USB_PWR
(9-pin USB8_9)
P-9
(vea p.2 o 3, N. 9)
1
P-8
USB_PWR
ASRock AD2700-ITX / AD2500-ITX Motherboard
Estas dos conexiones de
serie ATAII (SATAII) admiten
cables SATA para dispositivos
de almacenamiento internos.
La interfaz SATAII actual
permite una velocidad de
transferencia de 3.0 Gb/s.
Cualquier extremo del cable de
los datos de SATA puede ser
conectado con el disco duro
de SATA / SATAII o el
conectador de SATAII en esta
placa base.
Cualquier extremo del cable de
audio de 3,5 mm se puede
conectar a los dispositivos de
audio portátiles, como por
ejemplo reproductores MP3 y
teléfonos móviles, o al puerto
Entrada de línea de su PC.
conexión de alimentación de la
fuente de alimentación.
Además de puertos
USB 2.0 predeterminados en el
panel de E/S, hay dos bases
de conexiones USB 2.0 en
esta placa base. Cada una de
estas bases de conexiones
admite dos puertos USB 2.0.
P+9
GND
DUMMY
GND
P+8
