Page 1

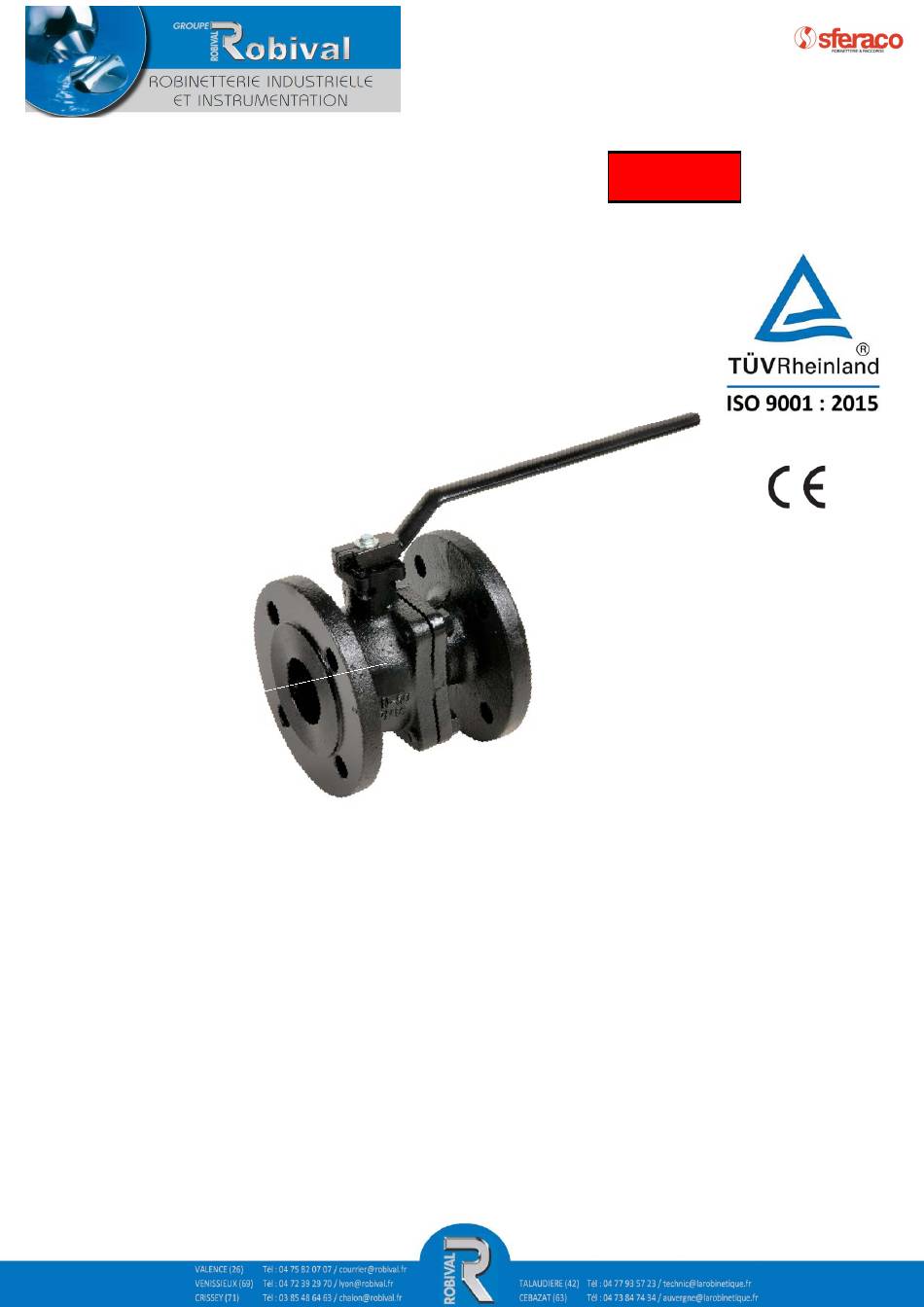

VANNE FONTE A SPHERE INOX PN16 REF.507 ECARTEMENT DIN Dimensions : DN 15 au DN 200 Raccordement : A brides R .F. PN10/16 Température Mini : -10°C Température Maxi : + 200°C Pression Maxi : 16 Bars Caractéristiques : Passage intégral Sphère inox...
Page 2
GAMME : Fonte à brides R.F. avec sphère inox PN10/16 du DN15 au DN150 et PN16 en DN200 Ref. 507 DN 15 au DN 200 COURBE PRESSION / TEMPERATURE ( HORS VAPEUR ) : COEFFICIENT DE DEBIT Kvs ( en M3/H ) : Kvs (M3 / H)) 37.4...
Page 3
VANNE FONTE A SPHERE INOX PN16 REF.507 ECARTEMENT DIN NOMENCLATURE Repère Désignation Matériaux Corps Fonte EN GJL-250 Embout Fonte EN GJL-250 Sphère pleine DN 15 - 25 Inox AISI 303 Sphère évidée DN 32 – 200 Inox AISI 304 Siège PTFE Poignée...
Page 4
VANNE FONTE A SPHERE INOX PN16 REF.507 ECARTEMENT DIN DIMENSIONS VANNE ( en mm ) : Ø P 55.5 51.5 81.5 120.5 95.5 102.2 114.7 151.5 176.5 254.5 254.5 293.5 48.5 59.5 108.5 302.5 302.5 Poids (en Kg) 2.12 2.72 3.62...
Page 5
VANNE FONTE A SPHERE INOX PN16 REF.507 ECARTEMENT DIN DIMENSIONS BRIDES ( en mm ) : Ref. Ø C Ø D Ø K Nb x Ø L 4 x 14 4 x 14 4 x 14 4 x 18 4 x 18...
Page 6
VANNE FONTE A SPHERE INOX PN16 REF.507 ECARTEMENT DIN DIMENSIONS PLATINE ISO ET AXE ( en mm ) : Ref. Ø K N x Ø Z 4 x 5 4 x 5 4 x 5 4 x 5 4 x 5...
Page 7
VANNE FONTE A SPHERE INOX PN16 REF.507 ECARTEMENT DIN COUPLES DE MANŒUVRE ( Nm sans coefficient de sécurité ) Couple ( Nm ) NORMALISATIONS Fabrication suivant la norme ISO 9001 :2015 DIRECTIVE 2014/68/UE : Catégorie de risque I module A à partir du DN65 ...
VANNE FONTE A SPHERE INOX PN16 REF.507 ECARTEMENT DIN INSTRUCTIONS DE MONTAGE ET DE MAINTENANCE : REGLES GENERALES : Bien vérifier l’adéquation entre le robinet et les conditions de service réelles (nature du fluide, pression et température) Prévoir suffisamment de robinets pour pouvoir isoler les tronçons de tuyauterie pour faciliter l’entretien des matériels.
