Bosch Rexroth VT-SWA-LIN Fiche Technique

Capteur d'inclinaison
Type VT-SWA-LIN
H7175

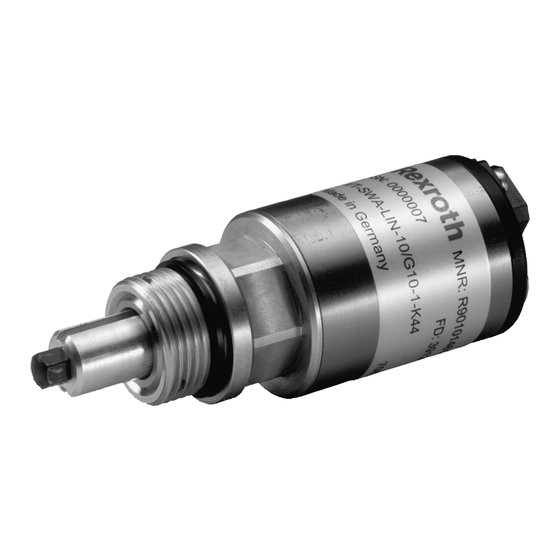

Caractéristiques
▶ Saisie d'une inclinaison en utilisant un capteur à eff et
Hall qui balaye le plan incliné du vérin de positionne-
ment de pompe
▶ Composé d'une pointe de palpeur et d'un capteur avec
système électronique intégré dans le boîtier
▶ Système électronique compensé à 750 mV/mm (±4 mm)
▶ Série 1X
▶ Convient pour l'utilisation sur les pompes A4 pour la
saisie de l'inclinaison et cela particulièrement sur les
systèmes SYHDFEE, SYHDFEC et SYHDFEn (systèmes
avec système électronique intégré)
Contenu
Caractéristiques
Codifi cation
Caractéristiques techniques
Schéma fonctionnel / aff ectation des broches
Courbe caractéristique de sortie
Dimensions
Consignes relatives à l'installation et à la compensation
sur les systèmes SYHDFE avec système électronique intégré 4
RF 30263, édition: 2013-04, Bosch Rexroth AG
RF 30263
Édition: 2013-04
Remplace: 06.04
1
2
2
3
3
3
