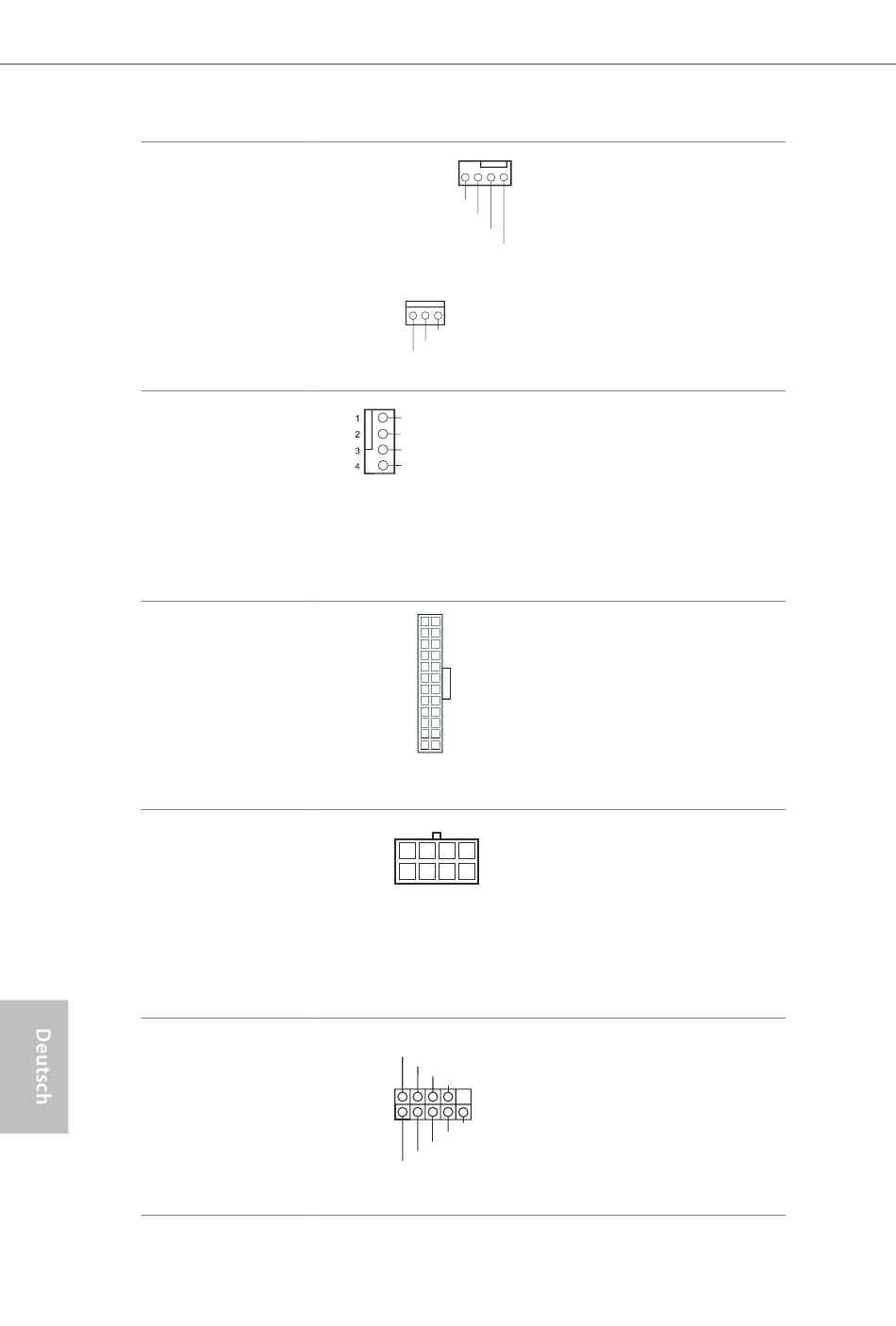

Gehäuselüteran-
schlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 18)
(4-polig, CHA_FAN2)
(siehe S. 1, Nr. 17)
(4-polig, CHA_FAN3)
(siehe S. 1, Nr. 26)
CPU-Lüteranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 8)
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 4)
ATX-12-V-
Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
Serieller-Port-
Stitleiste
(9-polig, COM1)
(siehe S. 1, Nr. 23)
36
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
GND
FAN_VOLTAGE
FAN_SPEED
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
12 24
1 13
8 5
4 1
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
Bitte verbinden Sie die
Lüterkabel mit den
Lüteranschlüssen; der
schwarze Draht gehört
zum Erdungskontakt.
Dieses Motherboard bietet
einen 4-poligen CPU-
Lüteranschluss (lautloser
Lüter). Falls Sie einen
3-poligen CPU-Lüter
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 13
an.
Dieses Motherboard
bietet einen 8-poligen
ATX-12-V-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 4-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 5
an.
Diese COM1-Stitleiste
unterstützt ein Modul für
serielle Ports.
