Copyright Notice:
No part of this installation guide may be reproduced, transcribed, transmitted, or trans-
lated in any language, in any form or by any means, except duplication of documentation
by the purchaser for backup purpose, without written consent of ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identifi ca-
tion or explanation and to the owners' benefi t, without intent to infringe.
Disclaimer:
Specifi cations and information contained in this guide are furnished for informational use
only and subject to change without notice, and should not be constructed as a commit-
ment by ASRock. ASRock assumes no responsibility for any errors or omissions that may
appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any kind,
either expressed or implied, including but not limited to the implied warranties or condi-
tions of merchantability or fi tness for a particular purpose. In no event shall ASRock, its
directors, offi cers, employees, or agents be liable for any indirect, special, incidental, or
consequential damages (including damages for loss of profi ts, loss of business, loss of
data, interruption of business and the like), even if ASRock has been advised of the pos-
sibility of such damages arising from any defect or error in the guide or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate"
ASRock Website: http://www.asrock.com
Published July 2011
Copyright©2011 ASRock INC. All rights reserved.
1

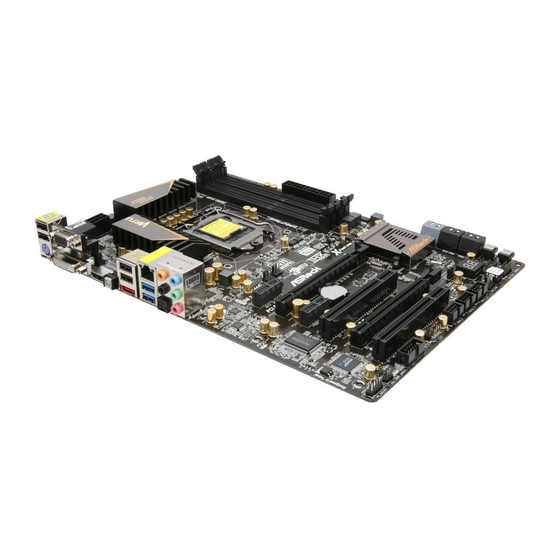

ASRock Z68 Extreme3 Gen3 Motherboard

Publicité

loading

Sommaire des Matières pour ASROCK Z68 Extreme3 Gen3

  • Page 1 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or condi- tions of merchantability or fi...
  • Page 2 PCI Express 2.0 x1 Slot (PCIE3, Black) Power Switch (PWRBTN) PCI Express 3.0 x16 Slot (PCIE2, Black) System Panel Header (PANEL1, Black) PCI Express 2.0 x1 Slot (PCIE1, Black) Chassis Speaker Header (SPEAKER 1, Black) 41 Chassis Fan Connector (CHA_FAN3) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 3 See the table below for connection details in accordance with the type of speaker you use. TABLE for Audio Output Connection Audio Output Channels Front Speaker Rear Speaker Central / Bass Line In or (No. 9) (No. 6) (No. 5) Side Speaker (No. 8) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 4 “ok”. Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select “Realtek HDA Primary output” to use Rear Speaker, Central/Bass, and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio. *** eSATA3 connector supports SATA Gen3 in cable 1M. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 5 In case any modifi cations of this manual occur, the updated version will be available on ASRock website without further notice. You may fi nd the latest VGA cards and CPU support lists on ASRock website as well.
  • Page 6 - Supports HDMI 1.4a Technology with max. resolution up to 1920x1200 @ 60Hz - Supports DVI with max. resolution up to 1920x1200 @ 60Hz - Supports D-Sub with max. resolution up to 2048x1536 @ 75Hz ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 7 USB 1.0/2.0/3.0 up to 5Gb/s Connector - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage and Intel Smart Response Technology), NCQ, AHCI and Hot Plug functions ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 8 Support CD - Drivers, Utilities, AntiVirus Software (Trial Version), CyberLink MediaEspresso 6.5 Trial, ASRock Software Suite (CyberLink DVD Suite - OEM and Trial; ASRock MAGIX Multimedia Suite - OEM) Unique Feature - ASRock Extreme Tuning Utility (AXTU) (see CAUTION 9)
  • Page 9 - FCC, CE, WHQL - ErP/EuP Ready (ErP/EuP ready power supply is required) (see CAUTION 20) * For detailed product information, please visit our website: http://www.asrock.com WARNING Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using the third-party overclocking tools.
  • Page 10 6-channel, and 8-channel modes. Please check the table on page 3 for proper connection. ASRock Extreme Tuning Utility (AXTU) is an all-in-one tool to fi ne-tune different system functions in a user-friendly interface, which is including Hardware Monitor, Fan Control, Overclocking, OC DNA and IES. In Hardware Monitor, it shows the major readings of your system.
  • Page 11 10. ASRock Instant Flash is a BIOS fl ash utility embedded in Flash ROM. This convenient BIOS update tool allows you to update system BIOS ® without entering operating systems fi rst like MS-DOS or Windows . With this utility, you can press <F6> key during the POST or press <F2> key to BIOS setup menu to access ASRock Instant Flash.
  • Page 12 16. ASRock On/Off Play Technology allows users to enjoy the great audio ex- perience from the portable audio devices, such like MP3 player or mobile phone to your PC, even when the PC is turned off (or in ACPI S5 mode)! This motherboard also provides a free 3.5mm audio cable (optional) that...
  • Page 13 CPU surface is unclean or if there is any bent pin on the socket. Do not force to insert the CPU into the socket if above situation is found. Other- wise, the CPU will be seriously damaged. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 14 Pin1 Pin1 alignment key 1155-Pin Socket orientation key notch 1155-Pin CPU For proper inserting, please ensure to match the two orientation key notches of the CPU with the two alignment keys of the socket. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 15 Please be noticed that this motherboard supports Combo Cooler Option (C.C.O.), which provides the fl exible option to adopt three dif- ferent CPU cooler types, Socket LGA 775, LGA 1155 and LGA 1156. The white throughholes are for Socket LGA 1155/1156 CPU fan. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 16 DDR3 slot; otherwise, this motherboard and DIMM may be dam- aged. Some DDR3 1GB double-sided DIMMs with 16 chips may not work on this motherboard. It is not recommended to install them on this motherboard. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 17 DIMM if you force the DIMM into the slot at incorrect orientation. Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 18 Align the card connector with the slot and press fi rmly until the card is completely seated on the slot. Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 19 PCIE2 slot and the other graphics card to PCIE4 slot. Make sure that the cards are properly seated on the slots. Step2. If required, connect the auxiliary power source to the PCI Express graph- ics cards. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 20 Step3. Align and insert ASRock SLI_Bridge_2S Card to the goldfi ngers on each graphics card. Make sure ASRock SLI_Bridge_2S Card is fi rmly in place. ASRock SLI_Bridge_2S Card Step4. Connect a VGA cable or a DVI cable to the monitor connector or the DVI connector of the graphics card that is inserted to PCIE2 slot.
  • Page 21 Set PhysX GPU acceleration item, please select Enabled. In Select an SLI confi guration item, please select Enable SLI. And click Apply. C. Reboot your system. D. You can freely enjoy the benefi t of SLI feature. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 22 Quad SLI feature. ® * SLI appearing here is a registered trademark of NVIDIA Technologies Inc., and is used only for identifi cation or explanation and to the owners’ benefi t, without intent to infringe. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 23 AMD graphics card manuals for detailed installation guide. Step 1. Insert one Radeon graphics card into PCIE2 slot and the other Radeon graphics card to PCIE4 slot. Make sure that the cards are properly seated on the slots. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 24 Connect the DVI monitor cable to the DVI connector on the Radeon graphics card on PCIE2 slot. (You may use the DVI to D-Sub adapter to convert the DVI connector to D-Sub interface, and then connect the D-Sub monitor cable to the DVI to D-Sub adapter.) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 25 ”, and then check the item “Enable CrossFireX ”. Select “2 GPUs” and click “Apply” (if you install two Radeon graphics cards). Select “3 GPUs” and click “OK” (if you install three Radeon graphics cards). ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 26 AMD Technologies Inc., and is used only for identifi cation or explanation and to the owners’ benefi t, without intent to infringe. * For further information of AMD CrossFireX technology, please check AMD website for updates and details. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 27 If you haven’t installed onboard VGA driver yet, please install onboard VGA driver from our support CD to your system and restart your computer. D-Sub, DVI-D and HDMI monitors cannot be enabled at the same time. You can only choose two of them. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 28 F. Set the “Screen Resolution” and “Color Quality” as appropriate for the second monitor. Click “Apply” or “OK” to apply these new values. G. Repeat steps C through E for the diaplay icon identifi ed by the number one to six. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 29 PCs requires a secure connection to a compliant display. Due to the increase in manufacturers employing HDCP in their equipment, it is highly recommended that the HDTV or LCD monitor you purchase is compatible. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 30 2.8 ASRock Smart Remote Installation Guide ASRock Smart Remote is only used for ASRock motherboard with CIR header. Please refer to below procedures for the quick installation and usage of ASRock Smart Remote. Step1. Find the CIR header located next to the USB 2.0 header on ASRock...
  • Page 31 The Multi-Angle CIR Receiver does not support Hot-Plug function. Please install it before you boot the system. * ASRock Smart Remote is only supported by some of ASRock motherboards. Please refer to ASRock website for the motherboard support list: http://www.asrock.com 2.9 Jumpers Setup...
  • Page 32 3.5mm Audio Cable Either end of the 3.5mm audio cable can be connected to the (Optional) portable audio devices, such as MP3 player and mobile phone or the Line-in port of your PC. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 33 HDA to function correctly. Please follow the instruction in our manual and chassis manual to install your system. 2. If you use AC’97 audio panel, please install it to the front panel audio header as below: ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 34 LED, hard drive activity LED, speaker and etc. When connecting your chassis front panel module to this header, make sure the wire assignments and the pin assign-ments are matched correctly. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 35 If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3. Pin 1-3 Connected 3-Pin Fan Installation (3-pin CPU_FAN2) (see p.2 No. 7) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 36 SPDIF audio output to HDMI (2-pin HDMI_SPDIF1) VGA card, allows the system to (see p.2 No. 32) connect HDMI Digital TV/ projector/LCD devices. Please connect the HDMI_SPDIF connector of HDMI VGA card to this header. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 37 (RSTBTN) the system. (see p.2 No. 17) Clear CMOS Switch Clear CMOS Switch is a smart switch, allowing users to quickly (CLRCBTN) clear the CMOS values. (see p.3 No. 13) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 38 CPU post-memory initialization is started 0x33 CPU post-memory initialization. Cache initialization 0x34 CPU post-memory initialization. Application Processor(s) (AP) initialization 0x35 CPU post-memory initialization. Boot Strap Processor (BSP) selection 0x36 CPU post-memory initialization. System Management Mode (SMM) initialization ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 39 Reserved for future AMI progress codes 0xF8 Recovery PPI is not available 0xF9 Recovery capsule is not found 0xFA Invalid recovery capsule 0xFB – 0xFF Reserved for future AMI error codes 0x60 DXE Core is started 0x61 NVRAM initialization ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 40 USB Detect 0x9D USB Enable 0x9E – 0x9F Reserved for future AMI codes 0xA0 IDE initialization is started 0xA1 IDE Reset 0xA2 IDE Detect 0xA3 IDE Enable 0xA4 SCSI initialization is started 0xA5 SCSI Reset ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 41 No Console Input Devices are found 0xD8 Invalid password 0xD9 Error loading Boot Option (LoadImage returned error) 0xDA Boot Option is failed (StartImage returned error) 0xDB Flash update is failed 0xDC Reset protocol is not available ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 42 STEP 1: Set Up UEFI. A. Enter UEFI SETUP UTILITY Advanced screen SATA Confi guration. B. Set the option “SATA Mode” to [IDE]. ® STEP 2: Install Windows XP / XP 64-bit OS on your system. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 43 A. Enter UEFI SETUP UTILITY Advanced screen SATA Confi guration. B. Set the option “SATA Mode” to [AHCI]. ® STEP 2: Install Windows 7 / 7 64-bit / Vista / Vista 64-bit OS on your system. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 44 It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the fi le “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 45 1. Einführung Wir danken Ihnen für den Kauf des ASRock Z68 Extreme3 Gen3 Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes De- sign, gemäß der Verpfl ichtung von ASRock zu Qualität und Halbarkeit. Diese Sch- nellinstallationsanleitung führt in das Motherboard und die schrittweise Installation...
  • Page 46 - Maximal gemeinsam genutzter Speicher 1759MB (siehe VORSICHT 5) - Drei VGA-Ausgangsoptionen: D-Sub, DVI-D sowie HDMI (siehe VORSICHT 6) - Unterstützt HDMI 1.4a mit einer maximalen Aufl ösung von 1920 x 1200 bei 60 Hz ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 47 RAID 1, RAID 10, RAID 5, Intel Rapid Storage und Intel Smart Response-Technologie), NCQ-, AHCI-und „Hot Plug“ (Hot-Plugging)-Funktionen (SATA3_1-Anschluss wird mit dem eSATA3-Port geteilt) USB3.0 - 2 x USB 3.0-Ports an der Rückseite durch ASMedia ASM1042, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 48 - CPU Core, IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA Stromspannung Multianpassung CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation), CyberLink MediaEspresso 6.5 Trial, Suite logicielle ASRock (CyberLink DVD Suite et Version OEM et d’essai; ASRock MAGIX-Multimedia-Suite - OEM) Einzigartige - ASRock Extreme Tuning Utility (AXTU) Eigenschaft...
  • Page 49 - ASRock ein/aus-Wiedergabetechnologie (siehe VORSICHT 16) - Hybrid Booster: - Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 17) - ASRock U-COP (siehe VORSICHT 18) - Boot Failure Guard (B.F.G. – Systemstartfehlerschutz) - Combo-Kühleroption (siehe VORSICHT 19) - Gute Nacht-LED Hardware Monitor - Überwachung der CPU-Temperatur - Motherboardtemperaturerkennung - Drehzahlmessung für CPU/Gehäuse/Stromlüfter...
  • Page 50 Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen zur Steigerung der Effi zienz reduzieren – ohne die Rechenleistung zu beeinträchtigen. Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU) fi nden Sie auf unserer Webseite. ASRock-Webseite: http://www.asrock.com...
  • Page 51 APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Aufl adung mehrerer Apple-Geräte gleichzeitig;...
  • Page 52 14. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon- fi gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel- lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei Spielen herabgesetzt werden.
  • Page 53 Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von 100 mA die 5-Volt-Standby-Energieeffi zienz höher als 50% sein sollte. Für die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere Details beim Hersteller der Stromversorgung abzufragen. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 54 1.4 Integrierte Header und Anschlüsse Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE- INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump- erkappen auf Header und Anschlüsse setzen, wird das Motherboard unreparierbar beschädigt! ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 55 SATAII / SATA3 Verbindungsstück auf dieser Hauptplatine angeschlossen werden. Audiokabel (3,5 mm, Klinke) Beide Enden des 3,5-mm-Klin kenaudiokabels können an (Option) portable Audiogeräte, wie z. B. MP3-Player und Mobiltelefone, oder den Line-in-Port Ihres PCs angeschlossen werden. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 56 Dieses Interface zu einem PRESENCE# der Gehäusevorderseite MIC_RET Audio-Panel auf der Vorder OUT_RET seite Ihres Gehäuses, (9-Pin HD_AUDIO1) ermöglicht Ihnen eine bequeme (siehe S.2 - No. 34) OUT2_L Anschlussmöglichkeit und J_SENSE OUT2_R Kontrolle über Audio-Geräte. MIC2_R MIC2_L ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 57 Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn sich das System im Ruhezustand S1 befi ndet. Die LED schaltet sich aus, wenn sich das System in den Modi S3/S4 befi ndet oder ausgeschaltet ist (S5). ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 58 (siehe S.2 - No. 23) der schwarze Draht an den FAN_SPEED_CONTROL +12V CHA_FAN_SPEED Schutzleiterstift angeschlossen wird. (3-pin CHA_FAN2) (siehe S.2 - No. 9) (3-pin CHA_FAN3) (siehe S.2 - No. 41) (3-pin PWR_FAN1) (siehe S.2 - No. 3) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 59 Verfügung stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein. Installation der 4-Pin ATX 12V Energieversorgung ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 60 Audioausgang für eine HDMI- (siehe S.2 - No. 32) VGA-Karte zur Verfügung und ermöglicht den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System. Bitte verbinden Sie den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte mit diesem Anschluss. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 61 Schnellschalter, mit dem (RSTBTN) Benutzer das System schnell (siehe S.2 - No. 17) zurücksetzen können. CMOS löschen-Schalter Der CMOS löschen-Schalter ist ein Schnellschalter, mit dem (CLRCBTN) Benutzer die CMOS-Werte (siehe S.3 - No. 13) schnell löschen können. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 62 ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 63 1. Introduction Merci pour votre achat d’une carte mère ASRock Z68 Extreme3 Gen3, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fi abilité au long terme.
  • Page 64 - Pixel Shader 4.1, DirectX 11 avec CPU Intel Ivy Bridge, ® DirectX 10.1 avec CPU Intel Sandy Bridge - mémoire partagée max 1759MB (voir ATTENTION 5) - Trois options de sortie VGA: D-Sub, DVI-D et HDMI (voir ATTENTION 6) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 65 - 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE) - 1 x interrupteur d’effacement du CMOS avec LED - Prise HD Audio: Haut-parleur arrière / Central / Basses / Entrée Ligne / Haut-parleur frontal / Microphone (voir ATTENTION 8) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 66 - CPU Core, IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA Tension Multi-ajustement CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation), CyberLink MediaEspresso 6.5 Trial, Suite logicielle ASRock (CyberLink DVD Suite et Version OEM et d’essai; Suite multimédia ASRock MAGIX - OEM) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 67 - Utilitaire ASRock Extreme Tuning (AXTU) unique (voir ATTENTION 9) - ASRock l’Instant Boot - ASRock Instant Flash (voir ATTENTION 10) - Chargeur ASRock APP (voir ATTENTION 11) - ASRock SmartView (voir ATTENTION 12) - ASRock XFast USB (voir ATTENTION 13)
  • Page 68 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 3 pour effectuer la bonne connexion. ASRock Extreme Tuning Utility (AXTU) est un utilitaire tout-en-un qui permet de régler précisément différentes fonctions du système, via une interface facile à utiliser, incluant Moniteur de périphériques, Contrôle du ventilateur, Overclocking, OC DNA et IES.
  • Page 69 ASRock Extreme Tuning Utility (AXTU). Site Web de ASRock : http://www.asrock.com 10. O ASRock Instant Flash é um utilitário de fl ash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos ®...
  • Page 70 14. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan- tages suivants. Priorisation d’application LAN : Vous pouvez confi gurer votre priorité d’application idéalement et/ou ajouter des nouveaux pro- grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité...
  • Page 71 électrique de 5v en mode de veille doit être supérieure à 50% pour 100 mA de consommation de courant. Pour choisir une alimentation électrique conforme à la norme EuP, nous vous recommandons de con- sulter votre fournisseur de courant pour plus de détails. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 72 Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et con- necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes et connecteurs causera à la carte mère des dommages irréversibles! ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 73 Câble audio 3,5mm L’une des extrémités du câble audio 3,5mm peut être (en option) branchée sur des appareils audio portatifs comme un lecteur MP3 ou un téléphone portable, ou le port Entrée Ligne de votre PC. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 74 C’est une interface pour PRESENCE# MIC_RET un câble avant audio en façade (HD_AUDIO1 br. 9) OUT_RET qui permet le branchement et (voir p.2 No. 34) le contrôle commodes de OUT2_L J_SENSE périphériques audio. OUT2_R MIC2_R MIC2_L ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 75 Ce voyant DEL est allumé lorsque le système est en marche. Le voyant DEL clignote lorsque le système est en mode veille S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/ S4 ou lorsqu’il est éteint (S5). ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 76 Veuillez connecter le câble de FAN_SPEED_CONTROL de l’UC ventilateur d’UC sur ce CPU_FAN_SPEED +12V connecteur et brancher le fi l (CPU_FAN1 br. 4) noir sur la broche de terre. (voir p.2 No. 4) 1 2 3 4 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 77 1 et la broche 5. 4-Installation d’alimentation à 4 broches ATX 12V En-tête de port COM Cette en-tête de port COM est utilisée pour prendre en charge (COM1 br.9) un module de port COM. (voir p.2 No. 31) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 78 à l’utilisateur de réinitialiser rapidement le système. Interrupteur d’effacement de CMOS L’interrupteur d’effacement de (CLRCBTN) CMOS est un interrupteur rapide (voir p.3 No. 13) qui permet à l’utilisateur d’effacer rapidement les valeurs du CMOS. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 79 CD-ROM. Le Menu principal s’affi che automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, locali- sez dans le CD technique le fi chier “ASSETUP.EXE” dans le dossier BIN et double- cliquez dessus pour affi cher les menus. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 80 1. Introduzione Grazie per aver scelto una scheda madre ASRock Z68 Extreme3 Gen3, una sche- da madre affi dabile prodotta secondo i severi criteri di qualità ASRock. Le prestazi- oni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità...
  • Page 81 - Tre opzioni d’output VGA: D-Sub, DVI-D e HDMI (vedi ATTENZIONE 6) - Supporta HDMI 1.4a con risoluzione massima fi no a 1920x1200 @ 60Hz - Supporta DVI con risoluzione massima fi no a 1920x1200 @ 60Hz ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 82 Intel Smart Response) e delle funzioni NCQ, AHCI e “Hot Plug” (il connettore SATA3_1 è condiviso con la porta eSATA3) USB 3.0 - 2 x porte USB 3.0 posteriori amministrate dal controller ASMedia ASM1042, supporto di USB 1.0/2.0/3.0 fi no a 5Gb/s ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 83 (vedi ATTENZIONE 9) - ASRock Instant Boot - ASRock Instant Flash (vedi ATTENZIONE 10) - Caricatore ASRock APP Charger (vedi ATTENZIONE 11) - ASrock SmartView (vedi ATTENZIONE 12) - ASRock XFast USB (vedi ATTENZIONE 13) - ASRock XFast LAN (vedi ATTENZIONE 14)
  • Page 84 - Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP) (vedi ATTENZIONE 20) * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com AVVISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia...
  • Page 85 8 canali per l’uscita audio. Controllare la tavola a pagina 3 per eseguire il collegamento appropriato. L’utilità AXTU (ASRock Extreme Tuning Utility) è uno strumento tutto in uno per regolare varie funzioni del sistema in un’interfaccia facile da usare che include monitoraggio hardware, controllo ventola, overclocking, OC DNA ed IES.
  • Page 86 10. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM. Questo comodo strumento d’aggiornamento del BIOS permette di aggior- nare il sistema BIOS senza accedere a sistemi operativi come MS-DOS ® or Windows . Con questa utilità, si può premere il tasto <F6> durante il POST, oppure il tasto <F2>...
  • Page 87 ® diali avanzate delle grafi che 3D Intel 16. La tecnologia ASRock On/Off Play consente agli utenti di godere di una esperienza audio eccezionale tramite i dispositivi audio portatili come i lettori MP3 o il cellulare sul proprio PC, anche quando il PC è spento (op- pure in modalità...
  • Page 88 I collettori ed i connettori su scheda NON sono dei jumper. NON instal- lare cappucci per jumper su questi collettori e connettori. L’installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre! ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 89 Cavo audio da 3,5 mm Una delle estremità del cavo audio da 3,5 mm può essere (Opzionale) collegata ai dispositivi audio portatili come lettori MP3 o cellulari, oppure alla porta Line-in del computer. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 90 Connettore audio sul È un’interfaccia per il cavo del PRESENCE# MIC_RET pannello frontale pannello audio. Che consente OUT_RET connessione facile e controllo (9-pin HD_AUDIO1) dei dispositivi audio. (vedi p.2 Nr. 34) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 91 Il LED è acceso quando il sistema è operativo. Il LED continua a lampeggiare quando il sistema è in stato di standby S1. Il LED è spento quando il sistema è in stato di sospensione /ibernazione S3/S4 oppure spento (S5). ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 92 Connettore ventolina CPU Collegare il cavo della ventolina FAN_SPEED_CONTROL CPU a questo connettore e far (4-pin CPU_FAN1) CPU_FAN_SPEED +12V combaciare il fi lo nero al pin (vedi p.2 Nr. 4) terra. 1 2 3 4 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 93 4-pin ATX 12V, prego collegare la presa elettrica al Pin 1 e Pin 5. Installazione elettrica 4-Pin ATX 12V Collettore porta COM Questo collettore porta COM è utilizzato per supportare il (9-pin COM1) modulo porta COM. (vedi p.2 Nr. 31) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 94 SPDIF su scheda (2-pin HDMI_SPDIF1) HDMI VGA, consente al (vedi p.2 Nr. 32) sistema di collegare dispositivi per TV digitale HDMI/proiettori/ LCD . Collegare il connettore HDMI_SPDIF della scheda VGA HDMI a questo header. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 95 (vedi p.2 Nr. 17) agli utenti di resettare rapidamente il sistema. Interruttore pulizia CMOS L’interruttore di pulizia CMOS è (CLRCBTN) un interruttore rapido che (vedi p.3 Nr. 13) consente agli utenti di cancellare velocemente i valori CMOS. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 96 Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul fi le “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 97 1. Introducción Gracias por su compra de ASRock Z68 Extreme3 Gen3 placa madre, una placa de confi anza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
  • Page 98 - Tres opciones de salida VGA: D-Sub, DVI-D y HDMI (ver ATENCIÓN 6) - Admite HDMI 1.4a con una resolución máxima de 1920x1200 a 60 Hz - Admite DVI con una resolución máxima de 1920x1200 a 60 Hz ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 99 Intel Smart Response), NCQ, AHCI y de “Hot Plug” (conexión en caliente) (los puertos SATA3_1 y eSATA3 son compartidos) USB 3.0 - 2 x puertos USB 3.0 traseros de ASMedia ASM1042, compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 100 VTT, VCCSA Voltage CD de soport - Controladores, utilidades, software de antivirus (versión de prueba), Prueba de CyberLink MediaEspresso 6.5, conjunto de aplicaciones ASRock (CyberLink DVD Suite - OEM y versión de prueba; Conjunto multimedia ASRock MAGIX - OEM) Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 9)
  • Page 101 - ASRock XFast LAN (vea ATENCIÓN 14) - Lucid Virtu (vea ATENCIÓN 15) - Tecnología de activación y desactivación de la reproducción de ASRock (vea ATENCIÓN 16) - Amplifi cador Híbrido: - Stepless control de frecuencia de CPU (vea ATENCIÓN 17) - ASRock U-COP (vea ATENCIÓN 18)
  • Page 102 2 canales, 4 canales, 6 canales y 8 canales. Consulte la tabla en la página 3 para una conexión correcta. ASRock Extreme Tuning Utility (AXTU) es una herramienta todo en uno que permite realizar ajustes precisos en diferentes funciones del sistema mediante una interfaz sencilla, que incluye supervisión de hardware,...
  • Page 103 Windows 7 / 7 64 bits / Vista / Vista bits y que la versión de su explorador es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/SmartView/index.asp 13. ASRock XFast USB puede aumentar el rendimiento de los dispositivos de almacenamiento USB.
  • Page 104 14. ASRock XFast LAN proporciona un acceso a Internet más rápido, que incluye las ventajas que se indican a continuación. Priorización de aplicaciones LAN: Puede confi gurar la prioridad de las aplicaciones de forma ideal y/o agregar nuevos programas. Menor latencia en los juegos: Después de aumentar la prioridad de los juegos en línea, se puede...
  • Page 105 5v en modo de espera debería ser mayor del 50% con un consumo de corriente de 100mA. Para seleccionar una fuente de alimen- tación que cumpla la directiva EuP, le recomendamos que consulte con el fabricante de la fuente de alimentación para obtener más detalles. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 106 Tenga en cuenta que la contraseña, la fecha, la hora, el perfi l predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita. El conmutador Borrar CMOS tiene la misma función que el puente Borrar CMOS. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 107 3,5 mm se puede (Opcional) conectar a los dispositivos de audio portátiles, como por ejemplo reproductores MP3 y teléfonos móviles, o al puerto Entrada de línea de su PC. conexión de alimentación de la fuente de alimentación. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 108 Este es una interface para PRESENCE# MIC_RET panel frontal cable de audio de panel frontal OUT_RET que permite conexión y control (9-pin HD_AUDIO1) conveniente de apparatos de (vea p.2, N. 34) OUT2_L Audio. J_SENSE OUT2_R MIC2_R MIC2_L ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 109 El LED se enciende cuando el sistema esté en funcionamiento. El LED parpadea cuando el sistema se encuentre en estado de suspensión S1. El LED se apaga cuando el sistema se encuentre en estado de suspensión S3/S4 o se apaga (S5). ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 110 FAN_SPEED_CONTROL +12V CHA_FAN_SPEED (vea p.2, N. 23) cable negro con la patilla de masa. (3-pin CHA_FAN2) (vea p.2, N. 9) (3-pin CHA_FAN3) (vea p.2, N. 41) (3-pin PWR_FAN1) (vea p.2, N. 3) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 111 Tenga en cuenta que es necesario conectar este (8-pin ATX12V1) conector a una toma de (vea p.2, N. 1) corriente con el enchufe ATX 12V, de modo que proporcione sufi ciente electricidad. De lo contrario no se podrá encender. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 112 (HDMI_SPDIF1 de 2 pin) VGA HDMI, permite al sistema (vea p.2, N. 32) conectarse a dispositivos de TV Digital HDMI / proyectores / Dispositivos LCD. Conecte el conector HDMI_SPDIF de la tarjeta VGA HDMI a esta cabecera. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 113 CMOS. Conmutador de borrado de memoria CMOS El conmutador de encendido es (CLRCBTN) un conmutador rápido que (vea p.3, N. 13) permite al usuario encender / apagar rápidamente el sistema. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 114 Para iniciar la instalación, ponga el CD en el lector de CD y se des- plegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASSETUP.EXE” para iniciar la instalación. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 115 1. Введение Благодарим вас за покупку материнской платы ASRock Z68 Extreme3 Gen3 надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности.
  • Page 116 60 Гц - Поддержка D-Sub с максимальным разрешением до 2048х1536 @ 75 Гц - Поддержка Auto Lip Sync, xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим монитор с разъемом HDMI) (см. ОСТОРОЖНО, пункт 7) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 117 - 1 x Разъем порта печати - 1 x Датчик пользовательского инфракрасного модуля - 1 x Колодка COM - 1 x Колодка HDMI_SPDIF - 1 x разъем Power LED - соединитель: CPU/Chassis/Power FAN - 24-контактный Колодка питания ATX ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 118 - Драйверы, служебные программы, антивирусное программное диск обеспечение (пробная версия), Пробная версия программы поддержки CyberLink MediaEspresso 6.5, пакет программ ASRock (CyberLink DVD Suite – OEM-версия и пробная версия; ASRock MAGIX Multimedia Suite - поставщик) Уникальная - Средство ASRock Extreme Tuning Utility (AXTU) Особенность...
  • Page 119 системы и даже вызвать повреждение входящих в нее компонентов и устройств. Приступая к оверклокингу, вы полностью берете на себя все связанные с ним риски и расходы. Мы не будем нести ответственность за любые возможные повреждения в результате оверклокинга. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 120 стерео. Поддерживаются 2-, 4-, 6- и 8-канальный режимы вывода звука. Соответствующие схемы подключения описаны на стр. 3. Служебная программа ASRock Extreme Tuning Utility (AXTU) – это универсальное средство тонкой настройки различных функций системы с удобным и понятным интерфейсом, включающая разделы Hardware Monitor (Наблюдение...
  • Page 121 ее производительности во время простоя ядер ЦПУ. Чтобы узнать, как работать с программой ASRock Extreme Tuning Utility (AXTU), посетите наш сайт в Интернете. Адрес сайта ASRock: http://www.asrock.com 10. ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash ROM. Данное средство для обновления BIOS умеет работать без ®...
  • Page 122 преимуществами 3D-производительности дискретного графического процессора и широкими мультимедийными возможностями HD- ® видеоадаптера Intel 16. Технология ASRock для воспроизведения звука во включенном и выключенном состоянии позволяет пользователям портативных аудиоустройств, таких как MP3-плееры и мобильные телефоны, прослушивать с них высококачественный звук через компьютер, даже...
  • Page 123 затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. Переключатель Clear CMOS работает так же, как перемычка Clear CMOS. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 124 диску интерфейса SATAII / SATA3 либо к материнской плате. аудиокабель с 3,5-мм штекерами 3,5-мм разъем на любом конце аудиокабеля можно подключить (дополнительно) к портативному аудиоустройству, такому как MP3-плеер или мобильный телефон, либо к порту линейного входа компьютера. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 125 IRTX IRRX ATX+5VSB Аудиоразъем передней Этот интерфейс предназначен PRESENCE# панели для присоединения MIC_RET OUT_RET аудиокабеля передней панели, (9-контактный HD_AUDIO1) обеспечивающего удобное (см. cтр. 2, п.34) подключение аудиоустройств и OUT2_L J_SENSE управление ими. OUT2_R MIC2_R MIC2_L ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 126 корпуса. Способ выключения системы с помощью кнопки питания можно настроить. RESET (кнопка сброса): Подключите к этим контактам кнопку сброса на передней панели корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если компьютер «завис» и нормальную перезагрузку выполнить не удается. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 127 к соединителям и присоедините (см. стр. 2, п. 23) черный шнур к штырю FAN_SPEED_CONTROL +12V заземления. CHA_FAN_SPEED (3-контактный CHA_FAN2) (см. стр. 2, п. 9) (3-контактный CHA_FAN3) (см. стр. 2, п. 41) (3-контактный PWR_FAN1) (см. стр. 2, п. 3) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 128 Колодка питания 12V-ATX Обратите внимание, что к этому разъему необходимо (8-контактный ATX12V1) подключить вилку блока питания (см. стр. 2, п. 1) ATX 12 В, чтобы обеспечить достаточную мощность электропитания. В противном случае включение системы будет невозможно. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 129 обеспечивает подачу выходного (2-контактный HDMI_SPDIF1) аудиосигнала на VGA-карту (см. стр. 2, п. 32) HDMI, что позволяет подключать к системе цифровые телевизоры, проекторы или жидкокристаллические панели HDMI. Соедините эту колодку с разъемом HDMI_SPDIF на VGA- карте HDMI. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 130 (см. стр. 2, п. 19) систему. Reset Switch Кнопка Reset Switch позволяет (RSTBTN) быстро перезагрузить систему. (см. стр. 2, п. 17) Clear CMOS Switch Кнопка Clear CMOS Switch (CLRCBTN) позволяет быстро сбросить (см. стр. 3, п. 13) установки CMOS. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 131 Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и дважды щелкните на нем, чтобы открыть меню. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 132 önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun -da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin.
  • Page 133 - Ьз VGA Зэkэю seзeneрi: D-Sub, DVI-D ve HDMI (bkz. DЭKKAT 6) - 60Hz’de 1920x1200’e kadar maks. зцzьnьrlьkle HDMI 1.4a Teknolojisini destekler - 60Hz’de 1920x1200’e kadar maks. зцzьnьrlьkle DVI’yэ destekler - 75Hz’de 2048x1536’ya kadar maks. зцzьnьrlьkle D-Sub’э destekler ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 134 - 4 x SATA2 3,0Gb/sn, donanım RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage ve Intel Smart Response Teknolojisini), NCQ, AHCI ve “Sistem Açıkken Bileşen Takma” işlevlerini - 2 x SATA3 6.0 Gb/sn konektör - 1 x KÖ fi şi ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 135 Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, ASRock Yazılım Paketi (CyberLink DVD Paketi - OEM ve Deneme Sürümü; ASRock MAGIX Multimedya Seti - OEM) Benzersiz - ASRock Extreme Tuning Utility (AXTU) (bkz. DİKKAT 9) Özellik...
  • Page 136 - FCC, CE, WHQL - ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli) (bkz. DİKKAT 20) * Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com UYARI Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla ilgili risk olduğunu unutmayın.
  • Page 137 Düzgün bağlantı için sayfa 3’teki tabloyu kontrol edin. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup kullanıcı ile dost bir arayüzde farklı sistem işlevlerinin ince ayarını yapmak için kullanılmakta olup buna Donanım Monitörü, Fan Kontrolü, Hız Aşırtma, OC DNA ve IES dahildir.
  • Page 138 10. ASRock Anında Flash, Flash ROM’a katıştırılmış bir BIOS fl ash yardımcı programıdır. Bu kullanışlı BIOS güncelleme aracı, sistem BIOS’unu MS- ® DOS veya Windows gibi ilk önce işletim sistemine girmeden güncelle- menizi sağlar. Bu yardımcı programla, POST sırasında <F6> tuşuna bas- abilirsiniz veya BIOS ayarları...
  • Page 139 16. ASRock Açık/Kapalı Çalma Teknolojisi kullanıcıların bilgisayar kapalıyken (veya ACPI S5 modundayken) bile bilgisayara bağlı MP3 çalar, cep tele- fonu gibi taşınabilir ses aygıtlarında mükemmel ses deneyiminin keyfi ni çıkarmalarına izin verir! Bu ana kart aynı zamanda kullanıcılar için en elverişli bilgisayar kullanım ortamını...
  • Page 140 CMOS temizleme işlemini gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı varsayılan profi li, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen aklınızda bulundurunuz. CMOS Devresini Temizle, CMOS Ayarı'nı Temizle ile aynı işleve sahiptir. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 141 (İsteğe bağlı) SATAII / SATA3 konektörüne bağlanabilir. 3,5mm Ses Kablosu 3,5 mm ses kablosunun her iki ucuda MP3 çalar ve cep (İsteğe bağlı) telefonu gibi taşınabilir ses aygıtlarına veya bilgisayarın Line-in (Hat Giriş) yuvasına bağlanabilir. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 142 ATX+5VSB Ön Panel Ses Fişi Bu, panel ses kablosu için PRESENCE# MIC_RET uygun bağlantı sağlayan ve (9-pinli HD_SES1) OUT_RET ses cihazlarını kontrol (bkz. s.2 No. 34) etmeyi sağlayan bir arayüzdür. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 143 Sistem S3/S4 uyku modunda veya kapalı (S5) iken LED söner. HDLED (Sabit Disk Çalışma LED’i): Kasa üzerindeki sabit disk çalışma LED’ini ön panele bağlayın. Sabit disk veri okurken veya yazarken LED yanar. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 144 Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir. 3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı planlıyorsanız, lütfen Pin 1-3'e bağlayın. Pin 1-3 Bağlı 3-Pinli Fanı Takma ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 145 HDMI_SPDIF Fişi HDMI_SPDIF fi şi, SPDIF ses çıkışını HDMI VGA kartına (2-pinli HDMI_SPDIF1) sağlar, sistemin HDMI Dijital (bkz. s.2 No. 32) TV/projektör/LCD cihazlarını bağlamasına izin verir. Lütfen HDMI VGA kartının HDMI_SPDIF konektörünü bu fi şe bağlayın. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 146 şekilde (RSTBTN) sistemi sıfırlamalarını (bkz. s.2 No.17) sağlayan akıllı bir anahtardır. CMOS'u Temizleme Anahtarı CMOS'u Temizleme Anahtarı, kullanıcıların hızlı bir şekilde (CLRSBTN) CMOS değerlerini (bkz. s.3 No.13) temizlemelerini sağlayan akıllı bir anahtardır. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 147 Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın. Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menüleri görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP.EXE" dosyasını bulun ve çift tıklatın. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 148 1. 제품소개 ASRock 의 Z68 Extreme3 Gen3 메인 보드를 구매하여 주신것에 대하여 감사 드립니 다 . 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하...
  • Page 149 - 최대 해상도 2048x1536 @ 75Hz 까지 D-Sub 지원 - 자동 립 싱크 (Auto Lip Sync), xvYCC, HBR( 고비트율 오디 오 ), HDMI 지원 (HDMI 호환 모니터 필요 ) ( 주의 7 참조 ) - DVI 및 HDMI 포트를 이용한 HDCP 기능 지원 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 150 - 적외선 모듈 헤더 1 개 - 소비자용 적외선 모듈 헤더 1 개 - COM 포트 헤더 1 개 - HDMI_SPDIF 헤더 1 개 - 전원 LED 헤더 1 개 - CPU/ 섀시 / 전원 팬 커넥터 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 151 (CyberLink DVD 스위트 - OEM 및 시험판 ; ASRock MAGIX Multimedia Suite - OEM) 특점및 특성 - ASRock Extreme Tuning Utility (AXTU) ( 주의 9 참조 ) - ASRock Instant Boot - ASRock Instant Flash ( 주의 10 참조 ) - ASRock APP Charger ( 주의...
  • Page 152 - FCC, CE, WHQL - ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨 ) ( 주의 20 참조 ) * 상세한 제품정보는 당사의 웹사이트를 방문할수있습니다 . http://www.asrock.com 경고 오버클로킹에는 BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적 용하거나타업체의 오버클로킹 도구를 사용하는 것을 포함하여 어느 정도의 위험이...
  • Page 153 습니다 . IES (Intelligent Energy Saver) 의 경우 , 전압 조절기로 출 력위상의 수를 줄여 CPU 코어가 유휴 상태일 때 컴퓨터 성능을 저하 시키지 않으면서 효율을 높일 수 있습니다 . ASRock 의 AXTU (Extreme Tuning Utility) 의 작동 절차는 당사의 웹 사이트를 참조하...
  • Page 154 13. ASRock XFast USB 는 USB 스토리지 장치 성능을 높여줍니다 . 성능은 장치의 속성에 따라 다를 수 있습니다 . 14. ASRock XFast LAN 은 더 빠른 인터넷 접속과 아래와 같은 이점을 제공 합니다 . LAN 응용 프로그램 우선순위 결정 : 응용 프로그램 우선순위를...
  • Page 155 텔 (Intel) 의 제안에 따르면 EuP 지원 전원공급장치는 5V 대기 전력 효율이 100 mA 전류 소비 하에서 50% 보다 높아야 한다는 기준을 충 족해야 합니다 . EuP 지원 전원공급장치를 선택하려면 전원공급장치 제조업체에 자세한 사항을 문의하시기 바랍니다 . ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 156 삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프 로파일 , 1394 GUID, MAC 주소가 삭제됩니다 . Clear CMOS Switch는 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다. ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 157 에 연결합니다 . 3.5mm 오디오 케이블 3.5 mm 오디오 케이블의 어느 한 쪽을 MP3 플레이어와 휴대전화 ( 선택 사양 ) 와 같은 이동식 오디오 장치 또 는 PC 의 라인 입력 포트에 연결 할 수 있습니다 . ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 158 전면부 오디오 콘넥터 이 콘넥터는 오디오 장치를 PRESENCE# 편리하게 조절하고 연결할 수 MIC_RET (9 핀 HD_AUDIO1) OUT_RET 있는 전면 오디오 인터페이스 ( 2 페이지 , 34 번 항목 참조 ) 입니다 . OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 159 에 있을 때는 LED 가 꺼져 있습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이 브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 160 도 제어기능없이도 3 핀 CPU 팬을 성공적으로 작동할 수 있습니다 . 본 머 더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결 하십시오 . 1-3 번 핀에 연결됨 3 핀 팬 설치 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 161 용하여 4- 핀 ATX 전력을 사용하는경우 , 반드시 전원 공급을 핀 1 과 핀 5 에전원공급을 삽입해야합니다 . 4- 핀 ATX 12V 전원공급장치 시리얼포트 컨넥터 이 콘넥터는 시리얼 포트 모듈을 지원합니다 . (9 핀 COM1) (2 페이지 , 31 번 항목 참조 ) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 162 HDMI_SPDIF 헤더는 시스템 (2 페이지 , 32 번 항목 참조 ) 이 HDMI 디지털 TV/ 프로젝 터 /LCD 장치에 연결할 수 있 게 합니다 . HDMI VGA 카드의 HDMI_SPDIF 커넥터를 이 헤 더에 연결하십시오 . ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 163 (2 페이지 , 17 번 항목 참조 ) 할 수 있습니다 . CMOS 삭제 스위치 CMOS 삭제 스위치는 빠른 스위 (CLRCBTN) 치로서 , 사용자가 CMOS 값을 (3 페이지 , 13 번 항목 참조 ) 빠르게 삭제할 수 있습니다 . ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 164 뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을 더블 클릭하여 주시기 바랍니다 . (D: \ BIN \ ASSETUP.EXE, D: 는 CD-ROM 드라이브 ) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 165 ASRock Z68 Extreme3 Gen3 マザーボード: (ATX フォームファクター : 12.0-in x 8.6-in, 30.5 cm x 21.8 cm) ASRock Z68 Extreme3 Gen3 クイックインストレーションガイド ASRock Z68 Extreme3 Gen3 サポート CD 2 x シリアル ATA (SATA) データケーブル(オプション) 1 x 3.5mm オーディオケーブル(オプション) 1 x I/O パネルシールド...
  • Page 166 DirectX 10.1 - 最大の共有メモリ 1759MB ( 注意 5 を参照 ) - 3 つの VGA 出力オプション :D-Sub、DVI-D、HDMI ( 注意 6 を参照 ) - 1920x1200 @ 60Hz の最大解像度で HDMI 1.4a をサポート - 1920x1200 @ 60Hz の最大解像度で DVI をサポート ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 167 - eSATA3 コネクタ x 1 - Ready-to-Use USB 3.0 ポート x 2 - LED(ACT/LINK LED および SPEED LED)付き RJ-45 LAN ポート x 1 - クリア CMOS スイッヱ x 1 - オーディオジャック: 後部スピーカー、中央低音、入力、前部スピー カー、マイク入力 ( 注意 8 参照 ) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 168 ソフトウェアスイート (CyberLink DVD スイート ・OEM および試 用 ; ASRock MAGIX Multimedia Suite - OEM) 特徴 - ASRock Extreme チューニングユーティリティ (AXTU) ( 注意 9 参照 ) - ASRock インスタントブート - ASRock Instant Flash ( 注意 10 参照 ) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 169 - ASRock XFast USB ( 注意 13 を参照 ) - ASRock XFast LAN ( 注意 14 を参照 ) - Lucid Virtu ( 注意 15 を参照 ) - ASRock オン / オフ再生技術 ( 注意 16 を参照 ) - ハイブリッドブースタ : - CPU 周波数無段階制御 ( 注意 17 を参照 ) - ASRock U-COP ( 注意...
  • Page 170 7 64-bit / 7 / Vista 64-bit / Vista で使用できます。 マイク入力の場合、このマザーボードはステレオとモノラルモードをどちら もサポートします。オーディオ出力の場合、このマザーボードは 2 チャン ネル、4 チャンネル、6 チャンネルと 8 チャンネルモードをサポートしま す。正しい接続については、3 ページの表をチェックしてください。 ASRock Extreme Tuning Utility (AXTU) は、分かりやすいインター フェイスでさまざまなシステム機能を微調整するオールインワンツールで、 ハードウェアモニタ、ファンコントロール、オーバークロッキング、OC DNA、ES な どを含んでいます。ハードウェアモニタでは、システムの主要な読み込みを 示します。ファンコントロールでは、調整するファン速度と温度を示します。オー バークロッキングでは、CPU 周波数をオーバークロックして最適のシステムパ フォーマンスを出すことができます。OC DNA では、プロファイルとして OC 設...
  • Page 171 ASRock Instant Flash は、Flash ROM(フラッシュ ROM)に組み込ま れている BIOS フラッシュユーティリティです。この便利な BIOS 更新ツールに ® より、MS-DOS あるいは Windows のように最初にオペレーティングシステム に入る必要なしに、システム BIOS を更新することができます。このユーティリ ティでは、POST の間に <F6> キーを、 あるいは BIOS 設置アップメニューの 際に <F2> キーを押すことで、ASRock Instant Flash にアクセスするこ とができます。このツールを起動し、新規 BIOS ファイルを USB フラッシュドラ イブ、フロッピーディスク、またはハードドライブに保存、そしていくつかのクリッ クだけで、その他のフロッピーディスクや複雑なフラッシュユーティリティを使用 せずに BIOS を更新することができます。ご使用の際には、USB フラッシュドラ...
  • Page 172 ASRock オン / オフ技術により、ユーザーは PC の電源がオフになっている場 合でも(または ACPI S5 モードで)、MP3 プレーヤーや携帯電話などのポータ ブルオーディオデバイスから PC に転送された素晴らしいオーディオ体験をお 楽しみいただけます。 このマザーボードは無料の 3.5mm オーディオケーブル (オプション)も付属しているため、もっとも便利なコンピューティング環境を利 用することもできます。 このマザーボードは、無段階制御を提供しますが、オーバークロッキング の実行はお薦めしません。推奨 CPU バス周波数以外の周波数は、システム を不安定にしたり CPU を損傷したりすることがあります。 CPU のオーバーヒートが検出されますと、システムは自動的にシャットダウ ンされます。システムのレジュームを行う前に、マザーボード上の CPU 冷 却ファンが正しく機能しているか確認してから電源コードを外し、そして再 度つないでください。放熱効果を高める為には、PC システムのインストー ル時に、CPU とヒートシンクの間に放熱グリースをスプレイするのが効果的 です。 コンボクーラーオプション (C.C.O.) では、Socket LGA 775、LGA 1155 と...
  • Page 173 CMOS の消去 注 : CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリ セットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待って から、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、 BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリア する必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実 行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモして ください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。 クリアCMOSスイッチには、クリアCMOSジャンパと同じ機能があります。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 174 6.0 Gb/s です。背面 I/O の eSATA ポートに HDD を取り付ける場合、内部 SATA3_1 は機能しません。 SATA データケーブルのどちらかの シリアル ATA(SATA) 端をマザーボードの SATA /SATAII / データケーブル(オプション) SATA3 ハードディスク、または SATAII / SATA3 コネクタに接続できます。 3.5mm オーディオケーブル 3.5mm オーディオケーブルのいずれか (オプション) の端を MP3 プレーヤーや携帯電話、 または PC のラインインポートなどの、 ポータブルオーディオデバイスに接続 できます。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 175 (4 ピン CIR1) IRTX ページ2, アイテム 30 を参照 IRRX ATX+5VSB フロントオーディオパネルコネクタ このコネクタは、オーディオ機器 PRESENCE# MIC_RET との便利な接続とコントロールを (9 ピン HD_AUDIO1) OUT_RET 可能にするフロンとオーディオパ ページ2, アイテム 34 を参照 ネルのためのインターフェイスで す。 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L ハイディフィニションオーディオはジャックセンシングをサポー トしますが、正しく機能するためにシャーシのパネルワイヤが HAD をサポートする必要があります。このマニュアルとシャー シのマニュアルの指示に従って、システムを取り付けてくださ い。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 176 シャーシに付いている電源スイッチ、リセットスイッチ、システムステータ スインジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。 ケーブルを接続する前にピンの正負極性にご注意ください。 PWRBTN ( 電源スイッチ ): 前面パネルに付いている電源スイッチに接続します。電源スイッチによるシス テム電源オフ方法を設定して変更することも可能です。 RESET ( リセットスイッヱ ): シャーシの前面パネルに付いているリセットスイッチに接続します。コン ピュータがフリーズし、正常な再起動をしない場合は、リセットスイッチを 押してコンピュータを再起動します。 PLED ( システム電源 LED): シャーシの前面パネルに付いている電源ステータスインジケータに接続しま す。LED は、システムが動作しているときに点灯します。LED はシステム が S1 スリープ状態のときに点滅します。システムが S3 または S4 スリープ状 態になるか、電源オフ (S5) になると、LED は消灯します。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 177 (3 ピン CHA_FAN3) ページ2, アイテム 41 を参照 (3 ピン PWR_FAN1) ページ2, アイテム 3 を参照 CPU ファンコネクタ このコネクタには CPU ファンケー FAN_SPEED_CONTROL CPU_FAN_SPEED ブルを接続します。黒いコードは (4 ピン CPU_FAN1) +12V アースピンに接続してください。 ページ2, アイテム 4 を参照 1 2 3 4 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 178 は正しく供給されません。 このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、従来の 4-pin ATX 12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin 5 とともに差し込んでください。 4-Pin ATX 12V 電源の取り付け シリアルポートヘッダ この COM1 ヘッダは、シリアルポートモ ジュールをサポートします。 (9 ピン COM1) ページ2, アイテム 31 を参照 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 179 電源スイッチ 電源スイッチはクイックスイッチで、 (PWRBTN) システム電源のオン / オフを素早く切 ページ2, アイテム 19 を参照 り替えることができます。 リセットスイッヱ リセットスイッヱはクイックスイッヱ (RSTBTN) で、システムを素早くリセットするこ ページ2, アイテム 17 を参照 とができます。 クリア CMOS スイッヱはクイックス クリア CMOS スイッヱ イッヱで、CMOS 値を素早くクリア (CLRCBTN) ページ 3, アイテム 13 を参照 できます。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 180 7 / 7 64-bit / Vista / Vista bit / XP / XP 64-bit といった様々なマイクロソフト ウインドウズ オペレーティングシ ステムをサポートします。マザーボードに付属しているサポート CD はマザーボードの特徴 を有効にするために必要なドライバやユーティリティを含んでいます。サポート CD を使用 するには、CDROM ドライブに CD を挿入してください。AUTORUN 機能が有効な場合、自 動的にメインメニュウが立ち上がります。AUTORUN 機能が無効な場合、サポート CD 内の BIN フォルダにある ASSETUP.EXE をダブルクリックすることにより、メインメニュウが立ち 上がります。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 181 1. 主板簡介 謝謝你采用了華擎 Z68 Extreme3 Gen3 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩 定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板 信息可參看驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另 行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找 到最新的顯卡和 CPU 支持表。 華擎网址:http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機 種的規格信息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 Z68 Extreme3 Gen3 主板 (ATX 規格 : 12.0 英吋 X 8.6 英吋 , 30.5 厘米 X 21.8 厘米 ) 華擎...
  • Page 182 - 支持 HDMI, 可支持 Auto Lip Sync、xvYCC 與 HBR( 高位速音頻 ) ( 需配備兼容 HDMI 的顯示器 )( 詳見警告 7) - 通過 DVI 和 HDMI 接口支持 HDCP 功能 - 通過 DVI 和 HDMI 接口可播放 10800 線藍光光盤 (BD) / HD-DVD 光盤 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 183 - 1 x 紅外線模塊接頭 - 1 x 消費類紅外線模塊接頭 - 1 x 串行接口 - 1 x HDMI_SPDIF 接頭 - 1 x 電源指示燈連接排針 - CPU/ 機箱 / 電源風扇接頭 - 24 針 ATX 電源接頭 - 8 針 12V 電源接頭 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 184 - 驅動程序 , 工具軟件 , 殺毒軟件(測試版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎軟件套裝 (CyberLink DVD Suite - OEM 試用版 ; 華擎 MAGIX 多媒体套件 - OEM) 獨家功能 - ASRock Extreme Tuning Utility (AXTU)(詳見警告 9) - 華擎即時開機功能 - 華擎 Instant Flash(見警告 10) - 華擎 APP Charger(見警告 11)...
  • Page 185 認證 - FCC, CE, WHQL - 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應 器 )(見警告 20) * 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com 警告 請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超 頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導 致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可 能導致的損壞不承擔責任。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 186 64 位元 /Vista 支持 HBR。 8、 在麥克風輸入方面,這款主板支持立體聲和單聲道這兩種模式。在音頻輸 出方面,這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱 第 3 頁的表格瞭解正確的連接方式。 9、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具,可在用戶 友好的界面中微調不同的系統功能,包括硬件監控、風扇控制、超頻、O C DNA 和 IES。在 Hardware Monitor(硬件監控)中,顯示系統的主要參數。 在 Fan Control(風扇控制)中,顯示風扇速度和溫度,以便您進行調整。 在 Overclocking(超頻)中,您可以對 CPU 進行超頻,以优化系統性能。 在 OC DNA 中,您可以將自己的 OC 設置保存為配置文件,并与您的朋友共...
  • Page 187 消耗必須在 1.00W 以下。為滿足 E uP 標準 , 您需要同時具備支持 E uP 的主 ® 板和支持 EuP 的電源供應器。根據 Intel 的建議 , 支持 EuP 的電源供應器 必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的 電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 188 線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是,請勿在更新 B I O S 后 立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S,必須在執行 C M O S 清除操作之前,先啟動然后關閉系統。請注意,只有取出 C M O S 電池,密碼、 日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。 清除CMOS開關与清除CMOS跳線具有相同的功能。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 189 后側面板 I/O 的 eSATA 接口,則 內部的 SATA3_1 將失效。 Serial ATA (SATA) SATA 數據線的任意一端均可 數據線 連接 SATA/SATAII/SATA3 硬 盤或者主板上的 SATAII/ ( 選配 ) SATA3 接口。 3.5mm 音頻線 3.5mm 音頻線的任一端可以連接 到便攜式音頻設備(如 MP3 播放 ( 選配 ) 机和移動電話)或 PC 的線路輸 入端口。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 190 ( 見第 2 頁第 34 項 ) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能 (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我 們提供的手冊和機箱手冊上的使用說明安裝您的系統。 2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 : A. 將 Mic_IN(MIC) 連接到 MIC2_L。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 191 當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待 機模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬盤活動指示燈 ): 連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指示燈亮起。 前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、 重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機 箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。 機箱喇叭接頭 請將機箱喇叭連接到這個接 頭。 (4 針 SPEAKER1) ( 見第 2 頁第 21 項 ) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 192 連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。 Pin 1-3 連接 3-Pin 風扇的安裝 (3 針 CPU_FAN2) ( 見第 2 頁第 7 項 ) ATX 電源接頭 請將 ATX 電源供應器連接到這 個接頭。 (24 針 ATXPWR1) ( 見第 2 頁第 8 項 ) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 193 ( 見第 2 頁第 31 項 ) HDMI_SPDIF 接頭 HDMI_SPDIF 接頭,提供 SPDIF 音頻輸出至 HDMI 顯卡,支持 (2 針 HDMI_SPDIF1) 將電腦連接至帶 HDMI 的數字 ( 見第 2 頁第 32 項 ) 電視 / 投影儀 / 液晶顯示器等 設備。請將 HDMI 顯卡的 HDMI_SPDIF 接口連接到這個 接頭。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 194 ( 見第 2 頁第 19 項 ) 復位開關 復位開關是一種快速開關 , 可 讓用戶快復位系 (RSTBTN) 統。 ( 見第 2 頁第 17 項 ) CMOS 數據清除開關 CMOS 數據清除開關是一種快 速開關 , 可讓用戶快速清除 (CLRCBTN) CMOS 中的數據。 ( 見第 3 頁第 13 項 ) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 195 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序,請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦,或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息,請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。 3. 支持光盤信息 ® ® 本主板支持各種微軟視窗操作系統:Microsoft Windows 7/7 64 位元 /Vista Vista 64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的 必要驅動和實用程序。請將隨機支持光盤放入光驅裡,如果電腦的“自動運行”功能 已啟用,屏幕將會自動顯示主菜單。如果主菜單不能自動顯示,請查找支持光盤內 BIN 文件夾下的“ASSETUP.EXE”,并雙擊它,即可調出主菜單。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 196 有害物質或元素 部件名稱 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求,然該部件仍符合歐盟指令 2002/95/EC 的規範。 備註 : 此產品所標示之環保使用年限,系指在一般正常使用狀況下。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 197 1. 主機板簡介 謝謝你採用了華擎 Z68 Extreme3 Gen3 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指 導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另 行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最 新的顯示卡和 CPU 支援列表。 華擎網址:http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用 機種的規格訊息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 Z68 Extreme3 Gen3 主機板 (ATX 規格 : 12.0 英吋 x 8.6 英吋 , 30.5 公分 x 21.8 公分 ) 華擎...
  • Page 198 - 支援 HDMI, 可支援 Auto Lip Sync、xvYCC 與 HBR( 高位元率音 效 )( 需具備相容 HDMI 的銀幕 ) ( 詳見警告 7) - DVI 和 HDMI 接口支援 HDCP 功能 - DVI 和 HDMI 接口可播放 1080p 藍光光碟 (BD) / HD-DVD 光碟 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 199 - 1 x 紅外線模組接頭 - 1 x 消費性紅外線模組插座 - 1 x 序列埠 - 1 x HDMI_SPDIF 接頭 - 1 x 電源指示燈接頭 - CPU/ 機箱 / 電源風扇接頭 - 24 針 ATX 電源接頭 - 8 針 12V 電源接頭 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 200 - 驅動程式 , 工具軟體 , 防毒軟體(試用版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎軟體套餐 (CyberLink DVD Suite - OEM 試用版 ; 華擎 MAGIX 多媒體套餐 - OEM) 獨家功能 - ASRock Extreme Tuning Utility (AXTU)(詳見警告 9) - 華擎即時開機功能 - 華擎 Instant Flash(見警告 10) - 華擎 APP Charger(見警告 11)...
  • Page 201 認證 - FCC, CE, WHQL - 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 ) (見警告 20) * 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com 警告 請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用非同步 超頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會 導致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻 可能導致的損壞不承擔責任。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 202 64 位元 /Vista 支援 HBR。 8、 在麥克風輸入方面,這款主機板支援立體聲和單聲道這兩種模式。在音 效輸出方面,這款主機板支援 2 聲道、4 聲道、6 聲道以及 8 聲道模式。 請參閱第 3 頁的表格瞭解正確的連接方式。 9、 ASRock Extreme Tuning Utility (AXTU) 是一款多合一的工具,易於操 作的使用者介面便於微調不同的系統功能(例如:Hardware Monitor、 Fan Control、Overclocking、OC DNA 及 IES)。Hardware Monitor 可顯 示系統的主要讀數;Fan Control 可顯示並可供您調整風扇速度及溫度; Overclocking 可供您進行 CPU 超頻以獲得最佳系統效能。透過 OC DNA,...
  • Page 203 電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗 必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和 ® 支援 EuP 的電源供應器。根據 Intel 的建議 , 支援 EuP 的電源供應器必須 符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供 應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 204 註: C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設 定,請先關閉電腦電源,並從電源插座中拔下電源線,等待 15 秒鐘之後,使用跳 線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS,您必須先開機再關機,然後再執行 CMOS 清除操作。請注意,只有在移除 C M O S 電池的情況下,密碼、日期、時間、使用者 預設設定檔、1394 GUID 及 MAC 位址才會清除。 Clear CMOS開關的功能與Clear CMOS跳線相同。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 205 連接埠安裝硬碟,內部 SATA3_1 將失去作用。 Serial ATA (SATA) SATA 數據線的任意一端均可 數據線 連接 SATA/SATAII/SATA3 硬 碟或者主機板上的 SATAII/ ( 選配 ) SATA3 接口。 3.5mm 音訊線 您可選擇 3.5mm 音訊線的任一端 接至攜帶式音訊裝置,例如 MP3 ( 選配 ) 播放機及行動電話,或 PC 的線 路輸入 (Line-in) 連接埠。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 206 ( 見第 2 頁第 34 項 ) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能 (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我 們提供的手冊和機箱手冊上的使用說明安裝您的系統。 2. 如果您使用 AC'97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 : A. 將 Mic_IN(MIC) 連接到 MIC2_L。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 207 當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待 命模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬碟活動指示燈 ): 連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指示燈亮起。 前面板設計因機箱不同而有差異。前面板模組一般由電源開關、 重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機 箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。 機箱喇叭接頭 請將機箱喇叭連接到這個接 頭。 (4 針 SPEAKER1) ( 見第 2 頁第 21 項 ) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 208 連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。 Pin 1-3 連接 3-Pin 風扇的安裝 (3 針 CPU_FAN2) ( 見第 2 頁第 7 項 ) ATX 電源接頭 請將 ATX 電源供應器連接到這 個接頭。 (24 針 ATXPWR1) ( 見第 2 頁第 8 項 ) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 209 音 效 輸 出 至 H D M I 顯 示 卡, 支 (2 針 HDMI_SPDIF1) 援將電腦連接至帶 HDMI 的數 ( 見第 2 頁第 32 項 ) 位電視 / 投影機 / 液晶銀幕等 設備。請將 HDMI 顯示卡的 HDMI_SPDIF 接口連接到這個 接頭。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 210 ( 見第 2 頁第 19 項 ) 重置開關 重置開關是一種快速開關 , 可 讓用戶快重置系統。 (RSTBTN) ( 見第 2 頁第 17 項 ) CMOS 數據清除開關 CMOS 數據清除開關是一種快 速開關 , 可讓用戶快速清除 (CLRCBTN) CMOS 中的數據。 ( 見第 3 頁第 13 項 ) ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 211 運行需要時,測試和初始化元件。有關 B I O S 設置的詳細訊息,請查閱隨機支援光碟 裡的使用手冊 (PDF 文件 )。 3. 支援光碟訊息 ® ® ® 本主板支援各種微軟 Windows 操作系統:Microsoft Windows 7/7 64 位元 / Vista /Vista 64 位元 /XP/XP 64 位元。主板附帶的支援光碟包含各種有助於提高主 板效能的必要驅動和實用程式。請將隨機支援光碟放入光碟機裡,如果系統的“自動 運行"功能已啟用,銀幕將會自動顯示主菜單。如果主菜單不能自動顯示,請查閱支 援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙點它,即可調出主菜單。 ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 212 Dalam kondisi terjadinya modifi kasi buku pedoman ini, versi baru akan diperlihatkan dalam website ASRock tanpa peringatan lebih. Anda dapat mendapatkan kartu- kartu yang paling baru dan daftar bantuan CPU pada website ASRock. Website ASRock http://www.asrock.com 1.1 Isi Paket Papan Induk Z68 Extreme3 Gen3 ASRock (Faktor Form ATX: 12.0-in x 8.6-in, 30.5 cm x 21.8 cm)
  • Page 213 - Tiga pilihan VGA Output: D-Sub, DVI-D dan HDMI - Mendukung HDMI 1.4a Technology dengan resolusi maksimal hingga 1920x1200 @ 60Hz - Mendukung DVI dengan resolusi maksimal hingga 1920x1200 @ 60Hz - Mendukung D-Sub dengan resolusi maksimal hingga 2048x1536 @ 75Hz ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 214 - 4 x penghubung SATA2 3.0Gb/s, dapat menggunakan RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage dan Intel Smart Response Technology), NCQ, AHCI dan fungsi “Hot Plug” - 2 x penghubung SATA3 6.0Gb/s - 1 x IR header ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 215 CPU PLL, VTT, VCCSA Sokongan CD - Driver, Utilitas, Perangkat Lunak Antivirus (Versi Percobaan), CyberLink MediaEspresso 6.5 Versi Percobaan, ASRock Software Suite (CyberLink DVD Suite - OEM dan Versi Percobaan; ASRock MAGIX Multimedia Suite - OEM) Fitur Unik - ASRock Extreme Tuning Utility (AXTU)
  • Page 216 7 / 7 64-bit / Vista / Vista 64-bit / XP / XP 64-bit Sertifi kasi - FCC, CE, WHQL - ErP/EuP Ready (memerlukan catu daya ErP/EuP ready) * Untuk informasi rinci, silakan kunjungi website kami: http://www.asrock.com ASRock Z68 Extreme3 Gen3 Motherboard...
  • Page 217 OS installation. Please do not remove your USB fl ash until the OS installation process is fi nished. ® 6. If you install Windows 7 64-bit OS, OS will be formatted by GPT (GUID Partition ® Table). Please install the hotfi x fi le from Microsoft http://support.microsoft.com/kb/979903 ASRock Z68 Extreme3 Gen3 Motherboard...
